メガピクセル対応マシンビジョンレンズ
100〜300万画素カメラ対応レンズ

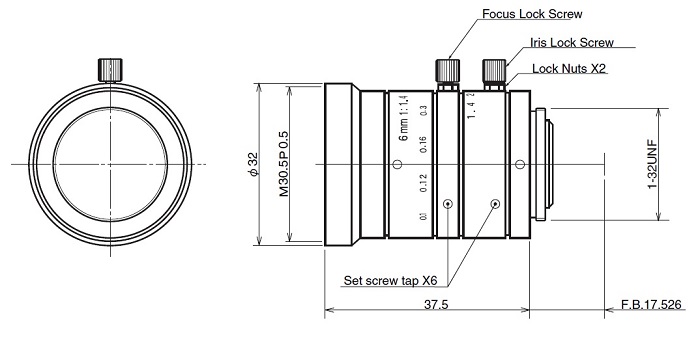

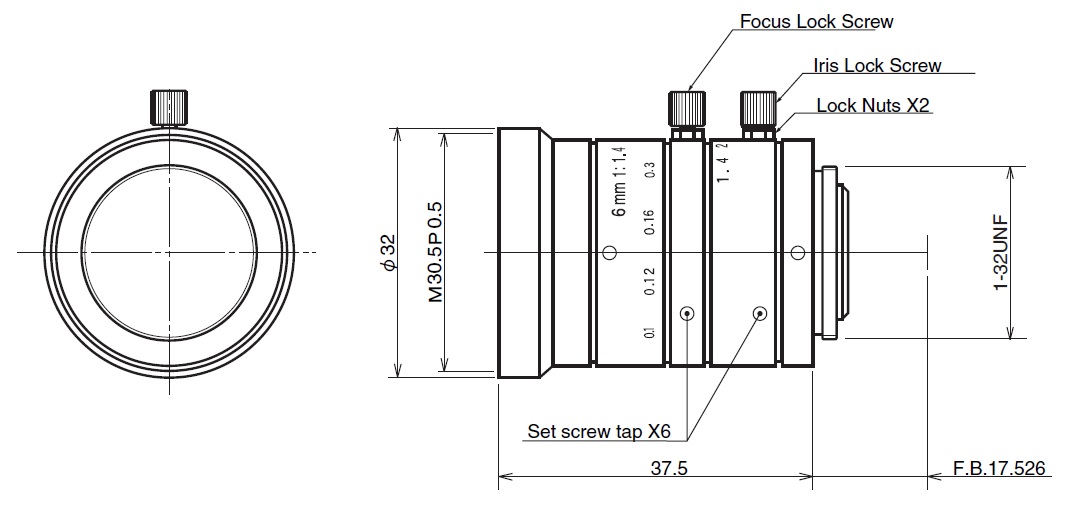

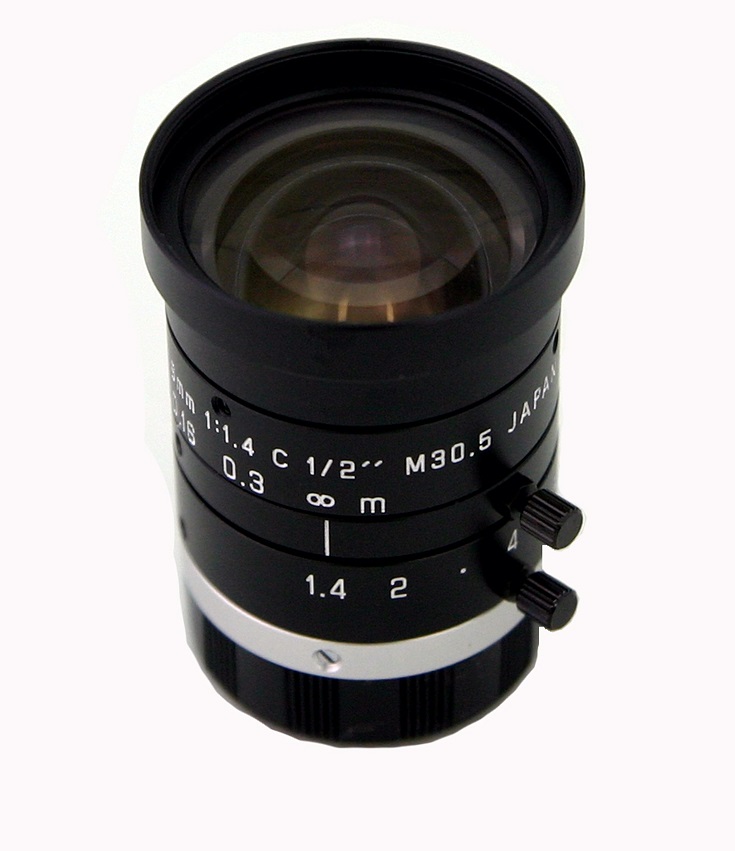

■TSMS-0614-1MP メガピクセル対応レンズf=6mm
製品番号 TSMS-0614-1MP
焦点距離 6mm
最大口径比 1:1.4
絞り範囲 F1.4〜16
包括角度 　57.4×44.3°
(1/2インチカメラにて)
最大画面寸法 　6.4×4.8mm （φ8mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 　12.32mm（In Air）
フランジバック 　17.526mm
至近距離 　0.2m（前玉面より）
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ 30.5mm P0.5
TVディーストーション -
 最近接の撮影範囲 　17.6×13.0cm
外形寸法 φ32×37.5
質量 約65 g
使用温度 　-10〜+45℃
価格

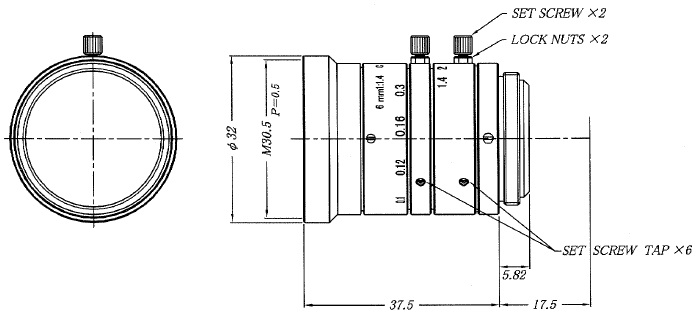

■TSMY-0614 メガピクセル対応レンズf=6mm
製品番号 TSMY-0614
焦点距離 6.0mm
最大口径比 1.4
絞り範囲 F1.4〜16
画角 57.4°×44.3°
バックフォーカス 12.32mm
フランジバック 17.526mm
至近距離 250mm
操作方法 マニュアル
マウント Cマウント
フィルターネジ M30.5 P=0.5
レンズ構成 6群7枚
TVﾃﾞｨｽﾄｰｼｮﾝ -0.96％
中心解像力 100L/mm(F1.4)
設計波長 540nm
使用温度 -20℃〜50℃
イメージサイズ 1/2”
前玉主点 19.24mm
後玉主点 6.37mm
主点間隔 29.13mm
光学全長 42.0mm
入射瞳位置 14.88mm
出射瞳位置 -21.77mm
前玉有効径 φ25.8mm
後玉有効径 φ9.0mm
レンズ繰出量 0.17mm
前金物〜第1面 0.68mm
周辺解像力 80L/mm(F1.4)
周辺光量 54％
外観寸法 φ32×37.5mm
重量 66g
価格 31,000円(税別)
34,100円(税込)

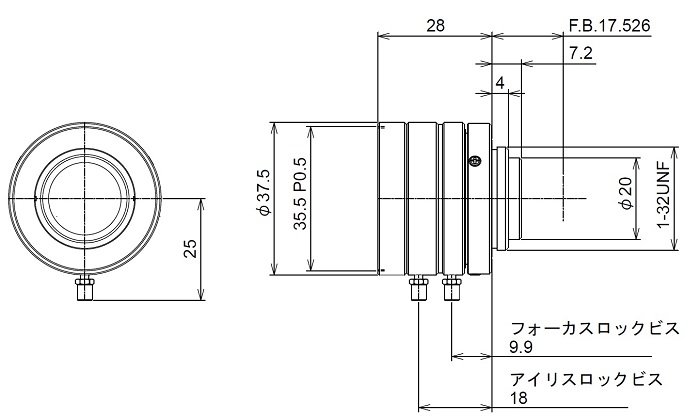

■JHF8M-MP 3メガピクセル対応レンズf=8mm
製品番号 JHF8M-MP
焦点距離 8.0mm
最大口径比 1.4
絞り範囲 F1.4〜Close
画角 56.7°×43.8°
バックフォーカス 10.7mm
フランジバック 17.526mm
至近距離 100mm
操作方法 マニュアル
マウント Cマウント
フィルターネジ M35.5 P=0.5
TVﾃﾞｨｽﾄｰｼｮﾝ -1.24% 至近
-0.48%　 ∞
光学ﾃﾞｨｽﾄｰｼｮﾝ Max -4.45% 至近
　　 -2.36%　 ∞
最大画面寸法 8.8 x 6.6mm
(φ11mm)
設計波長 -
使用温度 -10℃〜50℃
イメージサイズ 2/3”
前玉主点 -
後玉主点 -
主点間隔 -
光学全長 -
入射瞳位置 -
出射瞳位置 -
前玉有効径 -
後玉有効径 -
レンズ繰出量 -
前金物〜第1面 -
周辺解像力 -
周辺光量 -
外観寸法 φ37.5.0×28mm
重量 77g
価格 27,000円(税別)
30,800円(税込)

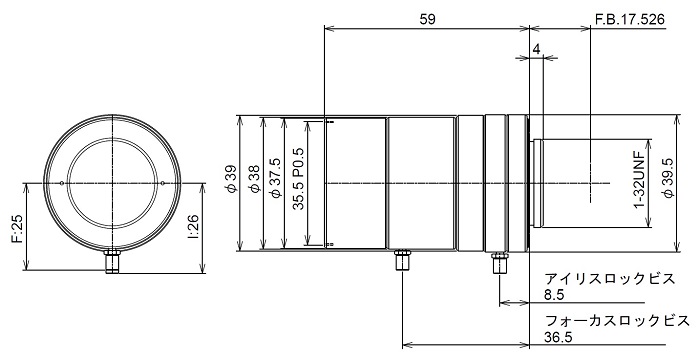

■JHF12M-MP2 3メガピクセル対応レンズf=12mm
製品番号 JHF12M-MP2
焦点距離 12.0mm
最大口径比 1.8
絞り範囲 F1.8〜Close
画角 40.3°×30.8°
バックフォーカス 14.00mm
フランジバック 17.526mm
至近距離 200mm
操作方法 マニュアル
マウント Cマウント
フィルターネジ M35.5mm P=0.5
最大画面寸法 8.8 x 6.6mm
(φ11mm)
光学ﾃﾞｨｽﾄｰｼｮﾝ 最大 -0.98％　(至近)
-.0.37% 　( ∞　)
TVﾃﾞｨｽﾄｰｼｮﾝ -0.22％　(至近)
.0.10% 　( ∞　)
設計波長 -
使用温度 -10℃〜50℃
イメージサイズ 2/3”
前玉主点 -
後玉主点 -
主点間隔 -
光学全長 -
入射瞳位置 -
出射瞳位置 -
前玉有効径 -
後玉有効径 -
レンズ繰出量 -
前金物〜第1面 -
周辺解像力 -
周辺光量 -
外観寸法 φ39.5×59.0mm
重量 -
価格 ディスコン

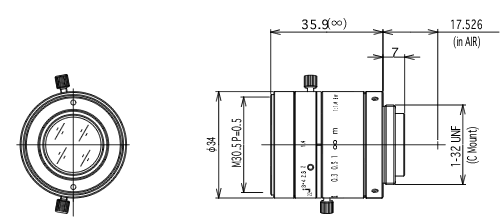

■23FM16SP メガピクセル対応レンズf=16mm
製品番号 23FM16SP
焦点距離 16.0mm
最大口径比 1.4
絞り範囲 F1.4〜22
画角 2/3型 30.9゜x23.4゜
1/2型 22.7゜x17.1゜
1/3型 17.1゜x12.9゜゜
バックフォーカス 11.54mm
フォーカス範囲 0.26m〜∞
TVディストーション -0.1%以内
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
マウント Cマウント
フィルターネジ M30.5 P=0.5mm
外観寸法 φ30.5×33.2mm
重量 80g
使用温度 -10℃〜60℃
価格 34,000円(税別)
37,400円(税込）

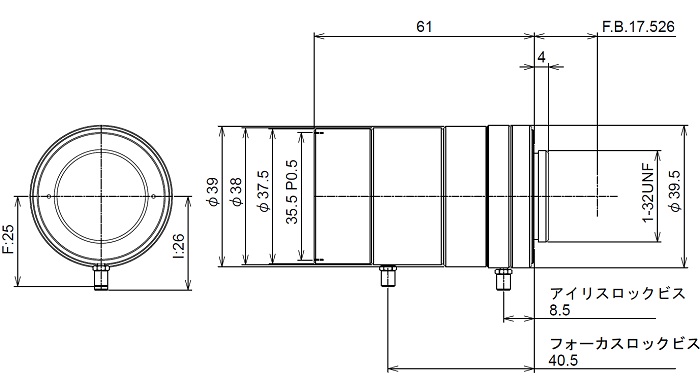

■JHF16M-MP2 3メガピクセル対応レンズf=16mm
製品番号 JHF16M-MP2
焦点距離 16.0mm
最大口径比 1.4
絞り範囲 F1.4〜22
画角 30.8°×23.3°
バックフォーカス 14.038mm
フランジバック 17.526mm
至近距離 200mm
操作方法 マニュアル
マウント Cマウント
フィルターネジ M35.5mm P=0.5
最大画面寸法 8.8 x 6.6mm
(φ11mm)
光学ﾃﾞｨｽﾄｰｼｮﾝ 最大-0.17％ (至近)
0.34% (　∞　)
TVﾃﾞｨｽﾄｰｼｮﾝ -0.01% (至近)
0.17% (　∞　）
設計波長 -
使用温度 -10℃〜50℃
イメージサイズ 2/3”
前玉主点 -
後玉主点 -
主点間隔 -
光学全長 -
入射瞳位置 -
出射瞳位置 -
前玉有効径 -
後玉有効径 -
レンズ繰出量 -
前金物〜第1面 -
周辺解像力 -
周辺光量 -
外観寸法 φ39.5×61mm
重量 -
価格 24,000円(税別)
26,400円（税込）

■TSMS-2514-1MP メガピクセル対応レンズf=25mm
製品番号 TSMS-2514-1MP
焦点距離 25mm
最大口径比 1:1.4
絞り範囲 F1.4〜16
包括角度 　　20.1X15.1°
最大画面寸法 8.8X6.6mm （φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 　13.13mm（In Air）
フランジバック 　17.526mm
至近距離 　　0.25m（前玉面より）
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ 　25.5mm P0.5
TVディーストーション -
 最近接の撮影範囲 　7.2X5.4cm
外形寸法 φ29X31.5mm
質量 約45 g
使用温度 　-10〜+45℃
価格

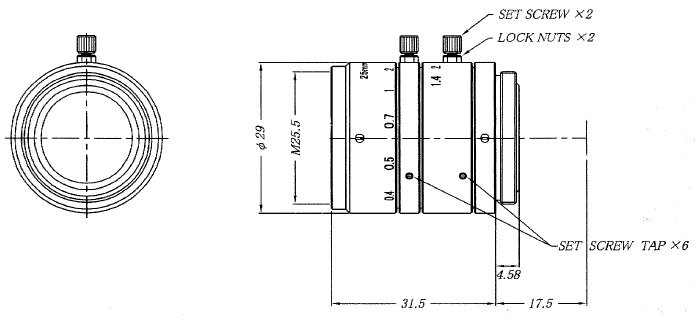

■TSMY-2514 メガピクセル対応レンズf=25mm
製品番号 TSMY-2514
焦点距離 25.0mm
最大口径比 1.4
絞り範囲 F1.4〜22
画角 20.1°×15.1°
バックフォーカス 13.13mm
フランジバック 17.526mm
至近距離 250mm
操作方法 マニュアル
マウント Cマウント
フィルターネジ M25.5mm P=0.5
レンズ構成 4群6枚
TVﾃﾞｨｽﾄｰｼｮﾝ -0.28％
中心解像力 140L/mm
設計波長 540nm
使用温度 -20℃〜50℃
イメージサイズ 2/3”
前玉主点 23.34mm
後玉主点 -11.94mm
主点間隔 -8.98mm
光学全長 26.30mm
入射瞳位置 17.52mm
出射瞳位置 -32.67mm
前玉有効径 φ17.00mm
後玉有効径 φ12.80mm
レンズ繰出量 3.10mm
前金物〜第1面 9.60mm
周辺解像力 100L/mm(F1.4)
周辺光量 62％
外観寸法 φ29×31.5mm
重量 45g
価格 36,000円(税別)
39,600円（税込）

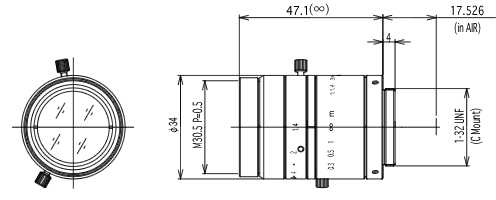

■23FM25SP メガピクセル対応レンズf=25mm
製品番号 23FM25SP
焦点距離 25mm
バックフォーカス 17.17mm
絞り範囲 F1.4〜22
画角 2/3": 20.0゜x15.1゜1/2": 14.6゜x11.0゜1/3": 11.0゜x8.2゜°
TVディストーション -0.05%以内
フォーカス範囲 0.15m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
マウント Cマウント
フィルターネジ M30.5 P=0.5mm
外観寸法 φ34×51.1mm
重量 103g
使用温度 -10℃〜+60℃
価格 34,000円(税別)
37,400円（税込）

■JHF25M-MP 3メガピクセル対応レンズf=25mm
製品番号 JHF25M-MP
焦点距離 25.0mm
最大口径比 1.4
絞り範囲 F1.4〜22
画角 20.0×15.0°
バックフォーカス 14.01mm(In Air)
フランジバック 17.526mm
至近距離 0.2M(前玉面より)
操作方法 マニュアル
マウント Cマウント
フィルターネジ M35.5 P=0.5
光学ﾃﾞｨｽﾄｰｼｮﾝ 至近にて 最大-0.07% 無限にて 0.21%
TVﾃﾞｨｽﾄｰｼｮﾝ 至近にて 0.02% 無限にて 0.11%
最大画面寸法 -
設計波長 -
使用温度 -10℃〜50℃
イメージサイズ 2/3”
前玉主点 -
後玉主点 -
主点間隔 -
光学全長 -
入射瞳位置 -
出射瞳位置 -
前玉有効径 -
後玉有効径 -
レンズ繰出量 -
前金物〜第1面 -
周辺解像力 -
周辺光量 -
外観寸法 φ37.5.0×44mm
重量 106g
価格 ディスコン

■TSMS-3520-1MP メガピクセル対応レンズf=35mm
製品番号 TSMS-3520-1MP
焦点距離 35mm
最大口径比 1:2.0
絞り範囲 F2.0~22
包括角度 　14.3°x10.5°
最大画面寸法 8.8x6.6mm （φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 　　18.06mm（In Air）
フランジバック 　17.526mm
至近距離 0.25m（前玉面より）
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ 　25.5mm P0.5
TVディーストーション -
 最近接の撮影範囲 　　4.6x3.3cm
外形寸法 　φ29x38.5mm
質量 約55 g
使用温度 　-10〜+45℃
価格

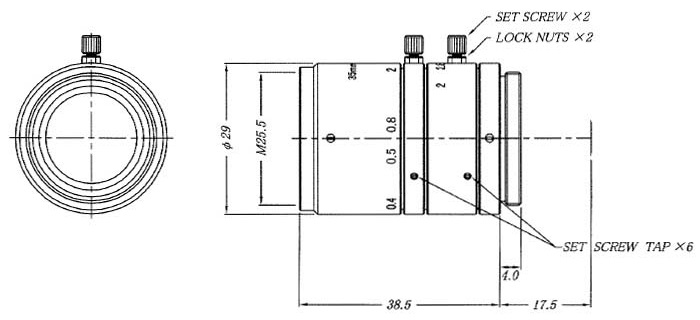

■TSMY-3520 メガピクセル対応レンズf=35mm
製品番号 TSMY-3520
焦点距離 35.0mm
最大口径比 2.0
絞り範囲 F2.0〜22
画角 14.33°×10.45°
バックフォーカス 18.06mm
フランジバック 17.526mm
至近距離 250mm
操作方法 マニュアル
マウント Cマウント
フィルターネジ M25.5mm P=0.5
レンズ構成 4群6枚
TVﾃﾞｨｽﾄｰｼｮﾝ -0.02％
中心解像力 140L/mm(F2.0)
設計波長 540nm
使用温度 -20℃〜50℃
イメージサイズ 2/3”
前玉主点 19.94mm
後玉主点 -16.94mm
主点間隔 -10.38mm
光学全長 26.50mm
入射瞳位置 20.98mm
出射瞳位置 -33.98mm
前玉有効径 φ17.80mm
後玉有効径 φ11.80mm
レンズ繰出量 6.70mm
前金物〜第1面 11.47mm
周辺解像力 100L/mm(F2.0)
周辺光量 59％
外観寸法 φ29×38.5mm
重量 55g
価格 28,000円(税別)
30,800円(税込)

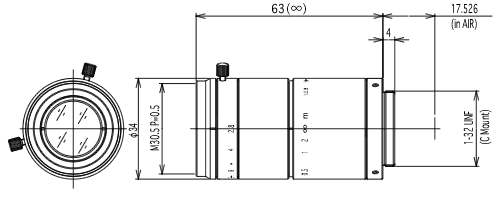

■23FM50SP メガピクセル対応レンズf=50mm
製品番号 23FM50SP
焦点距離 50mm
バックフォーカス 17.17mm
絞り範囲 F28〜32
画角 2/3": 10.1゜x7.6゜
1/2": 7.3゜x5.5゜
1/3": 5.5゜x4.1゜
TVディストーション -0.01%以内
フォーカス範囲 0.2m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
マウント Cマウント
フィルターネジ M30.5 P=0.5mm
外観寸法 φ34×67mm
重量 117g
使用温度 -10℃〜+60℃
価格 38,000円(税別)
41,800円（税込）

■TSMS-5028-1MP メガピクセル対応レンズf=50mm
製品番号 TSMS-5028-1MP
焦点距離 50mm
最大口径比 1:2.8
絞り範囲 F2.8~22
包括角度 10.0°X7.5°
最大画面寸法 8.8X6.6mm （φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 　　　21.2mm（In Air）
フランジバック 　17.526mm
至近距離 0.5m（前玉面より）
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ 　25.5mm P0.5
TVディーストーション -
 最近接の撮影範囲 　　6.8X5.1cm
外形寸法 φ29X38.5mm
質量 約55 g
使用温度 -10〜+50℃
価格

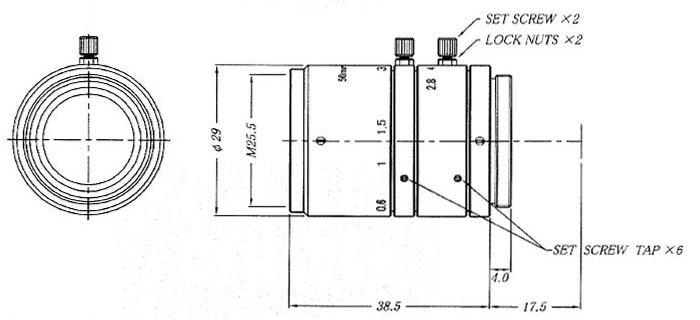

■TSMY-5028 メガピクセル対応レンズf=50mm
製品番号 TSMY-5028
焦点距離 50mm
最大口径比 2.8
絞り範囲 F2.8〜22
画角 9.98°×7.49°
バックフォーカス 21.20mm
フランジバック 17.526mm
至近距離 500mm
操作方法 マニュアル
マウント Cマウント
フィルターネジ M25.5mm P=0.5
レンズ構成 4群6枚
TVﾃﾞｨｽﾄｰｼｮﾝ -0.02％
中心解像力 140L/mm
設計波長 540nm
使用温度 -20℃〜50℃
イメージサイズ 2/3”
前玉主点 -9.57mm
後玉主点 -28.70mm
主点間隔 7.47mm
光学全長 26.60mm
入射瞳位置 24.98mm
出射瞳位置 -29.56mm
前玉有効径 φ17.40mm
後玉有効径 φ8.4mm
レンズ繰出量 6.50mm
前金物〜第1面 8.23mm
周辺解像力 100L/mm(F1.4)
周辺光量 73％
外観寸法 φ29×38.5mm
重量 55g
価格 28,000円(税別)
30,800円(税込)
