TS-XL-CZ10
3倍ズームのマイクロスコープ・白色LED、調光付電池ボックスをセットでこのコンパクトさ!(本体234g、全長116o!) 使用感抜群 場所や作業を選びません
オールインワン型白色LEDライト付マイクロスコープ用ズームレンズ
3倍ズームレンズ、アクリルガイド、白色LEDライト、調光付電池ボックスをセットにしたため、面倒な調節の必要がなく、電池を入れればすぐに観察が可能です。
固定スタンド不要
アクリルガイドで置き型ズームとして使用できます。
小型・軽量、高い汎用性
様々な機能が備わっているにもかかわらず、小型(φ45 L116mm)で軽量(234g)のため、外出時にもポケットやカバンに入れて持ち運びが可能です。 カメラを取り付ければどこでも撮影が可能なので、外出時の検証なども可能です。
専門家が使用しているマイクロスコープ用3倍マクロズームレンズ搭載
多くの製造現場、研究機関、分析機関、鑑識などに使用されている、光学倍率1.0×〜3.0× 倍率比3倍マクロズームレンズを搭載。
C/CSマウント対応1/2インチ以下のカメラを取付可能
C/CSマウント対応の/2インチ以下のUSBカメラ、NTSCカメラ、GigEカメラ等、カメラへの取付が可能です。
オプションレンズで高倍率
エクステンダーレンズを装着すれば、倍率アップが可能です。
観察例

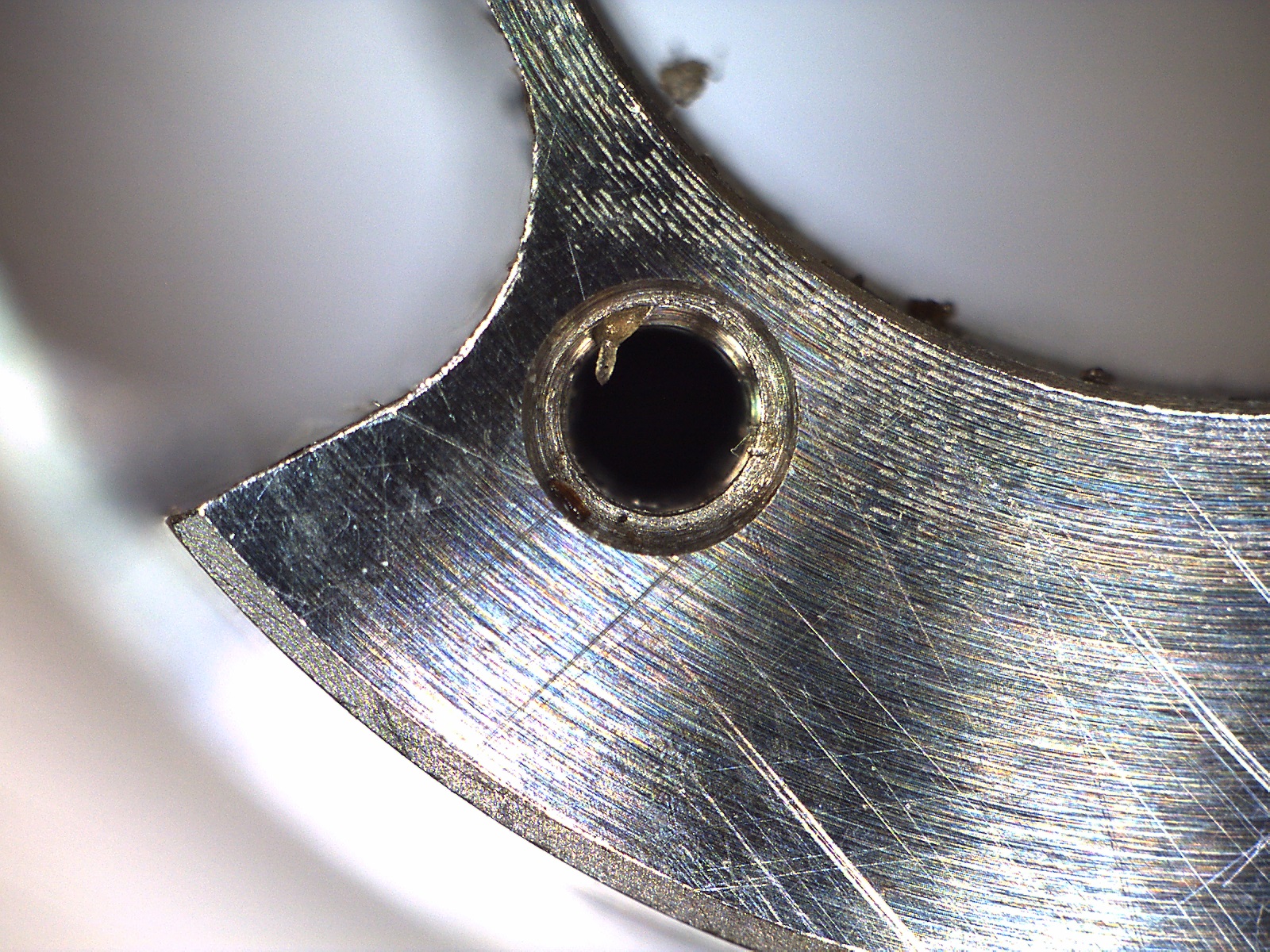

タップバリ
光学倍率 1.0x

花弁
光学倍率 1.5x

素子孔
光学倍率 3.0x

皮膚
光学倍率 1.5x

葉 毛状突起
光学倍率 2.0x

レンズ仕様
製品番号 TS-XL-CZ10
倍率範囲 1x-3.0x
ズーム比 3.0x
WD 24.9o (レンズ面〜被写体)
マウント C-mount
適合CCDサイズ 1/2″,1/3″,1/4″
光学倍率 1.0× 3.0×
被写界深度(mm) 0.7 0.15
物体側解像力(本/mm)
80本 228本
重量 234g

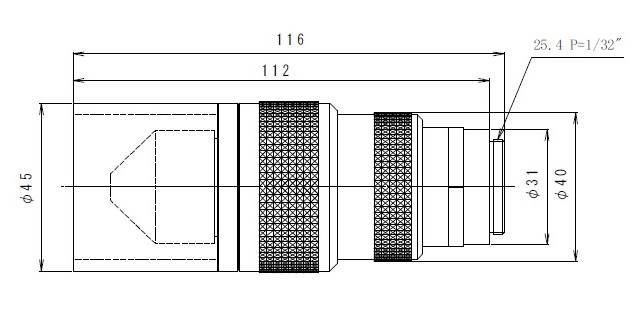

外観寸法 φ45×116mm
付属品 白色LEDライト・調光付電池ボックス
価格 120,000円(税別)
132,000円(税込)

倍率
光学倍率 1/2インチCCD・CMOS 1/3インチCCD・CMOS 1/4インチCCD・CMOS
モニター倍率 視野範囲 モニター倍率 視野範囲 モニター倍率 視野範囲
1.0× 47.63× 4.86mm×6.48mm 63.5× 3.64mm×4.86mm 84.67× 2.73mm×3.64mm
2.0× 95.25× 2.43×3.24mm 127.0× 1.82mm×2.43mm 169.3× 1.37mm×1.82mm
3.0× 142.88× 1.62mm×2.16mm 190.5× 1.21mm×1.62mm 254.0× 0.91mm×1.21mm
USBカメラセット
ハンディマクロズーム10+USBカメラで、USB2.0出力のPC用マイクロスコープ
USBカメラセット
製品番号 TS-XL-CZ10U08N TS-XL-CZ10U12N
撮像素子 1/3インチCCD 1/3インチCCD
最大出力サイズ 1024×768Pixel 1280×960Pixel
I/O USB2.0
対応OS WindowsXp,VISTA,7,8,10 32bit/64bit
モニター倍率 63.5×〜190.5×
(15インチモニター換算)
63.5×〜190.5×
(15インチモニター換算)
構成 白色LED付3倍ズームレンズ
調光付電池ボックス
USBカメラ
C/CS変換アダプター
USBケーブル
白色LED付3倍ズームレンズ
調光付電池ボックス
USBカメラ
USBケーブル
セット価格 216,000円(税別)
237,600円(税込)
225,500円(税別)
248,050円(税込)
Wifi・HDMIカメラセット
ハンディマクロズーム10+Wifi・HDMIカメラで、Wifi・HDMI出力のマイクロスコープ
Wifi・HDMIカメラセット
製品番号 TS-XL-CZ10WHDN
撮像素子 1/2.3インチCMOS
最大出力サイズ 2912×1640 Pixel(15インチモニター換算)
I/O Wifi、HDMI、USB(画像転送のみ)
SDスロット(microSD) SD/SDHC/SDXC 最大64GB
モニター倍率
構成 白色LED付3倍ズームレンズ
調光付電池ボックス
Wifi・HDMIカメラ
HDMIケーブル
セット価格 235,000円(税別)
258,600円(税込)
オプションレンズ
エクステンダーレンズ(オプション)
WDを変えずに倍率を変更できます(明るさが変わります) レンズの後ろ(Cマウント)へ取り付けます
製品番号 TS-EX-15 TS-EX-20 TS-EX-30 TS-EX-50
品名 1.5×エクステンダー 2.0×エクステンダー 3.0×エクステンダー 5.0×エクステンダー
価格 11,000円(税別)
12,100円(税込)
12,000円(税別)
13,200円(税込)
20,000円(税別)
22,000円(税込)
27,000円(税別)
29,700円(税込)

※TS-EX-30・TS-EX-50を使用すると、極端に映像が暗くなりますのでご注意下さい。
