3倍ハンディマクロズームレンズ TS-XL-CZ10

ダウンロード

• 外観図
• カタログ

TS-XL-CZ10の特長

3倍ズームマイクロスコープに、白色LEDと調光機能付き電池ボックスをセット
これだけの機能を備えながら、驚きのコンパクト設計（本体234g・全長116mm）
ー優れた操作性で、場所や作業を選ばず快適にご使用いただけますー

オールインワン型白色LEDライト付マイクロスコープ用ズームレンズ

カメラを取り付けてモニターで像を確認する3倍マクロズームレンズです。アクリルガイド、白色LEDライト、調光付電池ボックスをセットにしたため、面倒な調節の必要がなく、電池を入れればすぐに観察が可能です。

固定スタンド不要

アクリルガイドで置き型ズームとして使用できます。

小型・軽量、高い汎用性

様々な機能が備わっているにもかかわらず、小型(φ45 L116mm)で軽量(234g）のため、外出時にもポケットやカバンに入れて持ち運びが可能です。 カメラを取り付ければどこでも撮影が可能なので、外出時の検証なども可能です。

専門家が使用しているマイクロスコープ用3倍マクロズームレンズ搭載

多くの製造現場、研究機関、分析機関、鑑識などに使用されている、光学倍率1.0×～3.0×　倍率比3倍マクロズームレンズを搭載。

C/CSマウント対応1/2インチ以下のカメラが取付可能

C/CSマウント対応の/2インチ以下のUSBカメラ、NTSCカメラ、GigEカメラ等、カメラへの取付が可能です。

オプションレンズで高倍率

エクステンダーレンズを装着すれば、倍率アップが可能です。

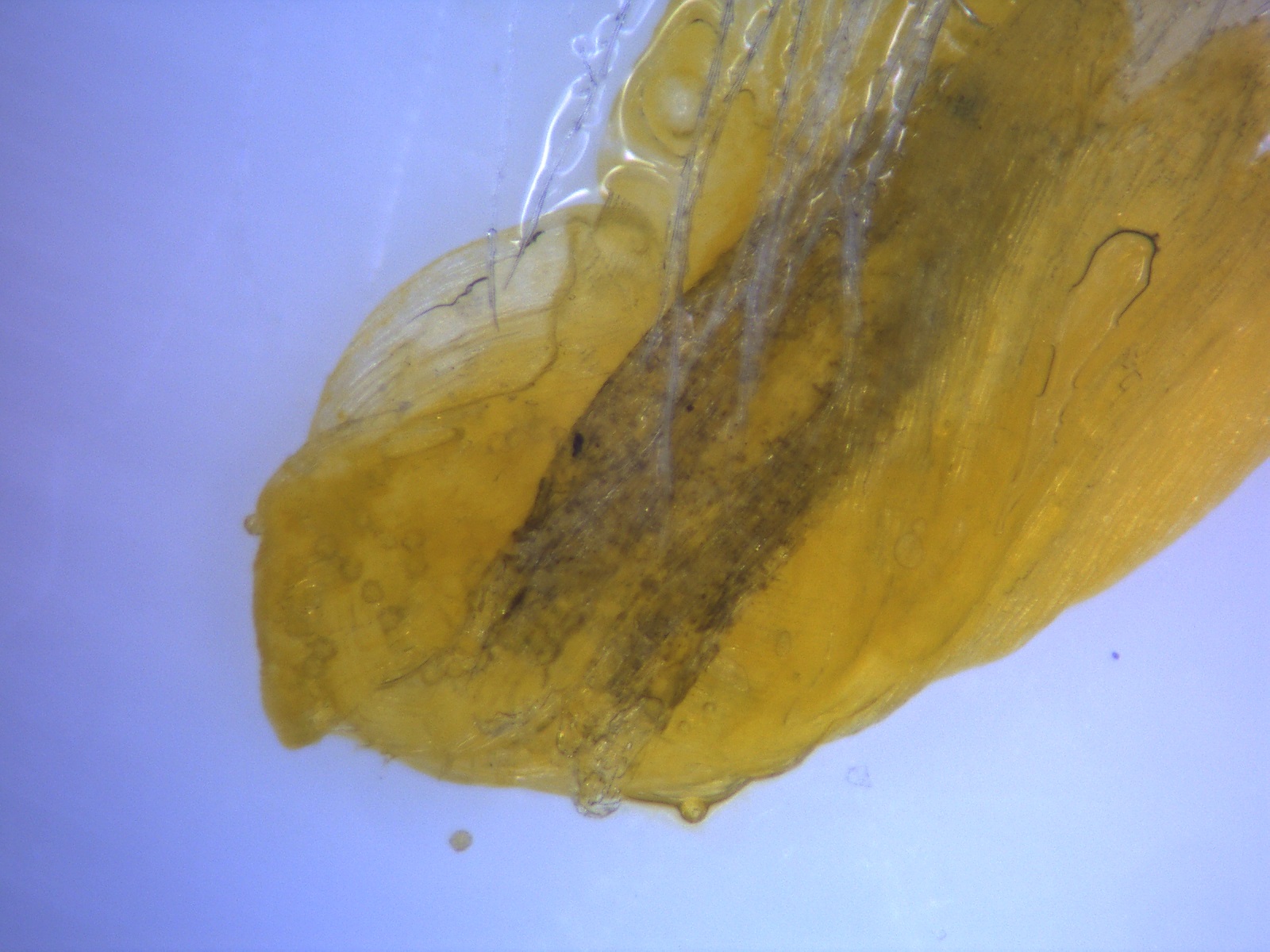

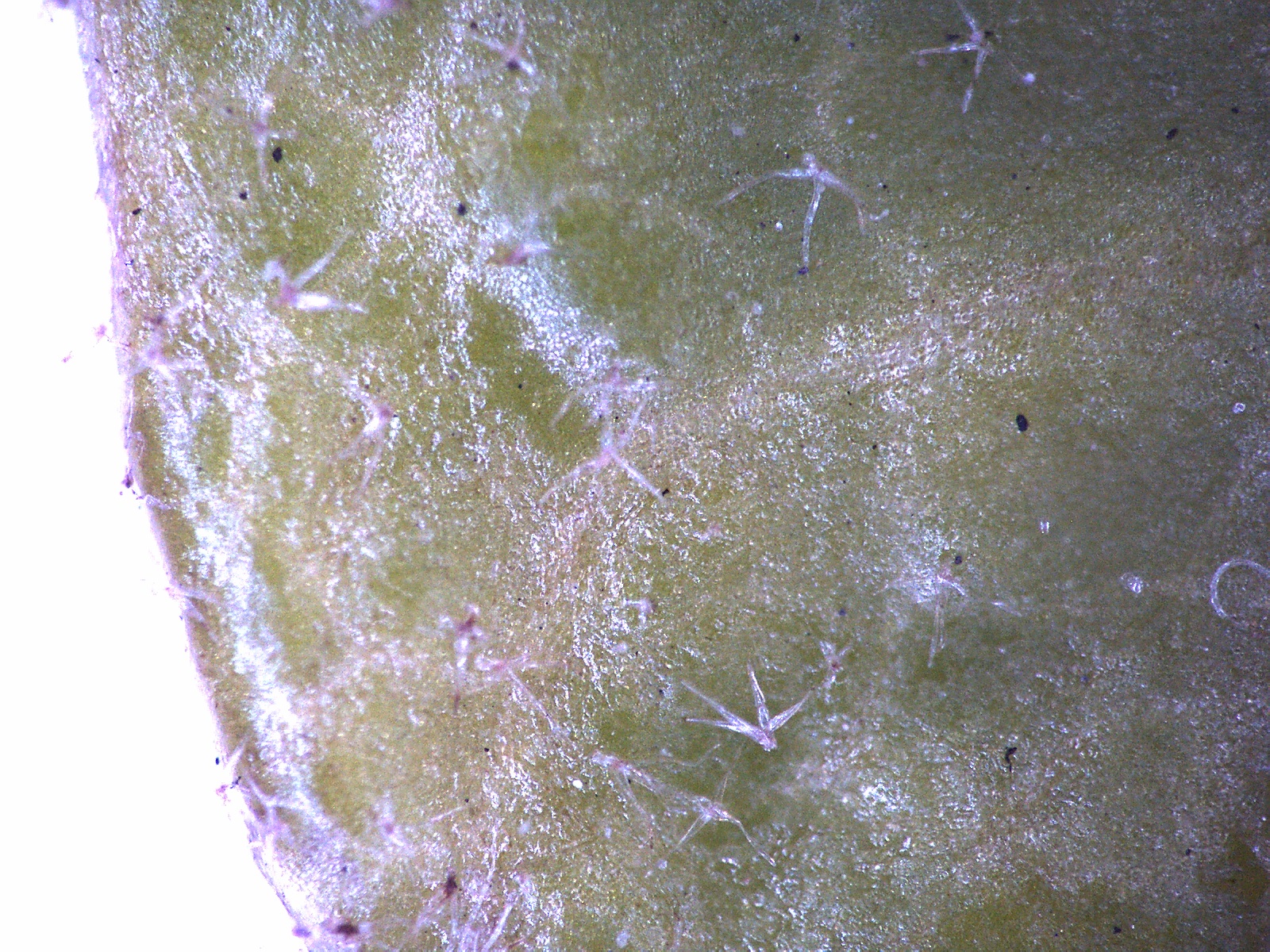

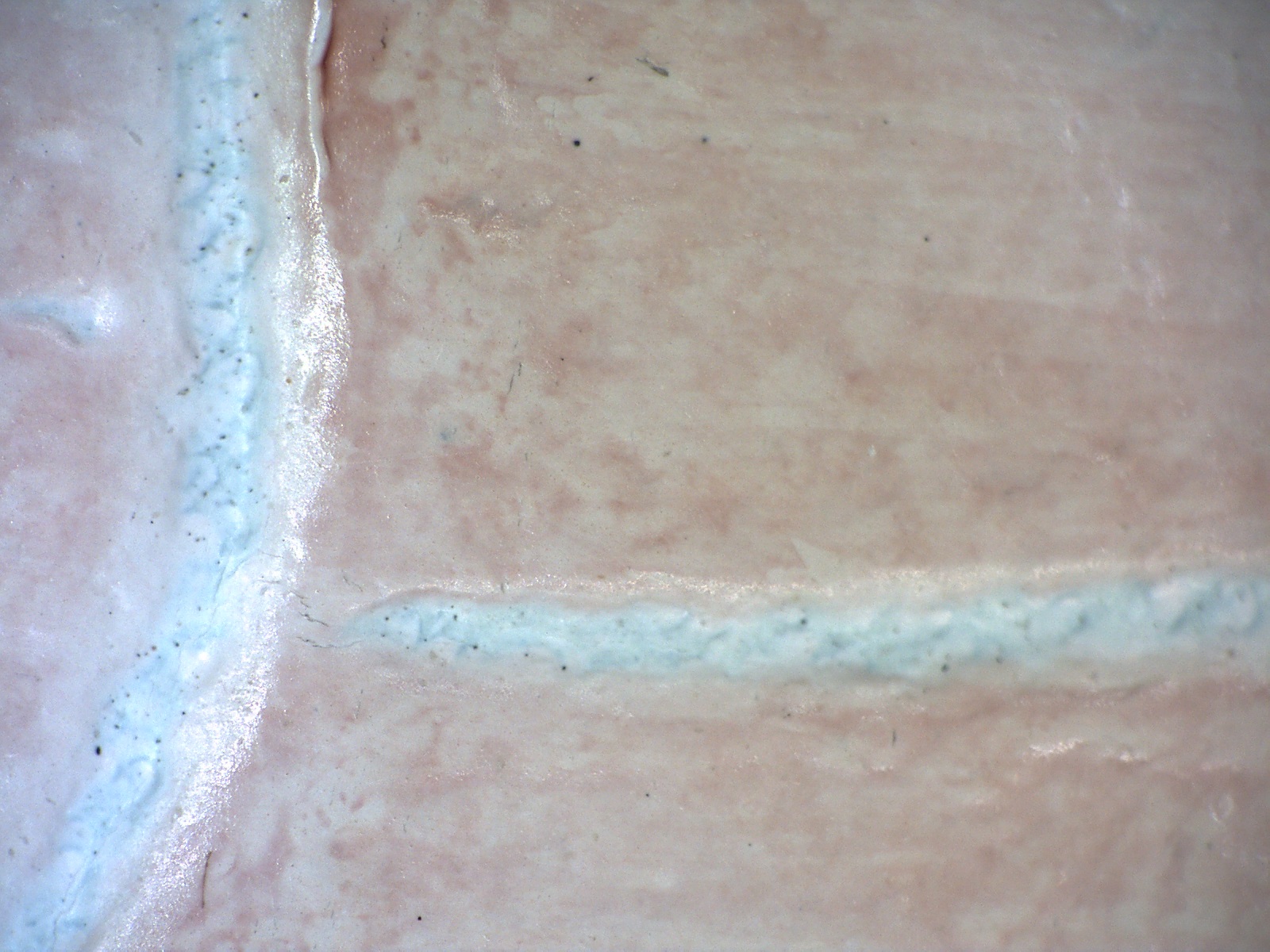

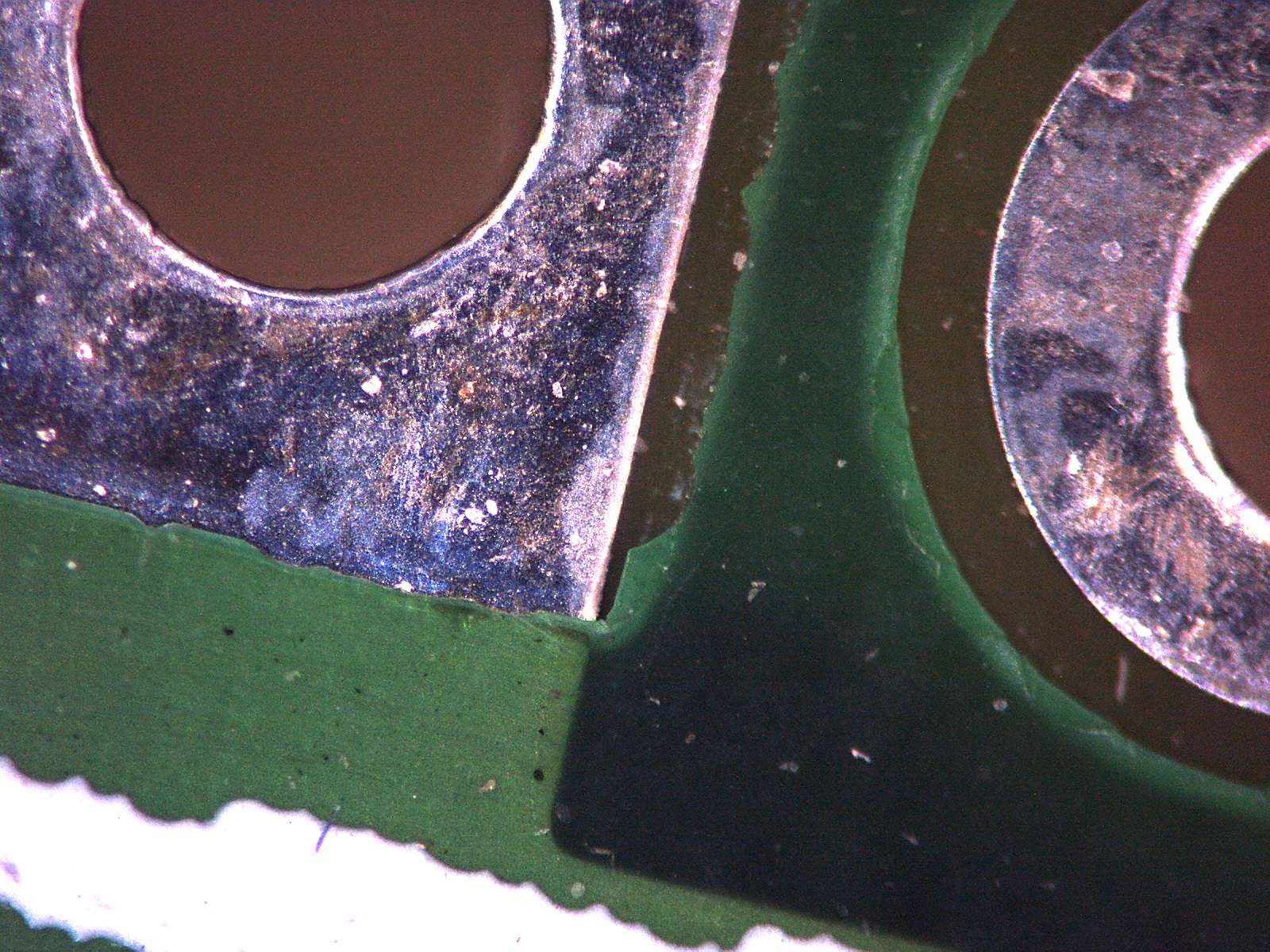

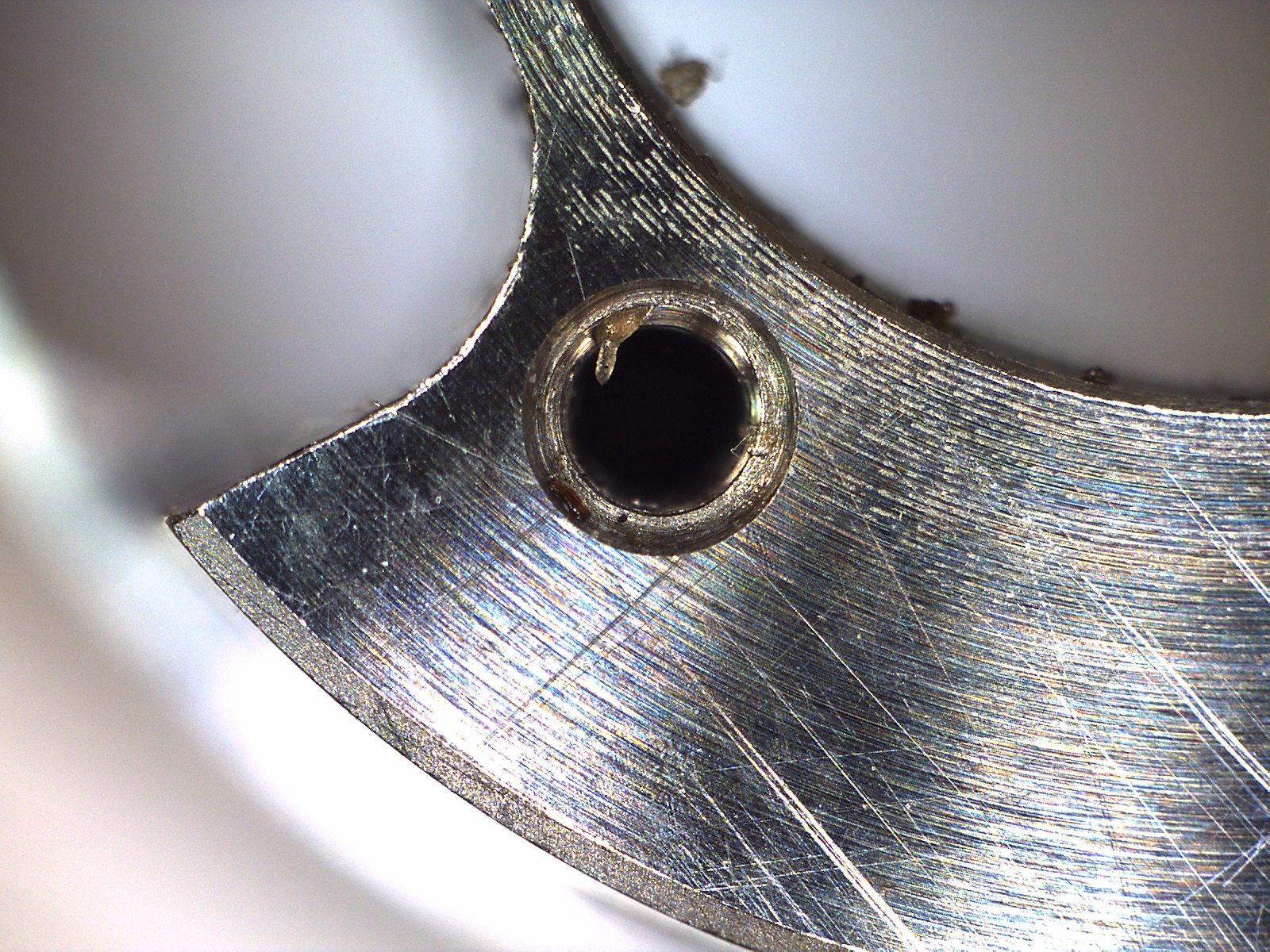

観察例

TS-XL-CZ10仕様

倍率範囲		1x～3.0x
ズーム比		3.0×
物像間距離O/I (mm)		166.4
WD (mm)		24.9 （レンズ面～被写体）
マウント		C-mount
適合CCDサイズ		1/2″,1/3″,1/4″
光学倍率		1.0×	3.0×
Ｆナンバー	物体側	9.4	6.8
	像側	9.4	20.0
NA	物体側	0.053	0.074
	像側	0.053	0.025
イメージサークル	物体側	φ8.0	φ2.7
	像側	φ8.0	φ8.0
被写界深度 (mm)	物体側	0.7	0.15
	像側	0.7	0.44
解像力 (本/mm)	物体側	158本	221本
	像側	158本	75本
TVディストーション		-0.1％以下	+0.1％以下
重量 (g)		234
サイズ (mm)		φ45×116
付属品		白色LEDライト・調光付電池ボックス

光学倍率	1/2型CCD・CMOS		1/3型CCD・CMOS		1/4型CCD・CMOS
	モニター倍率	視野範囲(mm)	モニター倍率	視野範囲(mm)	モニター倍率	視野範囲(mm)
1.0×	76.2×	4.80×6.40	101.6×	3.60×4.80	135.5×	2.70×3.60
2.0×	152.4×	2.40×3.20	203.2×	1.80×2.40	270.9×	1.35×1.80
3.0×	228.6×	1.60×2.13	304.8×	1.20×1.60	406.4×	0.90×1.20

• 24インチモニター使用時
  上記倍率はモニターインチが増加すると、より高くなります。また、イメージャーサイズが小さくなるほど倍率は上がります。
  算出方法：モニター倍率 = モニターインチ数 x 25.4(1インチ)

カメラはこちらから選択ください。

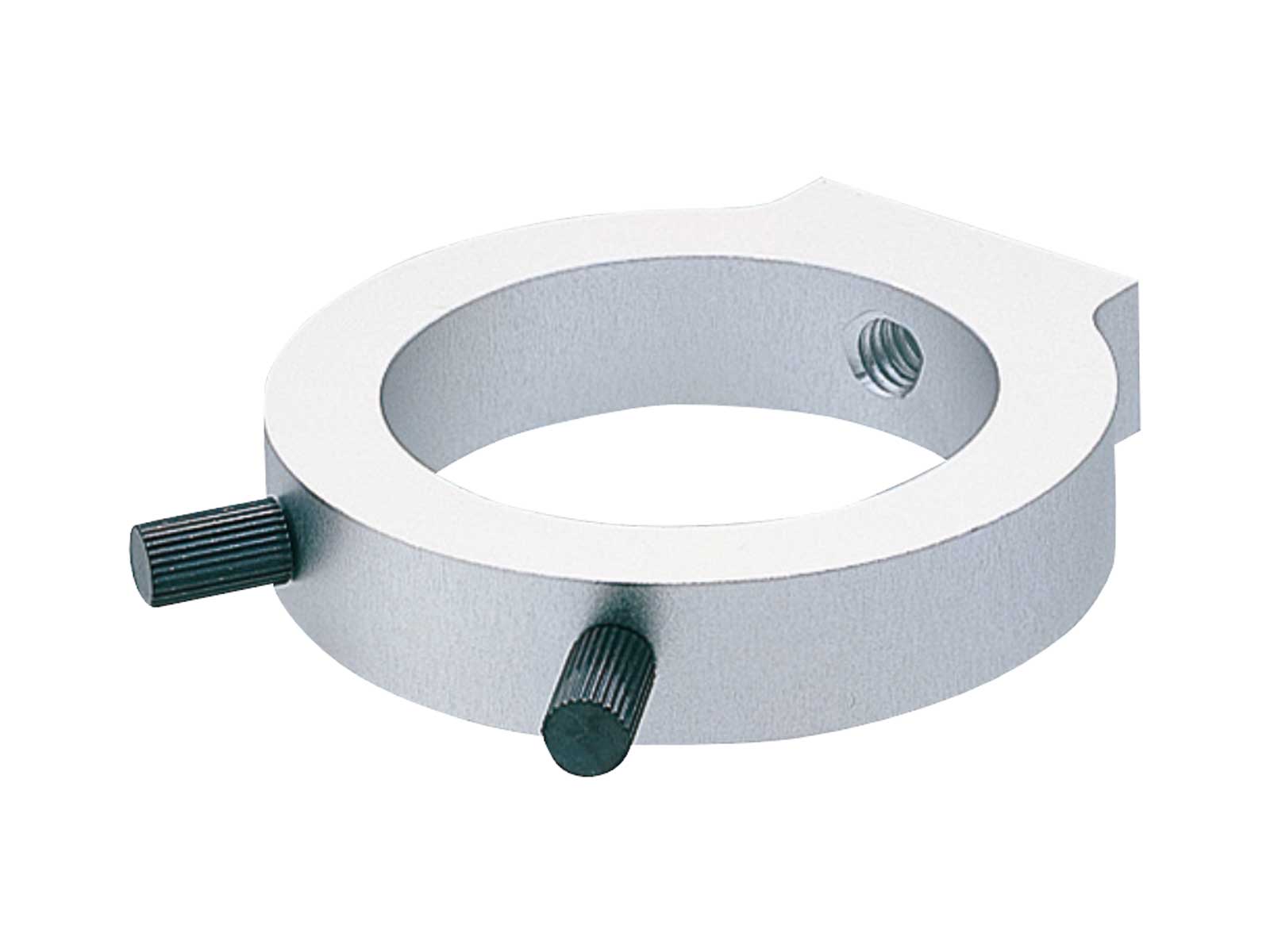

TS-XL-CZ10用オプション

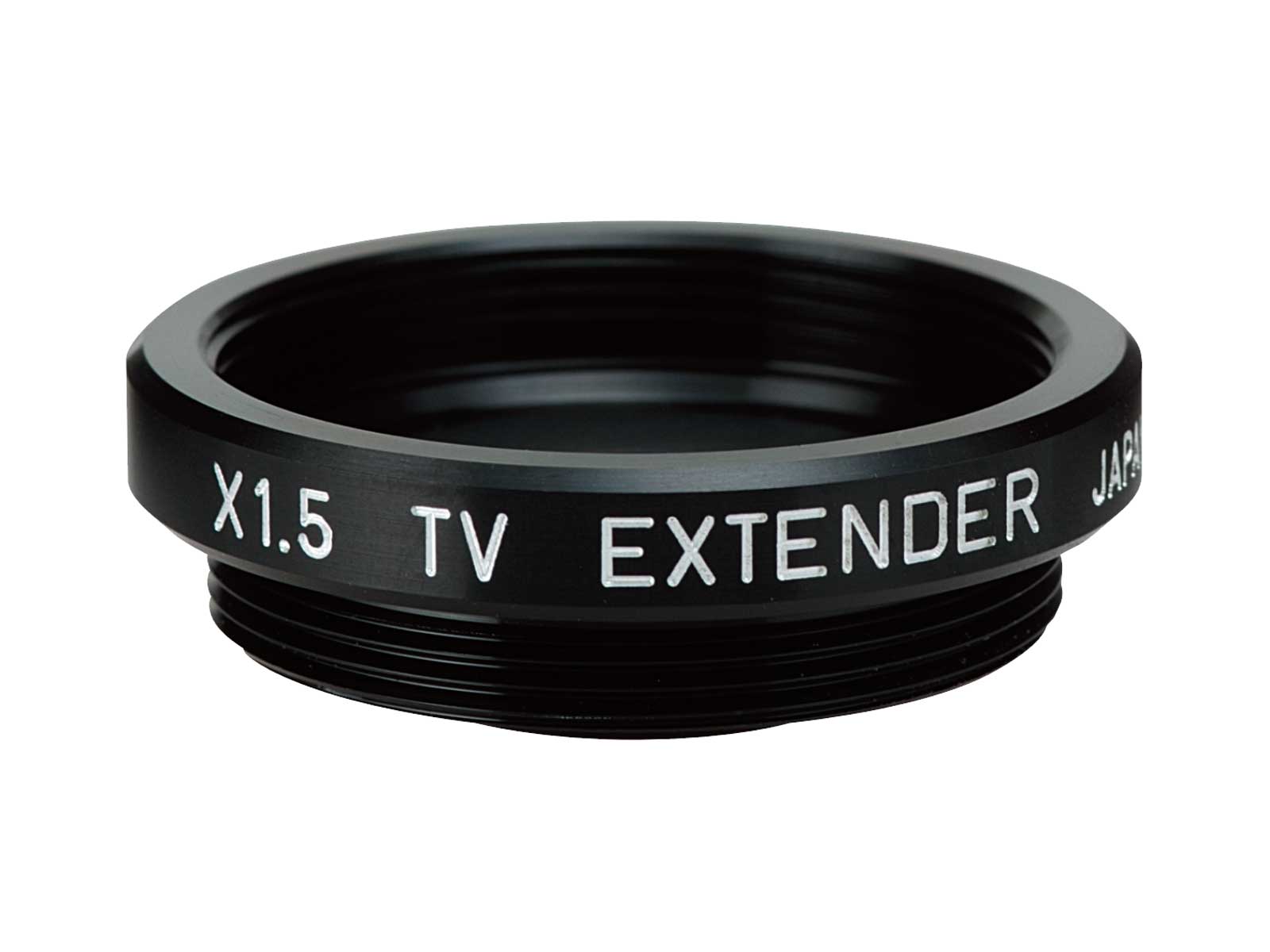

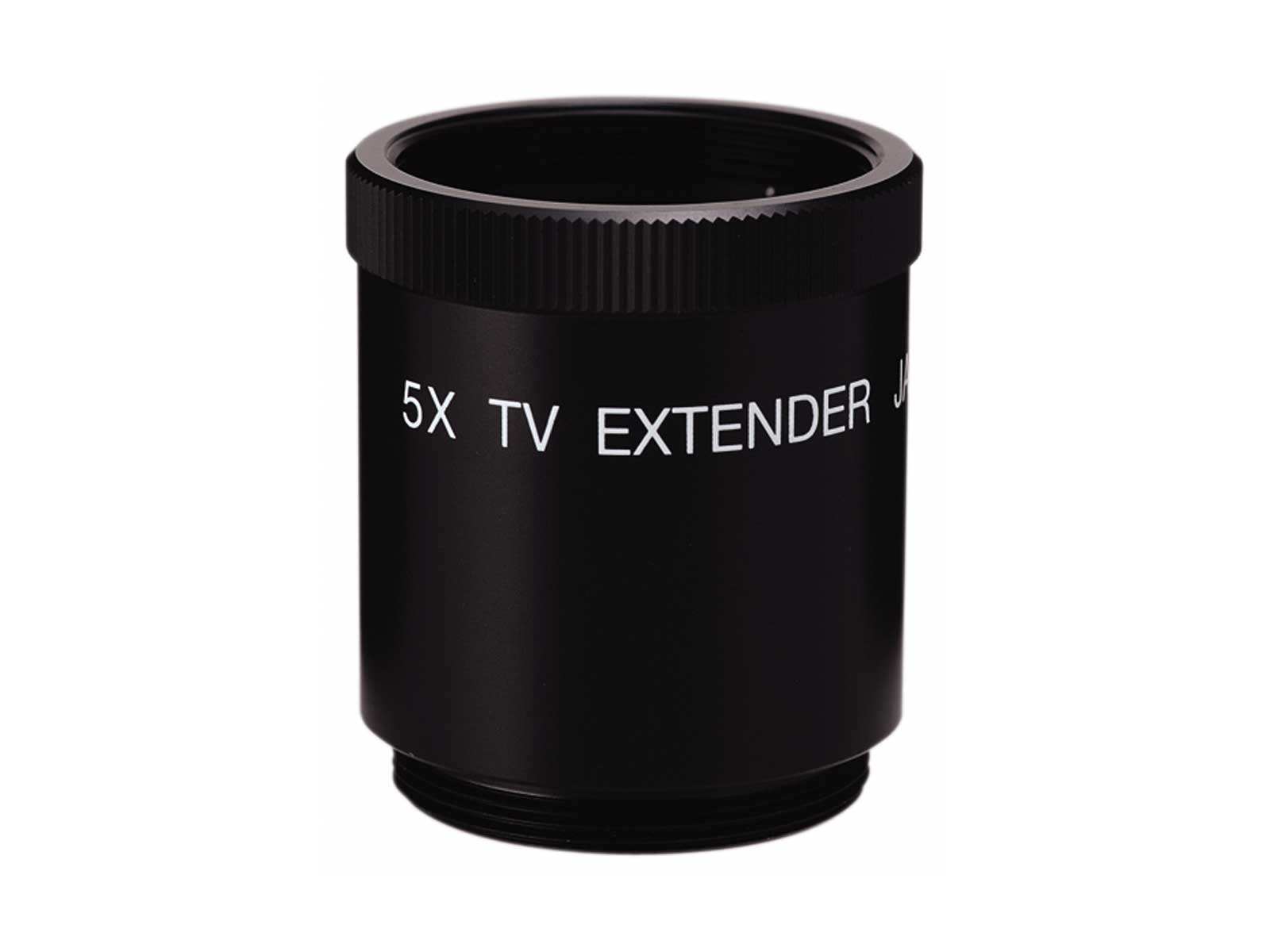

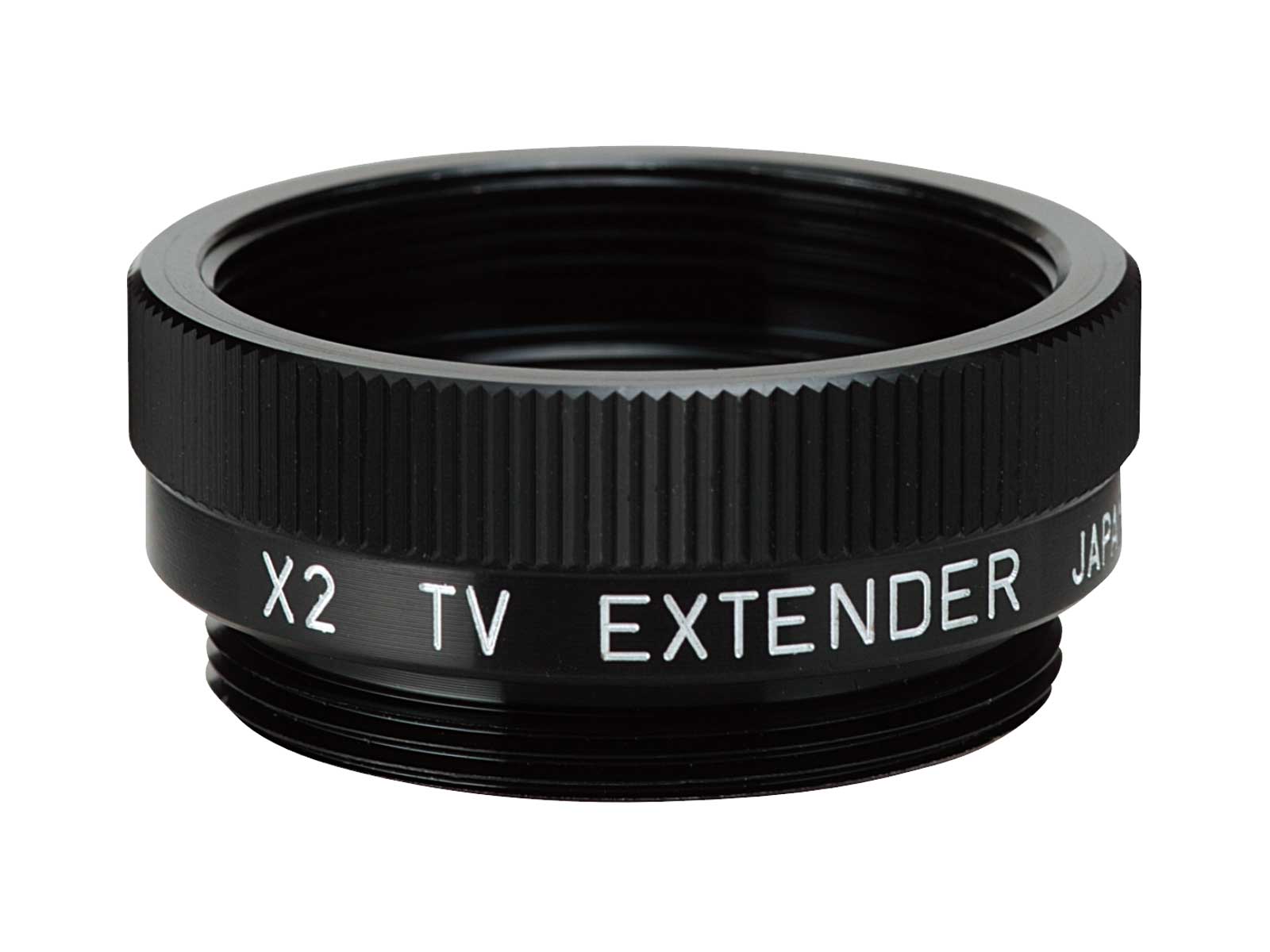

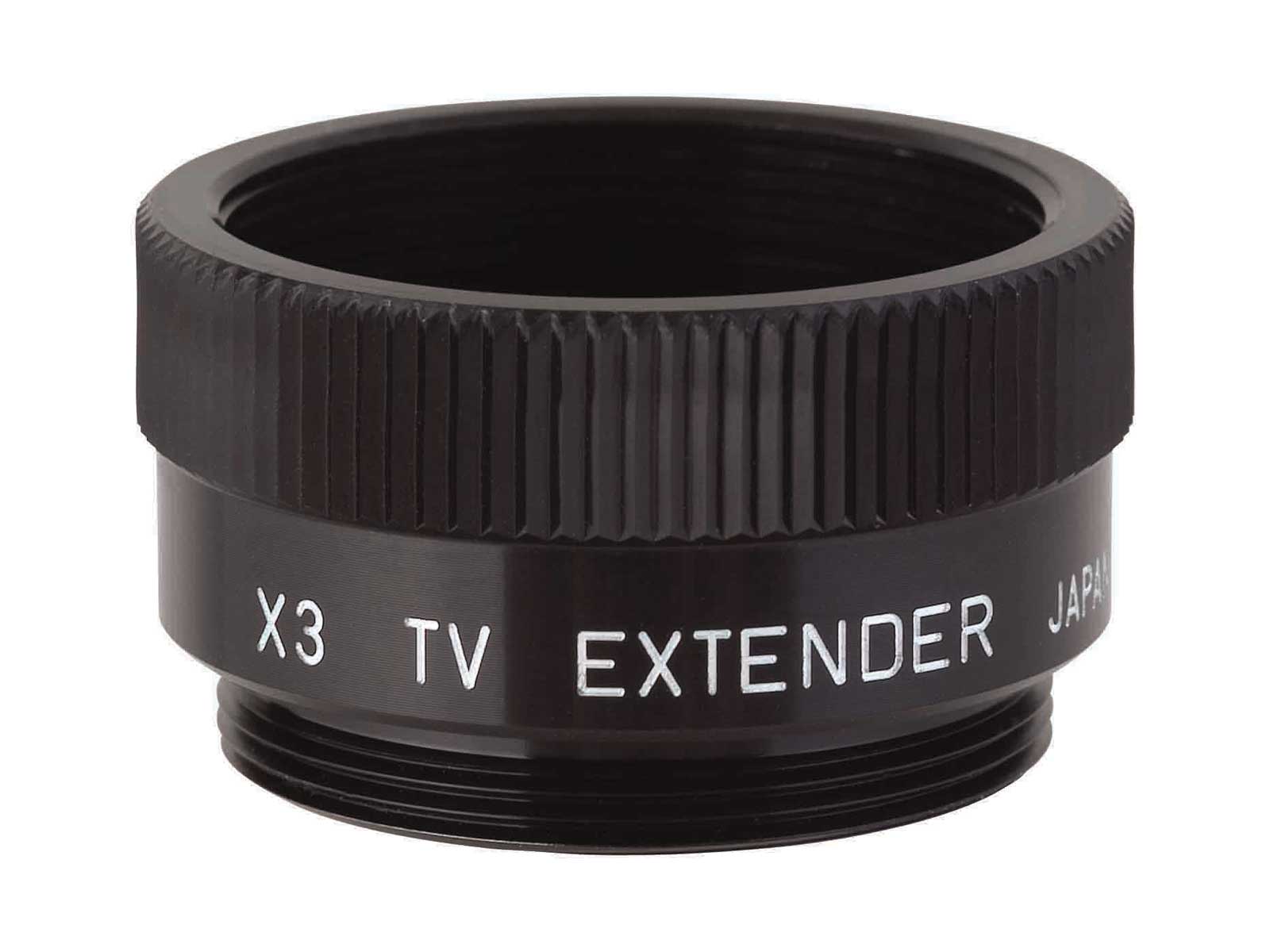

エクステンダーレンズ

WDを変えずに倍率を変更できます（明るさが変わります）。レンズの後ろ（Cマウント）へ取り付けます。

• TS-EX-30･TS-EX-50を使用すると、極端に映像が暗くなりますのでご注意下さい。

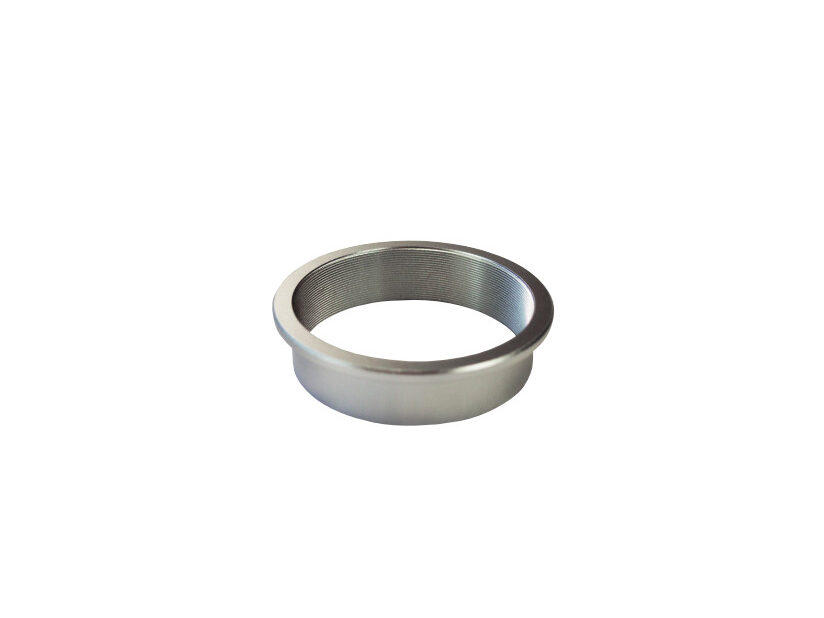

カメラスタンドアダプター

TS-XL-CZ10をカメラスタンドに取り付ける際に使用します。
