TS-93001VS
光学倍率0.133x〜0.4x、WD200mm、Cマウント、1/2〜1/4インチ対応
低倍率・長作動距離マイクロスコープ
ズーム比3× 光学倍率0.133×〜0.4× WD=200mm
広範囲撮影からズームアップが可能な低倍率マクロを実現しました。
小型・軽量、高い汎用性
全長がわずか67.5mm*と非常に小型・軽量のため、装置への組み込みに適した、汎用性の高いマクロズームレンズです。 *(オスタップ除く)
フロントコンバータで倍率調整(オプション)
フロントコンバータにより、倍率アップ調整が可能です。(WDが短くなります)
充実した周辺機器
カメラ、照明、補助レンズ、スタンド等 充実した周辺機器を用意しました。
レンズ仕様
製品番号 TS-93001VS
倍率範囲 0.133×-0.4×
ズーム比 3.0×
WD 200o (鏡筒端〜被写体:195.2mm±5%)
マウント C-mount
適合センサーサイズ 1/2型,1/3型,1/4型
光学倍率 0.133× 0.4×
被写界深度(mm) 16.9 1.9
物体側解像力(本/mm)
8本 28本
重量 55g

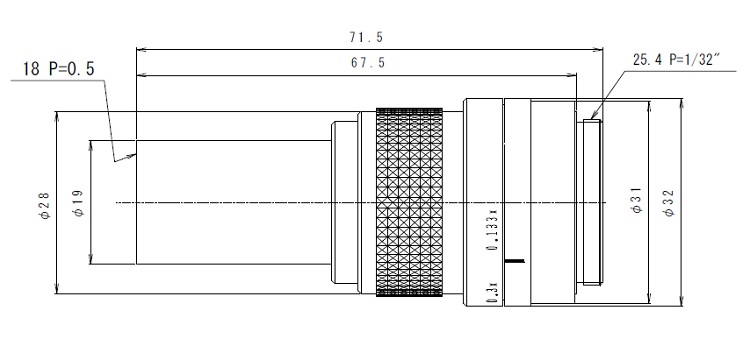

外観寸法 φ32×67.5±0.5mm
価格 80,000円(税別)
88,000円(税込)

倍率
光学倍率 1/2型CCD・CMOS 1/3型CCD・CMOS 1/4型CCD・CMOS
モニター倍率 視野範囲 モニター倍率 視野範囲 モニター倍率 視野範囲
0.133× 10.1× 36.09mm×48.12.mm 13.5× 27.07mm×36.09mm 18.00× 20.30mm×27.07mm
0.2× 15.2× 24.00×32.00mm 20.3× 18.00mm×24.00mm 16.93× 13.67mm×18.22mm
0.3× 22.9× 16.00mm×21.33mm 30.5× 12.00mm×16.00mm 25.4× 9.11mm×12.15mm
0.4× 30.5× 12.00×16.00mm 40.6× 9.00mm×12.00mm 33.87× 6.83mm×9.11mm
  24インチモニター使用時
  注:上記倍率はモニターインチが増加すると、より高くなります。また、イメージャーサイズが小さくなるほど倍率は上がります。

  算出方法:  モニター倍率 = モニターインチ数 x 25.4(1インチ)
フロントコンバータ(オプション)
製品番号 TS-FC1-2X TS-FC1-3X TS-FC1-4X TS-FC1-6X
倍率
W.D. 95mm 55mm 35mm 23mm
ズーム倍率 0.26〜0.8X 0.40〜1.2X 0.64〜1.61X 0.81〜2.43X
サイズ φ19×7.5mm φ19×15.0mm φ19×15.0mm φ19×15.0mm
マウントサイズ M25.4 P1/32インチ M25.4 P1/32インチ M25.4 P1/32インチ M25.4 P1/32インチ
価格 10,000円(税別)
11,000円(税込)
10,000円(税別)
11,000円(税込)
10,000円(税別)
11,000円(税込)
12,000円(税別)
13,200円(税込)

エクステンダーレンズ(オプション)
WDを変えずに倍率を変更できます(明るさが変わります) レンズの後ろ(Cマウント)へ取り付けます
製品番号 TS-EX-15 TS-EX-20 TS-EX-30 TS-EX-50
品名 1.5×エクステンダー 2.0×エクステンダー 3.0×エクステンダー 5.0×エクステンダー
価格 11,000円(税別)
12,100円(税込)
12,000円(税別)
13,200円(税込)
20,000円(税別)
22,000円(税込)
27,000円(税別)
29,700円(税込)
 プロテクトフィルター(オプション)
TS-PF-01 M18 P0.5 プロテクトフィルター
 両面マルチARコート硝子ウィンドを採用したプロテクトフィルターです。TS-93001VSやTS-93003NIなど
フィルターサイズM18 P0.5の製品に装着することが可能です。
製品番号 品名 コート マウント 重量
(g)
税抜価格  税込価格
TS-PF-01 M18 P0.5 プロテクトフィルター 両面マルチARコート M18 P0.5 9,800円  10,780円
照明関連(オプション)
TS-93001-CU   TS-93001VS用同軸落射鏡筒
 同軸落射鏡筒は、鏡筒横方向から光ファイバーやLED等の照明で得られた光軸をハーフミラーで反射させ、対物レンズを通して照射します。マクロズームレンズTS-93001VS用の簡易型同軸落射鏡筒として使用できます。
製品番号 品名 照明取付部 マウント 重量
(g)
税抜価格  税込価格
TS-93001-CII 同軸落射鏡筒 M18 P0.5 OPEN -
TS-LA-P8SET   TS-LA-P8 LED照明セット(TS-TS-93001VS・TS-93003NI専用LED照明セット)
先端に簡易的円錐デフューザーを搭載したリング照明に電源がついたセットです。ワークを斜めに捕らえることが出来、物体画像を浮き上がらせて見る事ができます。

構成内容
TS-LA-P8 TS-93001VS・TS-93003NI専用LED照明
TS-SP-LCC TS-LA-8P専用ライトコントロール付電池ホルダ

対応製品
TS-93001VS 3xマクロズームレンズ
TS-93003NI  8xマクロズームレンズ
製品番号 品名 内径 重量
(g)
税抜価格  税込価格
TS-LA-P8SET TS-LA-P8 LED照明セット g 25,000円  27,500円
 TS-LAX-3050FW   TS-LAX-3050FW 白色LEDリング照明48灯内径30mm外径50mm


杉藤製の小型マクロズームレンズ対応の内径30oの白色LED照明です。
取付径: 14〜30mm
入力電圧: AC90〜240V
出力電圧: DC12V
最大出力: 10 W
有効WD: 40〜160 mm
最大輝度: 12000〜15000 LUX
色温度: 65000〜7000K
定格寿命 30000時間
有効範囲: 75o
形状:セパレートタイプ
材質:プラスチック、アルミ合金
LEDホルダー内径: 30mm
LEDホルダー外径: 50mm
使用LED数: 48個
調光付AC電源付属
対応可能杉藤製ズームレンズ型番:
  TS-93001VS (0.1〜0.4x マクロズームレンズ)
  TS-93002NI (0.1〜0.8x マクロズームレンズ)
  TS-93003NI (0.65〜5.2x マクロズームレンズ)
価格:35,000円 (税別)/ 38,500円(税込)
