3倍マクロズームレンズ TS-93001VS

ダウンロード

• 外観図
• カタログ

TS-93001VSの特長

光学倍率0.133x～0.4x、WD200mm、Cマウント、1/2～1/4インチ対応
低倍率・長作動距離マイクロスコープ

ズーム比3x　光学倍率0.133x～0.4x　WD＝200mm

広範囲撮影からズームアップが可能な低倍率マクロを実現しました。

小型・軽量、高い汎用性

全長がわずか67.5mm*と非常に小型・軽量のため、装置への組み込みに適した、汎用性の高いマクロズームレンズです。 *(オスタップ除く）

フロントコンバータで倍率調整（オプション）

フロントコンバータにより、倍率アップ調整が可能です。(WDが短くなります)

充実した周辺機器

カメラ、照明、補助レンズ、スタンド等　充実した周辺機器を用意しました。

TS-93001VS仕様

倍率範囲		0.133x-0.4x
ズーム比		3.0x
物像間距離O/I (mm)		273.7
WD (mm)		200（鏡筒端～被写体：195.2±5％）
マウント		C-mount
適合CCDサイズ		1/2″,1/3″,1/4″
光学倍率		0.133x	0.4x
Ｆナンバー	物体側	59.5	20.2
	像側	8.0	8.0
NA	物体側	0.008	0.025
	像側	0.06	0.06
イメージサークル	物体側	φ60.14	φ20.0
	像側	φ8.0	φ8.0
被写界深度 (mm)	物体側	16.9	1.9
	像側	0.3	0.3
解像力 (本/mm)	物体側	25本	74本
	像側	186本	186本
TVディストーション		-0.5％以下	+0.015％以下
重量 (g)		55
サイズ (mm)		φ32×67.5±0.5

光学倍率	1/2型CCD・CMOS		1/3型CCD・CMOS		1/4型CCD・CMOS
	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)
0.133x	10.1x	36.1×48.1	13.5x	27.1×36.1	18.00x	20.3×27.1
0.2x	15.2x	24.0×32.0	20.3x	18.0×24.0	27.1x	13.5×18.0
0.3x	22.9x	16.0×21.3	30.5x	12.0×16.0	40.6x	9.0×12.0
0.4x	30.5x	12.00×16.00	40.6x	9.0×12.0	54.2x	6.8×9.0

• 24インチモニター使用時
  上記倍率はモニターインチが増加すると、より高くなります。また、イメージャーサイズが小さくなるほど倍率は上がります。
  算出方法：モニター倍率 = モニターインチ数 x 25.4(1インチ)

TS-93001VS用オプション

フロントコンバータ

エクステンダーレンズ

WDを変えずに倍率を変更できます（明るさが変わります）。レンズの後ろ（Cマウント）へ取り付けます。

プロテクトフィルター

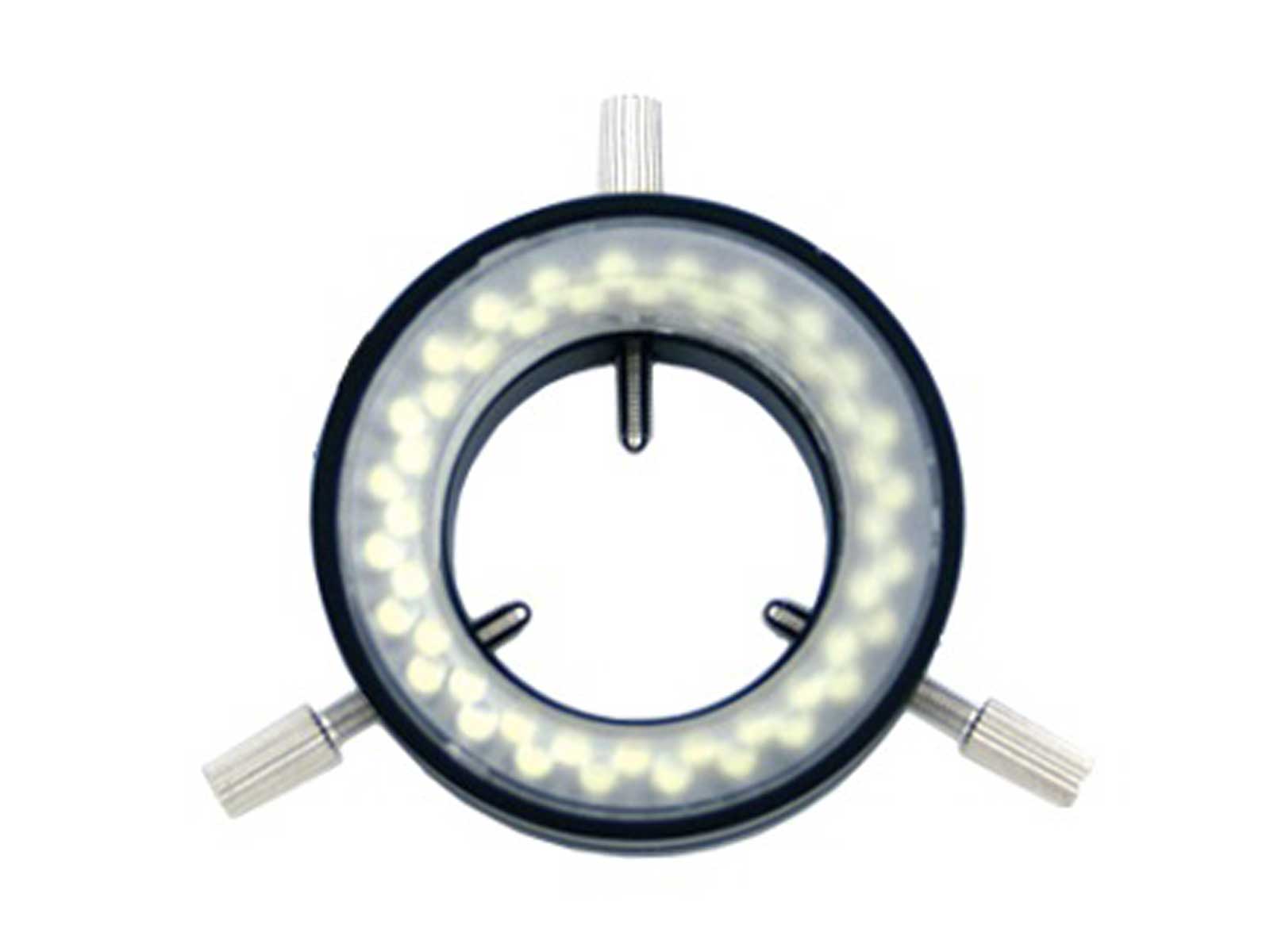

照明
