5メガピクセル対応マシンビジョンレンズ
500万画素カメラ対応レンズ
■TSMS-0814-5MP 5メガピクセル対応レンズf=8mm

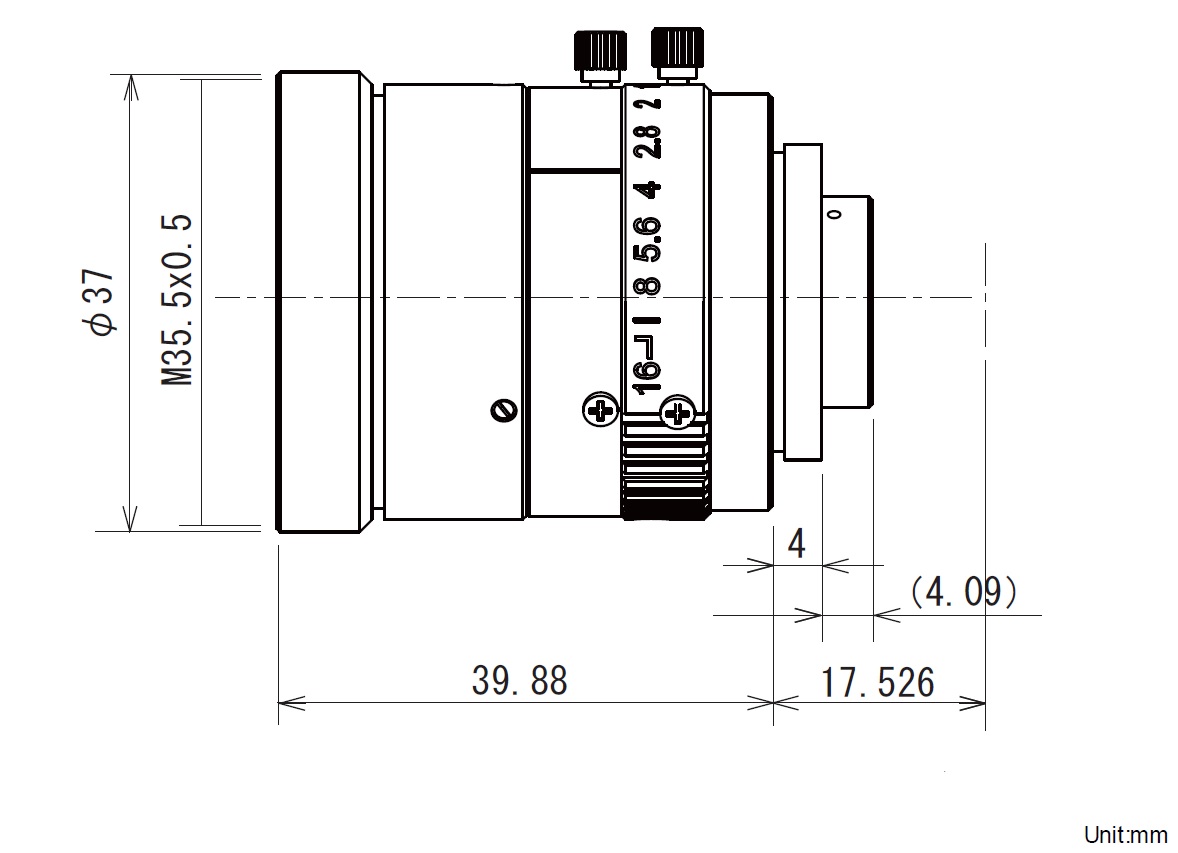

＜図面＞
製品番号 TSMS-0814-5MP
焦点距離 8mm
最大口径比 1:1.4
絞り範囲 F1.4〜16
包括角度 55.2°×42.9°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 12.6mm
フランジバック 17.526mm
至近距離 0.1m(前玉面より)
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ M35.5 P=0.5
TVディーストーション -0.17％
外形寸法 φ37×39.88mm
質量 約200g
使用温度 -10℃〜+50℃
価格 36,000円(税抜）
39,600円(税込）
■TSMS-1218-5MP 5メガピクセル対応レンズf=12mm

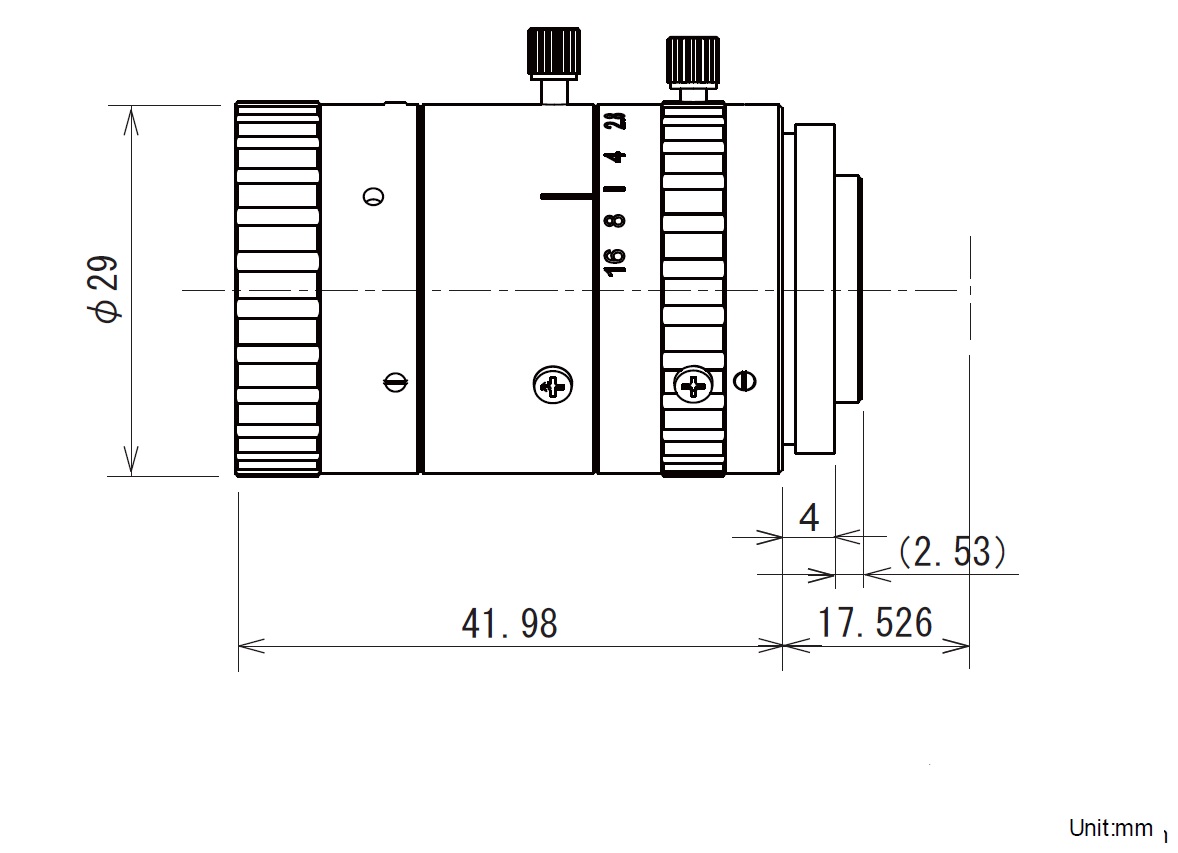

＜図面＞
製品番号 TSMS-1218-5MP
焦点距離 12mm
最大口径比 1:1.8
絞り範囲 F1.8〜16
包括角度 39.0×29.8°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 11.72mm
フランジバック 17.526mm
至近距離 0.1m(前玉面より)
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ M27 P=0.5
TVディーストーション -0.1％
外形寸法 φ29×41.98mm
質量 約75g
使用温度 -10℃〜+50℃
価格 30,000円(税抜）
33,000円(税込）
■TSMS-1618-5MP 5メガピクセル対応レンズf=16mm

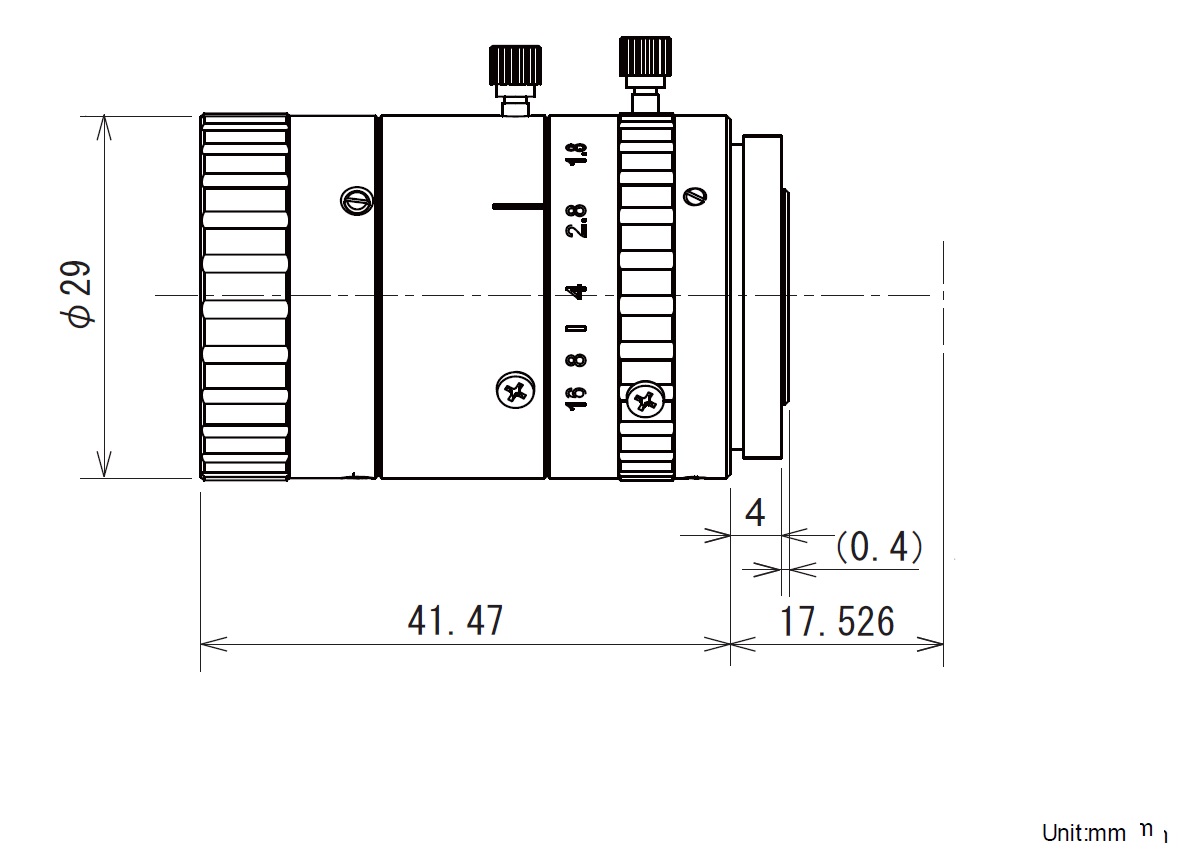

＜図面＞
製品番号 TSMS-1618-5MP
焦点距離 16mm
最大口径比 1:1.8
絞り範囲 F1.8〜16
包括角度 29.8×22.5°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 13.5mm
フランジバック 17.526mm
至近距離 0.1m(前玉面より)
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ M27 P=0.5
TVディーストーション -0.12％
外形寸法 φ29×41.47mm
質量 約75g
使用温度 -10℃〜+50℃
価格 30,000円(税抜）
33,000円(税込）
■TSMS-2518-5MP 5メガピクセル対応レンズf=25mm

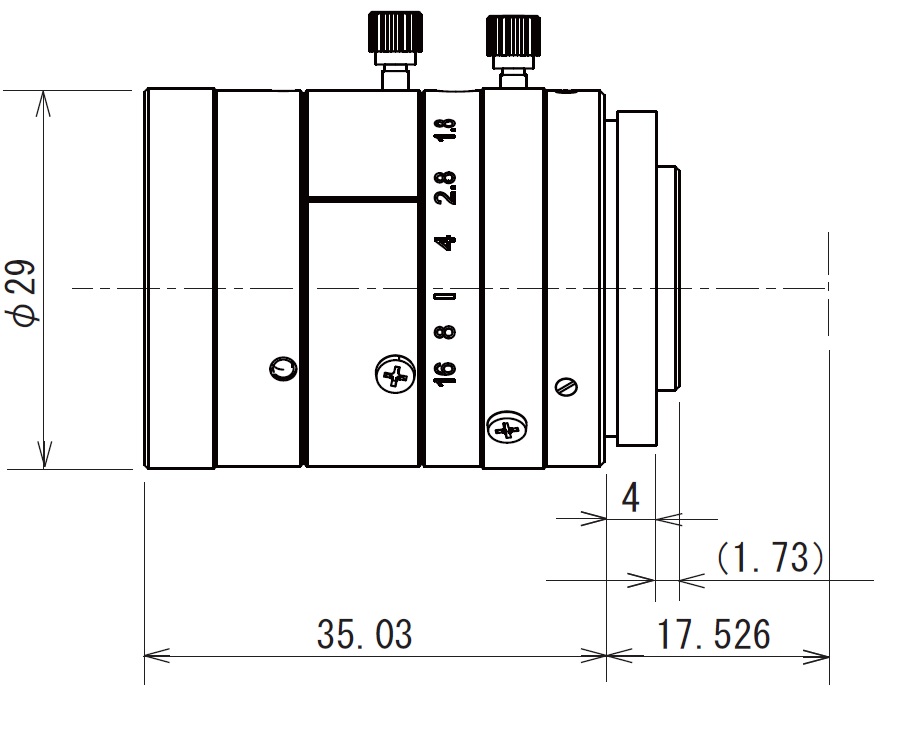

＜図面＞
製品番号 TSMS-2518-5MP
焦点距離 25mm
最大口径比 1:1.8
絞り範囲 F1.4〜16
包括角度 18.8×14.2°
最大画面寸法 8.8×6.6mm （φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 12.7mm
フランジバック 17.526mm
至近距離 0.15m（前玉面より）
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ M27 P=0.5
TVディーストーション -0.03％
外形寸法 φ29×35.03mm
質量 約62g
使用温度 -10℃〜+50℃
価格 26,400円(税抜）
29,040円(税込）
■TSMS-3518-5MP 5メガピクセル対応レンズf=35mm

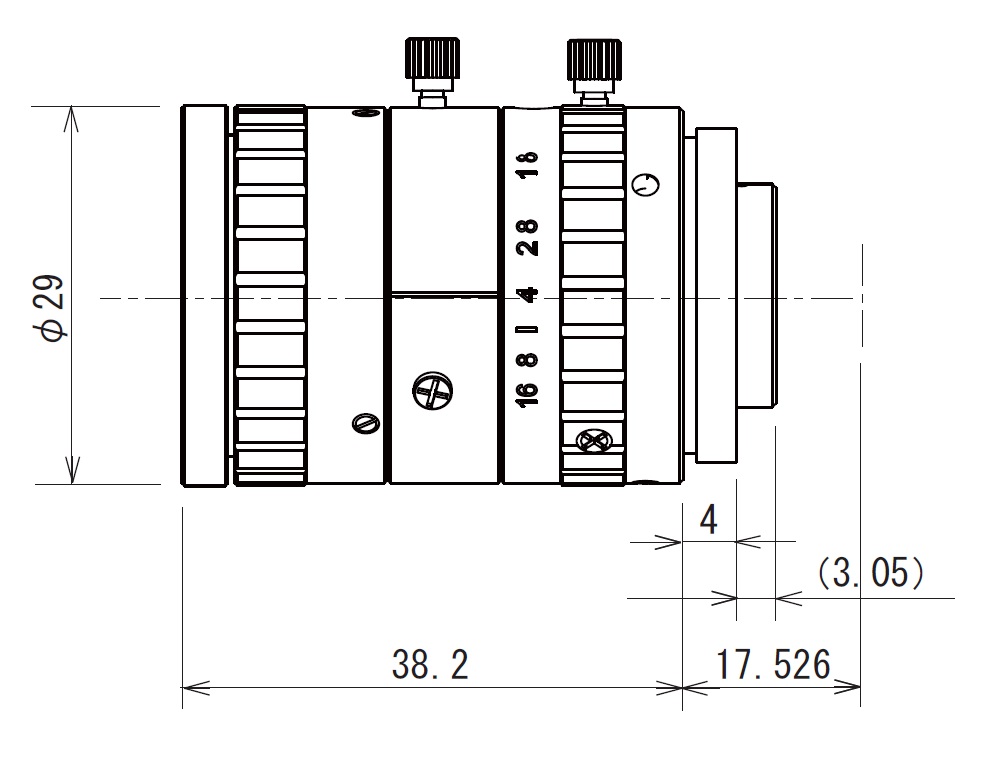

＜図面＞
製品番号 TSMS-3518-5MP
焦点距離 35mm
最大口径比 1:1.8
絞り範囲 F1.8〜16
包括角度 12.8×9.6°
最大画面寸法 8.8×6.6mm （φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 11.73mm
フランジバック 17.526mm
至近距離 0.25m（前玉面より）
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ M27 P=0.5
TVディーストーション -0.03％
外形寸法 φ29×38.2mm
質量 約72g
使用温度 -10℃〜+50℃
価格 26,400円(税抜）
29,040円(税込）
■TSMS-5018-5MP 5メガピクセル対応レンズf=50mm

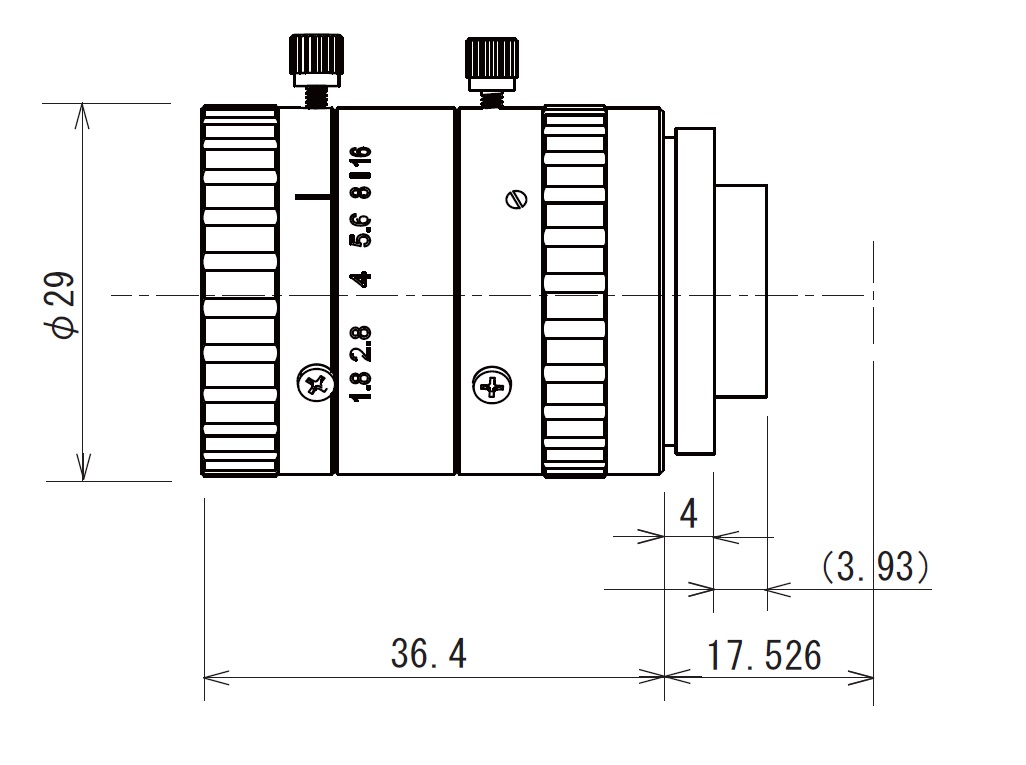

＜図面＞
製品番号 TSMS-5018-5MP
焦点距離 50mm
最大口径比 1:1.8
絞り範囲 F1.8〜16
包括角度 9.1×6.8°
最大画面寸法 8.8×6.6mm （φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 11.35mm
フランジバック 17.526mm
至近距離 0.4m（前玉面より）
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ M27 P=0.5
TVディーストーション -0.03％
外形寸法 φ29×36.4mm
質量 約62g
使用温度 -10℃〜+50℃
価格 26,400円(税抜）
29,040円(税込）
■TSMS-7524-5MP 5メガピクセル対応レンズf=75mm

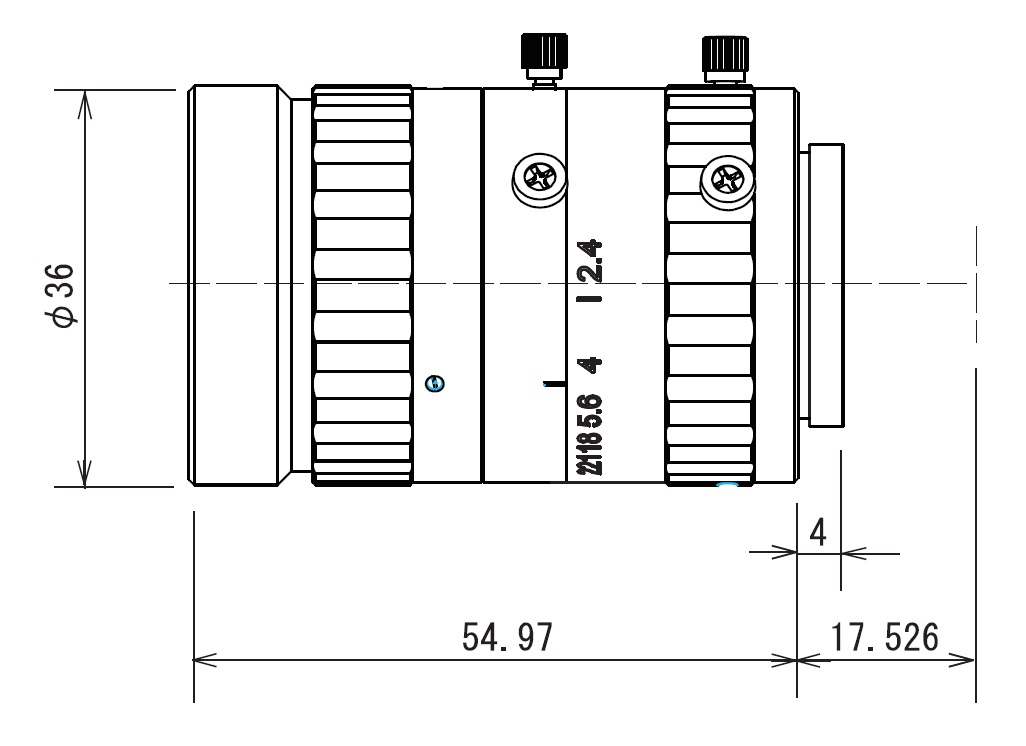

＜図面＞
製品番号 TSMS-7524-5MP
焦点距離 75mm
最大口径比 1:2.4
絞り範囲 F2.4〜16
包括角度 6.7°×5.0°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 16.23mm
フランジバック 17.526mm
至近距離 1.0m(前玉面より)
操作方法  フォーカス：マニュアル
 アイリス：マニュアル
マウント Cマウント
フィルターネジ M34 P=0.5
TVディーストーション -0.17％
外形寸法 φ36×55mm
質量 約141g
使用温度 -10℃〜+50℃
価格 40,200円(税抜）
44,220円(税込）
■TSS-828CVL-5MPMi メガピクセル対応レンズf=8mm 後継機種：TSMS-0814-5MP

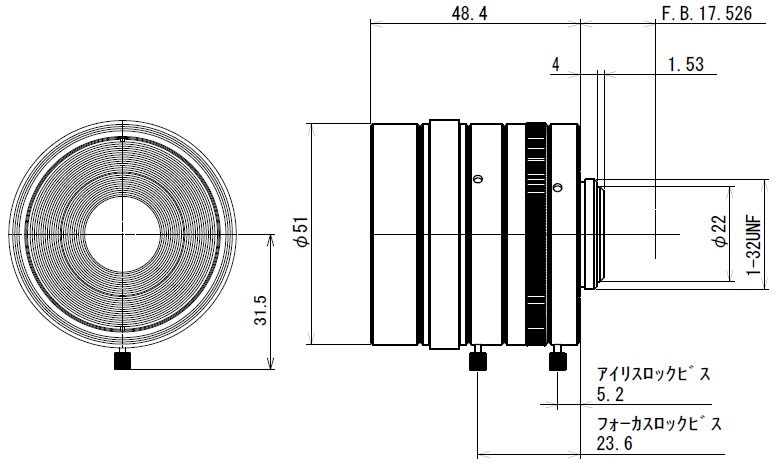

＜図面＞
製品番号 TSS-828CVL-5MPMi
焦点距離 8mm
最大口径比 1:2.8
絞り範囲 F2.8〜22
画角 57.9°×45.0°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 12.40(In Air)mm
フランジバック 17.526mm
至近距離 0.1m(前玉面より)
操作方法 マニュアル
マウント Cマウント
フィルターネジ M49 P=0.75
歪曲収差 最至近：-2.23 ％
∞：-0.49％(∞)
解像力 3.45μm
外形寸法 φ51×48.4mm
質量 約210g
使用温度 -10℃〜+50℃
価格 販売終了
■TSS-1218CVL-5MPMi メガピクセル対応レンズf=12mm 後継機種：TSMS-1218-5MP

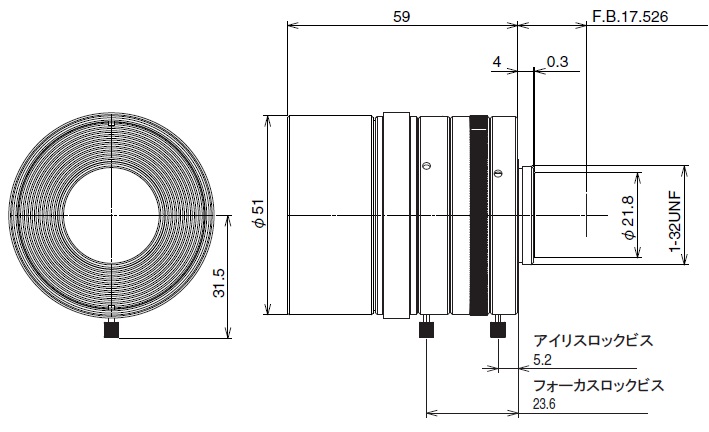

＜図面＞
製品番号 TSS-1218CVL-5MPMi
焦点距離 12mm
最大口径比 1:1.8
絞り範囲 F1.8〜22
画角 40.3°×30.8°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 14.00(In Air)mm
フランジバック 17.526mm
至近距離 0.15m(前玉面より)
操作方法 マニュアル
マウント Cマウント
フィルターネジ M49 P=0.75
TVディストーション 最至近：-0.22 ％
∞：0.10％
解像力 3.45μm
外形寸法 φ51×48mm
質量 約200g
使用温度 -10℃〜+50℃
価格 販売終了
■TSS-1614CVL-5MPMi メガピクセル対応レンズf=16mm 後継機種：TSMS-1618-5MP

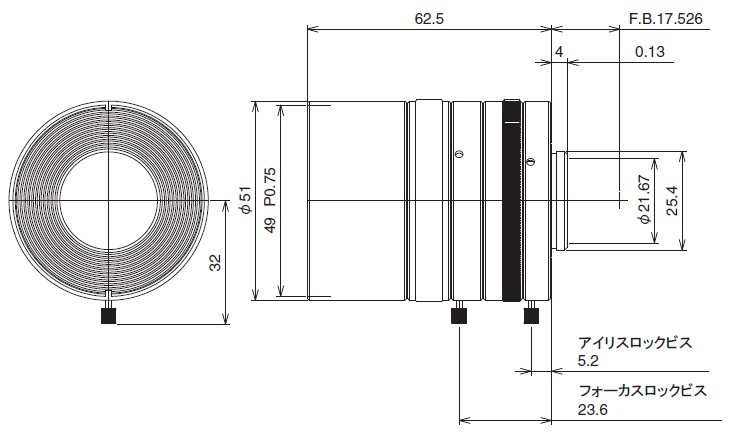

＜図面＞
製品番号 TSS-1614CVL-5MPMi
焦点距離 16mm
最大口径比 1:1.4
絞り範囲 F1.4〜22
画角 30.8°×23.3°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 14.038(In Air)mm
フランジバック 17.526mm
至近距離 0.2m(前玉面より)
操作方法 マニュアル
マウント Cマウント
フィルターネジ M49 P=0.75
TVディストーション 最至近：-0.01 ％
∞：0.17％
解像力 3.45μm
外形寸法 φ51×62.5mm
質量 約200g
使用温度 -10℃〜+50℃
価格 販売終了
■TSS-2514CVL-5MPMi メガピクセル対応レンズf=25mm　後継機種：TSMS-2518-5MP

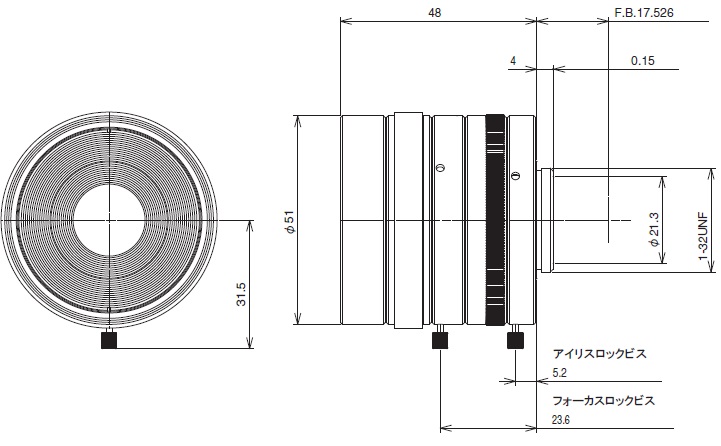

＜図面＞
製品番号 TSS-2514CVL-5MPMi
焦点距離 25mm
最大口径比 1:1.4
絞り範囲 F1.4〜22
画角 20.0°×15.0°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 14.01(In Air)mm
フランジバック 17.526mm
至近距離 0.2m(前玉面より)
操作方法 マニュアル
マウント Cマウント
フィルターネジ M49 P=0.75
TVディストーション 最至近：0.02 ％
∞：0.11％
解像力 3.45μm
外形寸法 φ51×48mm
質量 約190g
使用温度 -10℃〜+50℃
価格 販売終了
■TSS-3514CVL-5MPMi メガピクセル対応レンズf=35mm　後継機種：TSMS-3518-5MP

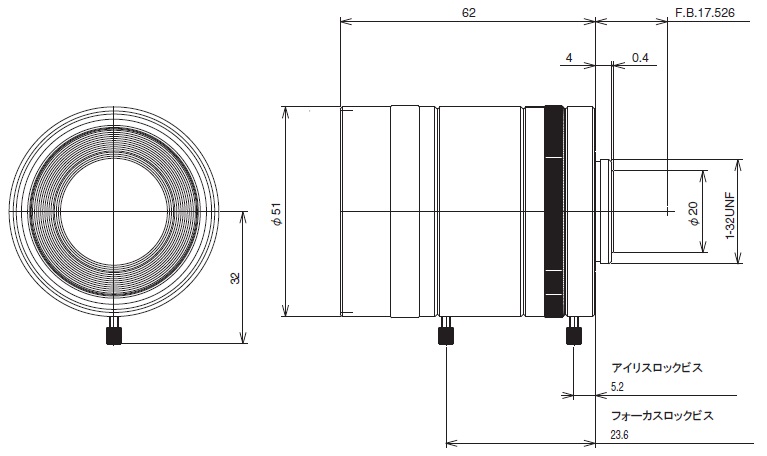

＜図面＞
製品番号 TSS-3514CVL-5MPMi
焦点距離 35mm
最大口径比 1:1.4
絞り範囲 F1.4〜22
画角 14.3°×10.8°
最大画面寸法 8.8×6.6（φ11mm）
イメージサイズ 1/3〜2/3インチ
バックフォーカス 14.027(In Air)mm
フランジバック 17.526mm
至近距離 0.25m(前玉面より)
操作方法 マニュアル
マウント Cマウント
フィルターネジ M49 P=0.75
TVディストーション 最至近：0.01％
∞：0.03％
解像力 3.45μm
外形寸法 φ51×62mm
質量 約230g
使用温度 -10℃〜+50℃
価格 販売終了
