小型カメラ・ボードカメラ用アクセサリー
Accessories for M10.5 P0.5, M12.0 P0.5(S-mount), M15.5 P0.5
■ 小型カメラ・ボードカメラ用のレンズ部品を商品化
■ 倍率調整、撮影距離調整、方向調整等に便利な部品
■ 簡単にレンズのカスタマイズが可能
■ 対物レンズと組み合わせればオリジナル顕微鏡の製作が可能
■ 光学の専門家も使用している本格的な部品
●Sマウントのボードカメラにアクセサリーを取り付けて使いたい Sマウントホルダー
●レンズに絞り機構を追加したい 可変絞り・固定絞り
●フィルターやレンズを360°回転させたい 回転バレル
●オスネジ部品同士を連結させたい 両メスリング
●レンズの最短撮影距離よりも接写したい 延長バレル
●レンズやフィルターを取り付けたい レンズホルダー
●Cマウントに接続したい Cマウントアダプター
●レンズホルダーとカメラの間に接続して倍率を上げたい エクステンダー
●側面の像を観察したい 側視バレル
●同軸落射照明ユニットを取付ける 同軸落射鏡筒
■Sマウントアダプター

ボードカメラレンズなどのSマウント(M12 P0.5mm)製品に取り付けてTS-36シリーズ（ねじ径15.5用）のアクセサリー類を接続できる変換アダプターです。 2種類のアダプターがあります。
（外観図は型番のリンクをクリックしてご確認ください。）
製品番号 品名 外径
(mm)		 L寸法
(mm)		 最小
内径
(mm)		 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		 税込
価格
TS-36-SA1 15.5/Sマウント変換アダプタ φ17 5(9) φ10 M12.0P0.5
M15.5P0.5		 1.4 3,500円  3,850円
TS-36-SA2 S/15.5マウント変換アダプタ φ17 5(9) φ10 M12.0P0.5
M15.5P0.5		 1.4 3,500円  3,850円

※(　)内の数字は、オスタップ部を含む全長寸法（L寸法）となります。


■φ12mm用、φ17mm用延長バレル
小型カメラ・ボードカメラ等に連結可能。焦点距離を伸ばし、倍率を上げる事ができます。 シリーズ部品のCマウントアダプター(TS-38-CAD/TS-36-CADに接続することにより、Cマウント部品にも接続可能。φ12・φ17ともに5種類の長さを用意しております)
製品番号 品名 外径
(mm)		 L寸法
(mm)		 最小
内径
(mm)		 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		 税込
価格
TS-38-H5 φ12用延長バレル5mm φ12 5(9) φ7 M10.5P0.5 1 2,000円 2,200円
TS-38-H10 φ12用延長バレル10mm φ12 10(14) φ7 M10.5P0.5 1.6 2,300円 2,530円
TS-38-H15 φ12用延長バレル15mm φ12 15(19) φ7 M10.5P0.5 1.8 2,300円 2,530円
TS-38-H20 φ12用延長バレル20mm φ12 20(24) φ7 M10.5P0.5 2.4 2,300円 2,530円
TS-38-H50 φ12用延長バレル20mm φ12 50(54) φ7 M10.5P0.5 10 3,500円 3,850円
TS-36-H5 φ17用延長バレル5mm φ17 5(9) φ12 M15.5P0.5 1.4 2,000円 2,200円
TS-36-H10 φ17用延長バレル10mm φ17 10(14) φ12 M15.5P0.5 2.2 2,300円 2,530円
TS-36-H15 φ17用延長バレル15mm φ17 15(19) φ12 M15.5P0.5 2.4 2,300円 2,530円
TS-36-H20 φ17用延長バレル20mm φ17 20(24) φ12 M15.5P0.5 3 2,300円 2,530円
TS-36-H50 φ17用延長バレル50mm φ17 50(24) φ12 M15.5P0.5 13.8 3,500円 3,850円

※(　)内の数字は、オスタップ部を含む全長寸法（L寸法）となります。

■φ12mm用、φ17mm用両メスバレル
両側連結部がメスタップとなっております。オスタップ同志を連結する部品としてご使用下さい。
φ12mm用、φ17mm用とも4種類の長さを用意しております。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 内径
(mm)		 重量
(g)		 税別
価格		 税込
価格
TS-38-MH3 φ12用両メスバレル3mm φ12 3 M10.5P0.5 0.2 2,000円 2,200円
TS-38-MH10 φ12用両メスバレル10mm φ12 10 M10.5P0.5 0.8 2,300円 2,530円
TS-38-MH15 φ12用両メスバレル15mm φ12 15 M10.5P0.5 1.2 2,300円 2,530円
TS-38-MH20 φ12用両メスバレル20mm φ12 20 M10.5P0.5 1.6 2,300円 2,530円
TS-36-MH3 φ17用両メスバレル3mm φ17 3 M15.5P0.5 0.4 2,000円 2,200円
TS-36-MH10 φ17用両メスバレル10mm φ17 10 M15.5P0.5 0.9 2,300円 2,530円
TS-36-MH15 φ17用両メスバレル15mm φ17 15 M15.5P0.5 1.6 2,300円 2,530円
TS-36-MH20 φ17用両メスバレル20mm φ17 20 M15.5P0.5 1.8 2,300円 2,530円

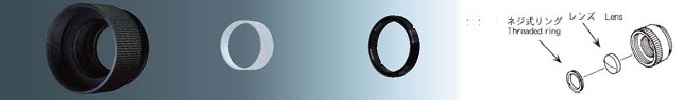

■φ12mm用、φ17mm用レンズホルダー
レンズやフィルター等を内側に組込み、ネジ式リングに固定します。
こちらのホルダーに組込み可能な色消しレンズにつきましては下記の表をご覧下さい。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 組込みレンズ径
(mm)		 最小
内径
(mm)		 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		  税込
価格
TS-38-LM5 φ12用レンズホルダーφ5 φ12 8(12) 5 4.4 M10.5P0.5 1.6 3,200円 3,520円
TS-38-LM8 φ12用レンズホルダーφ8 φ12 8(12) 8 7.0 M10.5P0.5 1.6 3,200円 3,520円
TS-36-LM8 φ17用レンズホルダーφ8 φ17 8(12) 8 7.0 M15.5P0.5 3 3,200円 3,520円
TS-36-LM10 φ17用レンズホルダーφ8 φ17 8(12) 10 9.0 M15.5P0.5 3 3,200円 3,520円

※(　)内の数字は、オスタップ部を含む全長寸法（L寸法）となります。

品　番
Part No		 外　径
Dia.		 焦点距離
F.L.		 ﾊﾞｯｸﾌｫｰｶｽ
B.F.L.		 中心厚
TC		 コバ厚
TE		 価格
Price 		 税込価格
Price w/tax		 備　考
Note
TS-0349A1 φ5 10 7.6 4.4 3.96  6,000 6,600 -
TS-0349A2 φ5 12 9.4 4.9 4.53  6,000 6,600 -
TS-0349A3 φ5 16 13.4 4.9 4.54  6,000 6,600 -
TS-0349A4 φ5 20 17 5.6 5.30  6,000 6,600 -
TS-0349A5 φ5 25 22.6 5.1 4.18  6,000 6,600 -
TS-0349A6 φ5 30 27.6 4.5 4.32  6,000 6,600 -
TS-0350A φ8 12 9.4 4.9 3.89  6,000 6,600 -
TS-0350A1 φ8 16 13.327 4.9 4.10  6,000 6,600 -
TS-0350A2 φ8 20 17 3.7 2.89 5,000 5,500 -
TS-0350A3 φ8 25 22.6 5.1 4.18 5,000  5,500 -
TS-0350A4 φ8 30 27.033 4.5 4.00  5,000 5,500 -
TS-0350A5 φ8 35 32.08 4.5 4.07  5,000 5,500 -
TS-0350A6 φ8 40 37.082 4.5 4.13  5,000 5,500 -
TS-0350A7 φ8 50 47.105 4.5 4.20  5,000 5,500 -
TS-0350A8 φ8 60 57.428 4.0 3.75  5,000 5,500 -
TS-0350A9 φ8 70 67.426 4.0 3.79  5,000 5,500 -
TS-0350A10 φ8 75 72.475 4.0 3.80  5,000 5,500 -
TS-0350A11 φ8 80 77.459 4.0 3.81  5,000 5,500 -
TS-0350A12 φ8 90 87.417 4.0 3.83  5,000 5,500 -
TS-0350A13 φ8 100 97.372 4.0 3.85  5,000 5,500 -
TS-0351A φ10 25 22.6 5.1 4.18  5,500 6,050 -
TS-0351A1 φ10 30 27.033 4.5 3.79  5,500 6,050 -
TS-0351A2 φ10 35 32.08 4.5 3.89   5,500 6,050 -
TS-0351A3 φ10 40 37.082 4.5 3.97   5,500 6,050 -
TS-0351A4 φ10 50 47.105 4.5 4.08   5,500 6,050 -
TS-0351A5 φ10 60 57.428 4.0 3.65   5,500 6,050 -
TS-0351A6 φ10 70 67.426 4.0 3.70   5,500 6,050 -
TS-0351A7 φ10 75 72.475 4.0 3.72   5,500 6,050 -
TS-0351A8 φ10 80 77.459 4.0 3.74   5,500 6,050 -
TS-0351A9 φ10 90 87.417 4.0 3.77   5,500 6,050 -
TS-0351A10 φ10 100 97.372 4.0 3.79   5,500 6,050 -

※材質変更などにより厚みが変更となる場合がございます。ご不明な点は営業部までお問合せ下さい。

■φ12mm用、φ17mm用固定絞り
光路空間を通過する光量を制限する鏡筒です。各外径とも5種類ございます。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 開口径
(mm)		 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		  税込
価格
TS-38-DP05 φ12用　固定絞り0.5φ φ12 5.5(9) φ0.5 M10.5P0.5 1 3,500円  3,850円
TS-38-DP075 φ12用　固定絞り0.75φ φ12 5.5(9) φ0.75 M10.5P0.5 1 3,500円  3,850円
TS-38-DP1 φ12用　固定絞り1φ φ12 5.5(9) φ1.0 M10.5P0.5 1 3,500円  3,850円
TS-38-DP2 φ12用　固定絞り2φ φ12 5.5(9) φ2.0 M10.5P0.5 1 3,500円  3,850円
TS-38-DP3 φ12用　固定絞り3φ φ12 5.5(9) φ3.0 M10.5P0.5 1 3,500円  3,850円
TS-36-DP05 φ17用　固定絞り0.5φ φ17 5.5(9) φ0.5 M15.5P0.5 1.6 3,500円  3,850円
TS-36-DP1 φ17用　固定絞り1φ φ17 5.5(9) φ1.0 M15.5P0.5 1.6 3,500円  3,850円
TS-36-DP2 φ17用　固定絞り2φ φ17 5.5(9) φ2.0 M15.5P0.5 1.6 3,500円  3,850円
TS-36-DP3 φ17用　固定絞り3φ φ17 5.5(9) φ3.0 M15.5P0.5 1.6 3,500円  3,850円

※(　)内の数字は、オスタップ部を含む全長寸法（L寸法）となります。

■φ12mm用、φ17mm用可変絞り
開口径が調整出来ます。鏡筒光軸の明るさ調整にご使用下さい。側面ネジを緩めてクリック部を回し。再度ネジで固定します。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 開口径
(mm)		 重量
(g)		 税別
価格		  税込
価格
TS-38-IDP φ12用可変絞り φ12 11.5(14) φ0.5〜φ4.0 2.2 14,500円 15,950円
TS-36-IDP φ17用可変絞り φ17 13.0(16) φ0.5〜φ6.0 4.6 14,500円 15,950円

※(　)内の数字は、オスタップ部を含む全長寸法（L寸法）となります。

■φ12mm用、φ17mm用Cマウントアダプター
φ12mm、φ17mmの鏡筒やユニットをこちらの接続アダプターに連結Cマウントタップへ接続して下さい。 プリズムボックス等に連結すると像を他方向に投影も可能。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 内径
(mm)		 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		 税込
価格
TS-38-CAD φ12用Cマウントアダプター φ30 4(8) M10.5P0.5 M25.4P1/32 6.6 3,500円 3,850円
TS-36-CAD φ17用Cマウントアダプター φ30 4(8) M15.5P0.5 M25.4P1/32 6.6 3,500円 3,850円

※(　)内の数字は、オスタップ部を含む全長寸法（L寸法）となります。

■φ12mm用、φ17mm用エクステンダー
レンズホルダーにレンズを組込み、エクステンダーと組み合わせる（カメラ側に接続する） 事によって、作動距離を変えずに倍率を上げることが出来ます。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 倍率 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		 税込
価格
TS-38-EX1.5 φ12用×1.5エクステンダー φ12 19 1.5× M10.5P0.5 2.8 18,000円 19,800円
TS-38-EX2 φ12用×2エクステンダー φ12 23 2× M10.5P0.5 3.5 19,000円 20,900円
TS-38-EX5 φ12用×5エクステンダー φ12 43.5 5× M10.5P0.5 6 40,000円 44,000円
TS-36-EX1.5 φ17用×1.5エクステンダー φ17 26.0
(37.0)		 1.5× M15.5P0.5 8.2 18,000円 19,800円
TS-36-EX2 φ17用×2エクステンダー φ17 26.0
(37.0)		 2× M15.5P0.5 8.8 19,000円 20,900円
TS-36-EX3 φ17用×3エクステンダー φ17 38.5
(49.5)		 3× M15.5P0.5 12 20,000円 22,000円
TS-36-EX5 φ17用×5エクステンダー φ17 44.0
(10.83)		 5× M15.5P0.5 12 40,000円 44,000円

※(　)内の数字は、オスタップ部を含む全長寸法（L寸法）となります。

■φ12mm用、φ17mm用回転バレル
カメラやホルダー・鏡筒等を固定したまま回転させる事が出来ます。
ネジ留め1箇所にて固定も可能。省スペースでの回転を必要とされる方に最適です。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 内径
(mm)		 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		 税込
価格
TS-38-RTB φ12用回転バレル φ12 9 φ6.5 M10.5P0.5 1.4 5,000円 5,500円
TS-36-RTB φ17用回転バレル φ17 9 φ11.5 M15.5P0.5 2.2 5,000円 5,500円
■φ12mm用、φ17mm用側視バレル
入射光又は実像を直角方向へ投影することができます。
内部のプリズム・ミラーに関しては光学レンズ規格品と同等のスペックとなります。
製品番号 品名 外径
(mm)		 L寸法
(mm)		 マウント
サイズ
(mm)		 重量
(g)		 税別
価格		 税込
価格		 備考
TS-38-SV φ12用側視バレル φ12 14.6(18.6) M10.5P0.5 3 要問合 像は左右反転
しません
TS-36-SV φ17用側視バレル φ17 19.0(23.0) M15.5P0.5 8.4 要問合 像が左右反転
します
■φ12mm用、φ17mm用同軸照明鏡筒
筒横枠方向から光ファイバーやLED等の照明で得られた光軸をハーフミラーで反射し、対物レンズを通して直角方向へ照射します。
製品番号 品名 税別価格  税込価格
TS-38-CII φ12用同軸照明鏡筒 OPEN
TS-36-CII φ17用同軸照明鏡筒 OPEN
