マシンビジョン用手動ズームレンズ
TSZ-12575 手動ズームレンズ 6倍 f=12.5〜75mm

<図面>
品番 TSZ-12575
焦点距離 12.5〜75mm
最大口径比 1:1.8
絞り範囲 F1.8〜Close
ズーム比 6倍
画角(1/3インチ) WIDE:21.2°×16.1°
TELE:3.6°×2.7°
画角(1/2インチ) WIDE:28.3°×21.4°
TELE:4.8°×3.6°
画角(2/3インチ) WIDE:38.7°×29.3°
TELE:6.6°×4.9°
最大画面寸法 6.4×4.8(φ8mm)
イメージサイズ 2/3〜1/3インチ
バックフォーカス 17.19(In Air)mm
フランジバック 17.526mm
至近距離 1.0m
マクロ機能により0.2m
操作方法 マニュアル
マウント Cマウント
フィルターネジ M49 P=0.75
有効径 前側:φ44.0mm
後側:φ13.0mm
外形寸法 φ54.4×100.5mm
質量 約368g
使用温度 -10℃〜+50℃
価格 要問合せ
TSS-0848MZL-i(MO) 手動ズームレンズ 6倍 f=8〜48mm

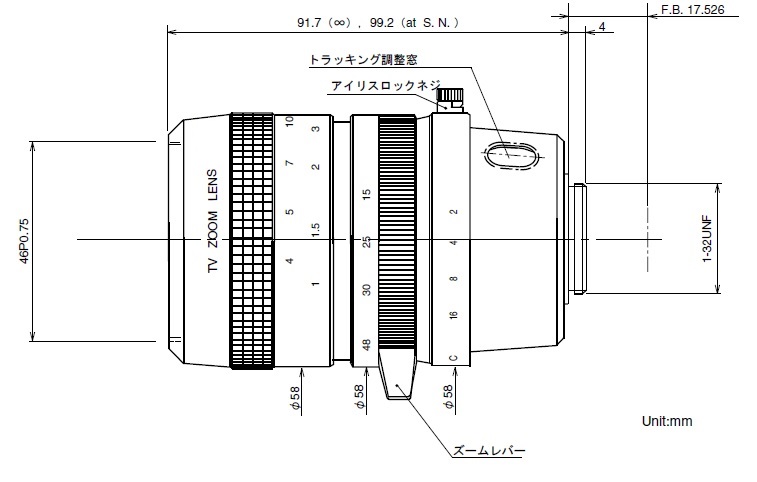

<図面>
品番 TSS-0848MZL-i(MO)
焦点距離 8〜48mm
最大口径比 1:1.0
絞り範囲 F1.0〜Close
ズーム比 6倍
画角 43.6°×33.4°(f=8mm)
7.7°×5.7°(f=48mm)
最大画面寸法 6.4×4.8(φ8mm)
イメージサイズ 1/4〜1/2インチ
バックフォーカス 14.56(In Air)mm
フランジバック 17.526mm
至近距離 1.0m(前玉面より)
サービスニア時: 0.3m
操作方法 マニュアル
マウント Cマウント
フィルターネジ M46 P=0.75
撮影範囲 74.3×54.9cm(8mm)
(37.2×27.5cm at S.N)
12.3×9.3cm(48mm)
(6.2×4.7cm at S.N)
外形寸法 φ58×102.4mm
質量 約395g
使用温度 -10℃〜+50℃
価格 47,000円(税別)

※S.N:サービスニア
※ サービスニア使用時、ズーミング中に一部ケラレを 生じる可能性あり

TSS-11569MZL-i(MO) 手動ズームレンズ 6倍 f=11.5〜69mm

<図面>
品番 TSS-11569MZL-i(MO)
焦点距離 11.5〜69mm
最大口径比 1:1.4
絞り範囲 F1.4〜Close
ズーム比 6倍
画角 41.9°×32.0°(f=11.5mm)
7.3°× 5.5°(f=69mm)
最大画面寸法 8.8×6.6mm(φ11mm)
イメージサイズ 1/4〜2/3インチ
バックフォーカス 17.93(In Air)mm
フランジバック 17.526mm
至近距離 1.0m(前玉面より)
サービスニア時: 0.3m
操作方法 マニュアル
マウント Cマウント
フィルターネジ M46 P=0.75
撮影範囲 72.8×54.6cm(11.5mm)
12.8×9.6cm(69mm)
外形寸法 φ58×107.8mm
質量 約395g
使用温度 -10℃〜+50℃
価格 50,000円(税別)

※ サービスニア使用時、ズーミング中に一部ケラレを 生じる可能性あり

TSS-16100MZL-i(AL) 手動ズームレンズ 6倍 f=16〜100mm

<図面>
品番 TSS-16100MZL-i(AL)
焦点距離 16〜100mm
最大口径比 1:1.9
絞り範囲 F1.9〜Close
ズーム比 6倍
画角 43.6°×33.4°(f=16mm)
7.3°× 5.5°(f=100mm)
最大画面寸法 12.8×9.6mm(φ16mm)
イメージサイズ 1/4〜1インチ
バックフォーカス 18.14(In Air)mm
フランジバック 17.526mm
至近距離 1.1m(前玉面より)
ワイドマクロ機構により
5cmまで接写可能
操作方法 マニュアル
マウント Cマウント
フィルターネジ M58 P=0.75
撮影範囲 81.2×60.9cm(16mm)
(マクロ時 7.2 ×5.4cm)
13.6×10.2cm(100mm)
外形寸法 φ62.8×136.6mm
φ90.4×169.6mm
(フード使用時)
質量 約620g
約660g
(フード使用時)
使用温度 -10℃〜+50℃
価格 53,000円(税別)
