8倍マクロズームレンズ TS-93005

ダウンロード

• 外観図
• カタログ

TS-93005の特長

光学倍率0.8x～6.4x、WD83mm、Cマウント、1/2インチ～1/4インチ対応
高倍率・長作動マイクロスコープ

ズーム比8x　光学倍率0.8x～6.4x　WD＝83mm

最も要望の高い倍率範囲と長作動を実現しました。

マイクロスコープ用に設計された銀鏡筒シリーズはコンパクトで装置組込にも最適

機能性重視の洗練されたデザイン、マイクロスコープ用に最適です。φ40 x 152mmと小型・軽量のため、装置への組み込みに適した、汎用性の高いマクロズームレンズです。 *(オスタップ除く）

絞り付き

絞り機構付きなので、明るさや被写界深度の調整に便利です。

3種類のフロントコンバータで倍率調整（オプション）

別売の0.5x,2.0x,3.0xのフロントコンバータで低倍率／高倍率に変更可能です

充実した周辺機器

カメラ、照明、補助レンズ、スタンド等　充実した周辺機器を用意しました。

TS-93005仕様

倍率範囲		0.8x～6.4x
ズーム比		8.0x
物像間距離O/I (mm)		248.8
WD (mm)		83(鏡筒端～被写体：78.78±5％)
鏡筒サイズ (mm)		152
マウント		C-mount
適合CCDサイズ		1/1.8″,1/2″,1/3″,1/4″
光学倍率		0.8x	2.25x	6.4x
Ｆナンバー	物体側	11.9	4.2	3.8
	像側	9.5	8.5	24.0
NA	物体側	0.042	0.118	0.133
	像側	0.053	0.053	0.021
イメージサークル	物体側	φ10.8	φ3.8	φ1.4
	像側	φ8.6	φ8.6	φ8.6
被写界深度 (mm)	物体側	0.30	0.04	0.02
	像側	0.20	0.20	0.80
解像力 (本/mm)	物体側	125本	352本	396本
	像側	158本	158本	63本
TVディストーション		+0.1％以下	+0.1％以下	+0.3％以下
重量 (g)		300
サイズ (mm)		φ40×152

光学倍率	1/2型CCD・CMOS		1/3型CCD・CMOS		1/4型CCD・CMOS
	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)
0.8x	61.0x	6.00×8.00	81.3x	4.50×6.00	108.4x	3.38×4.50
1.0x	76.2x	4.80×6.40	101.6x	3.60×4.80	135.5x	2.70×3.60
1.5x	114.3x	3.20×4.27	152.4x	2.40×3.20	203.2x	1.80×2.40
2.0x	152.4x	2.40×3.20	203.2x	1.80×2.40	270.9x	1.35×1.80
3.0x	228.6x	1.60×2.13	304.8x	1.20×1.60	406.4x	0.90×1.20
4.0x	304.8x	1.20×1.60	406.4x	0.90×1.20	541.9x	0.68×0.90
5.0x	381.0x	0.96×1.28	508.0x	0.72×0.96	677.3x	0.54×0.72
6.0x	452.2x	0.8×1.07	609.6x	0.60×0.80	812.8x	0.45×0.60
6.4x	487.7x	0.75×1.00	650.2x	0.56×0.75	867.0x	0.42×0.56

• 24インチモニター使用時
  上記倍率はモニターインチが増加すると、より高くなります。また、イメージャーサイズが小さくなるほど倍率は上がります。
  算出方法：モニター倍率 = モニターインチ数 x 25.4(1インチ)

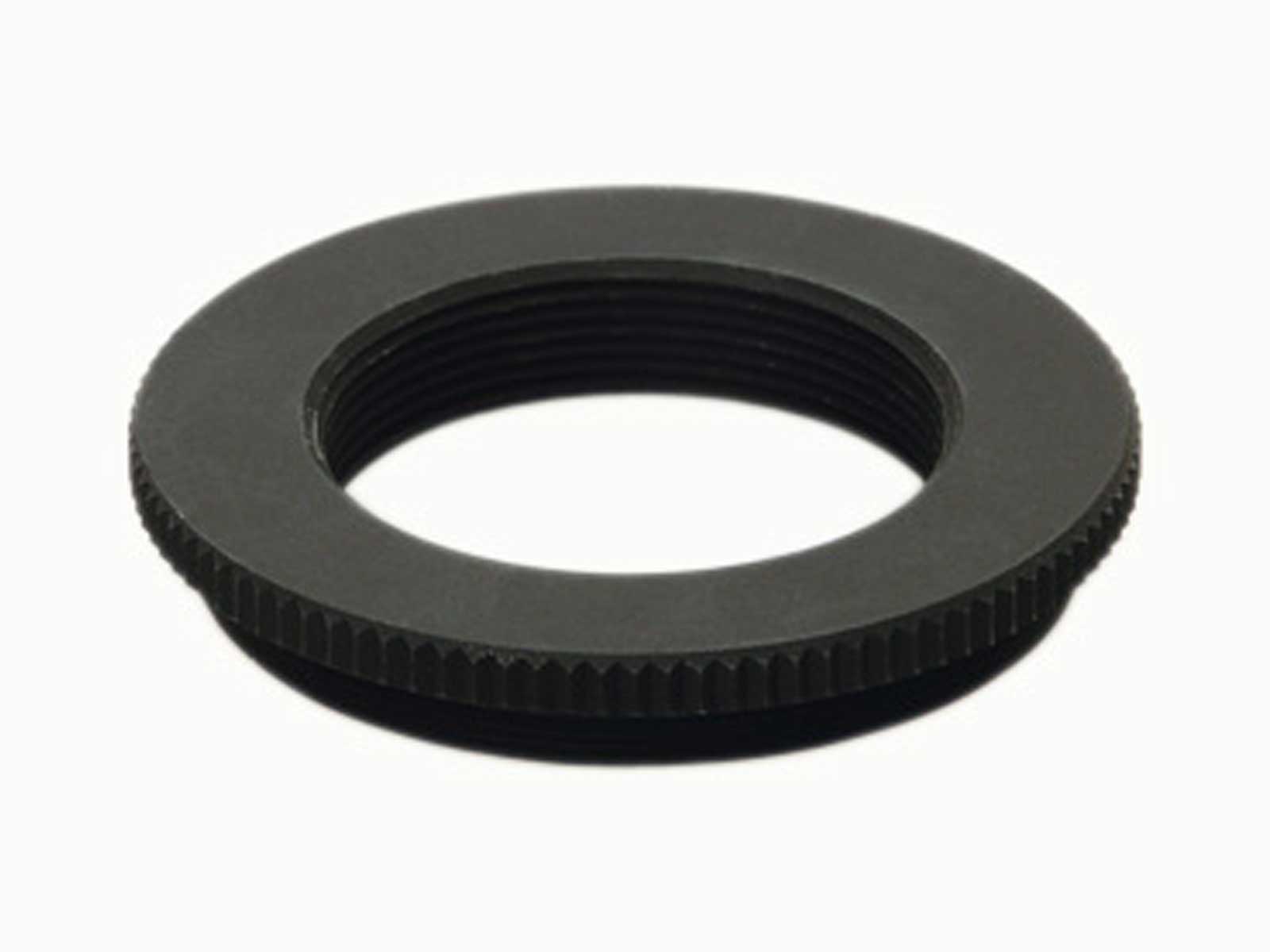

TS-93005用オプション

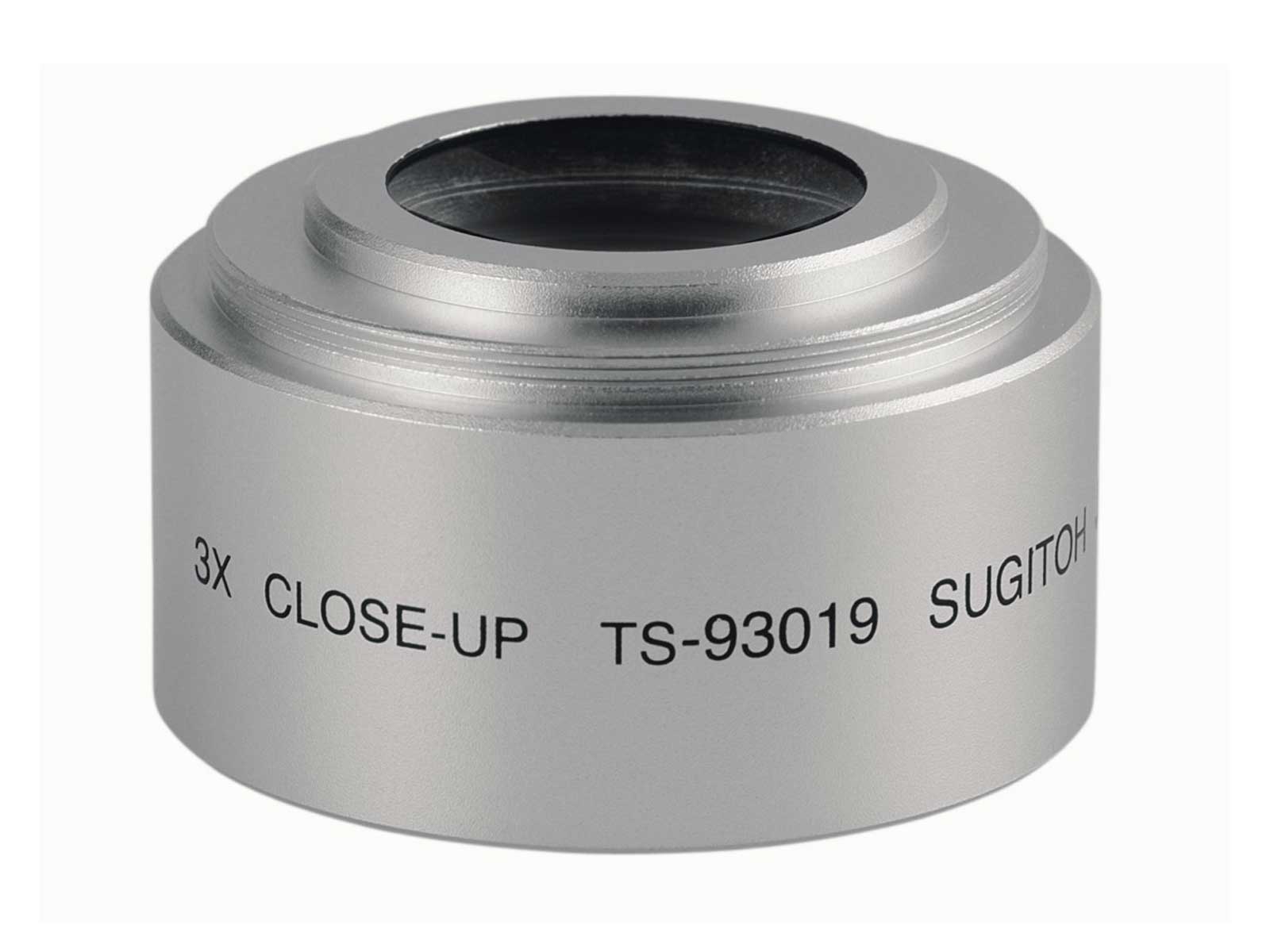

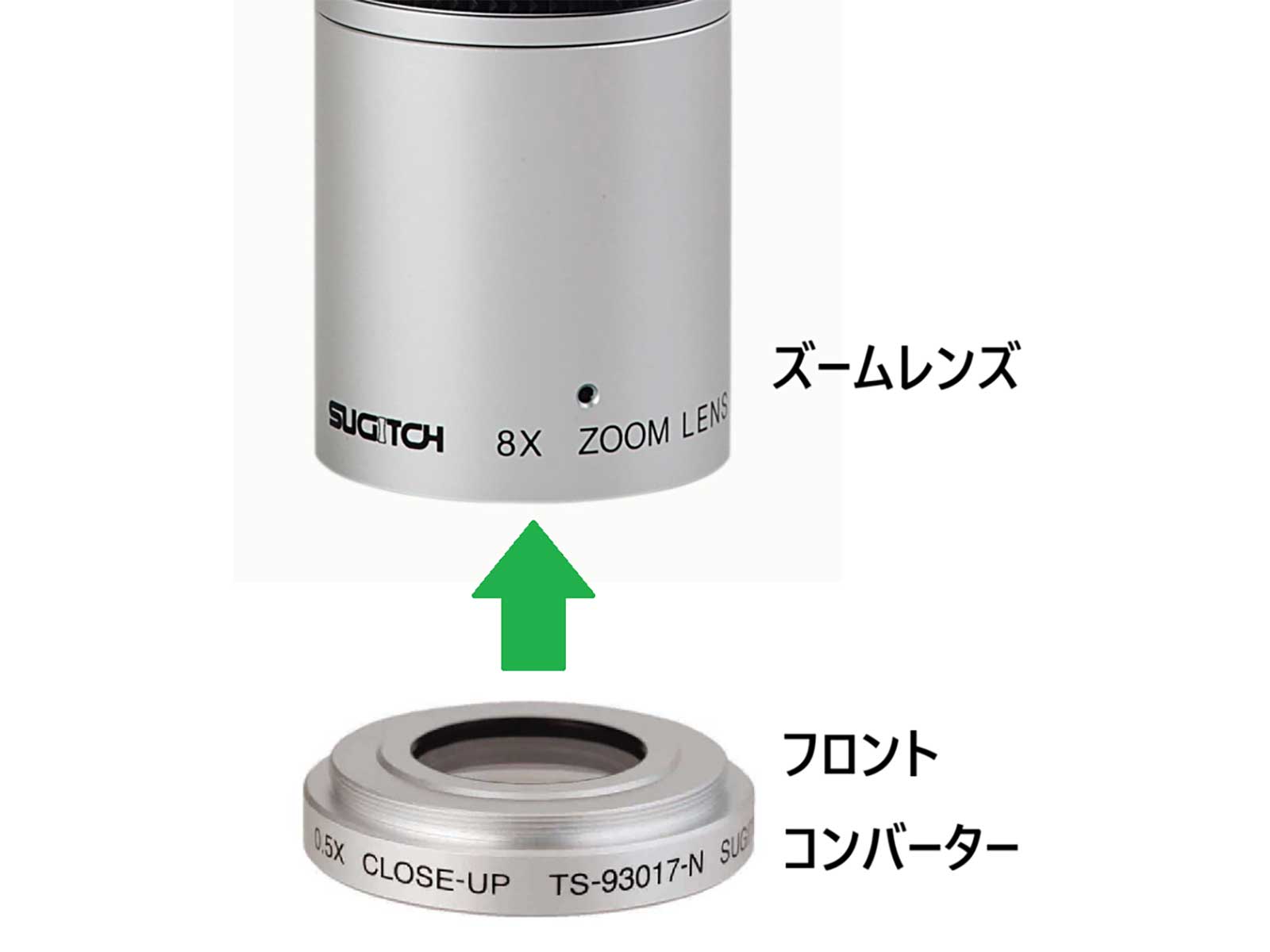

フロントコンバータ

明るさを変えずに倍率を変更できます（WDは変わります）　レンズの前に取り付けます。

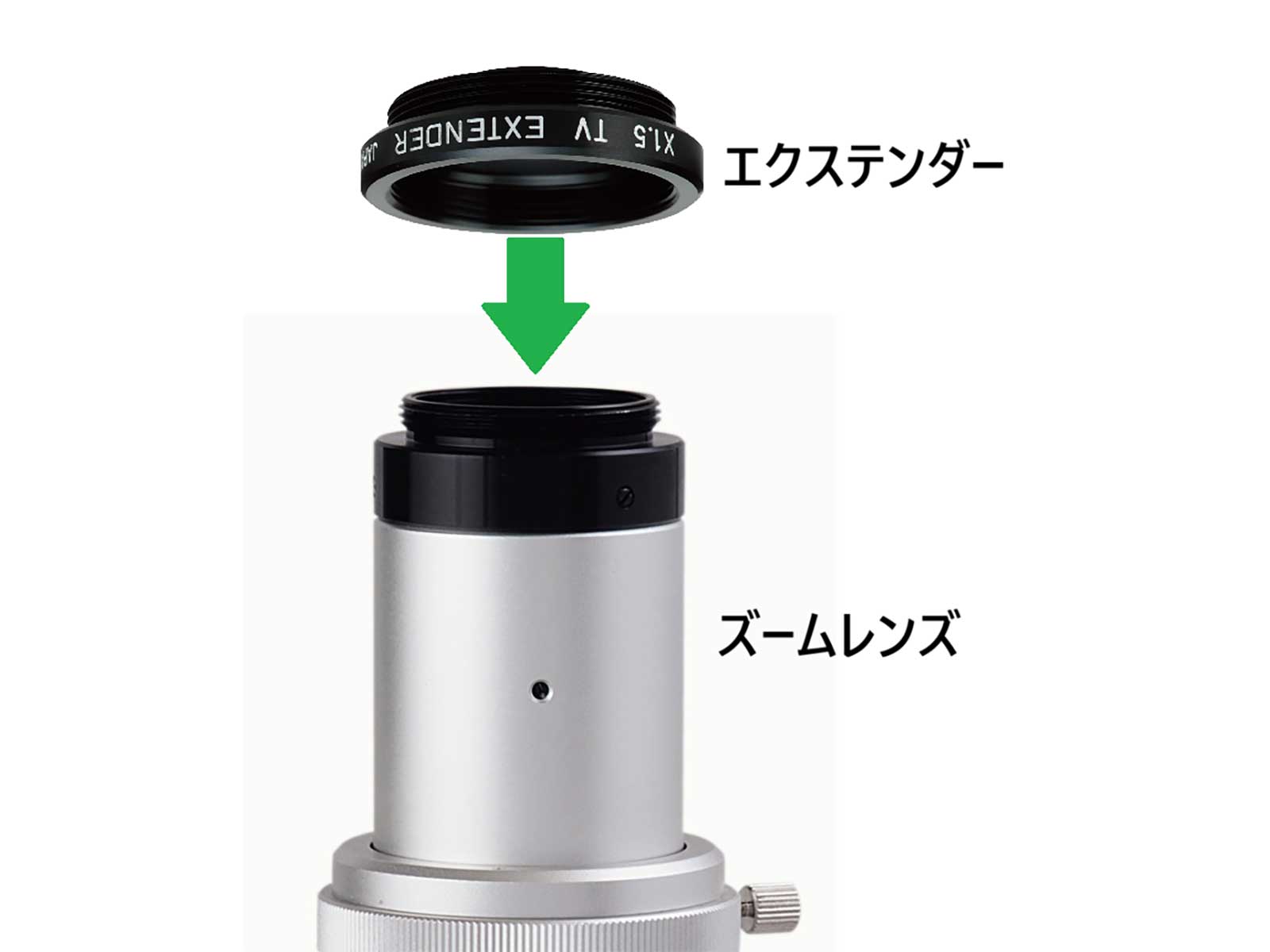

エクステンダーレンズ

WDを変えずに倍率を変更できます（明るさが変わります）。レンズの後ろ（Cマウント）へ取り付けます。

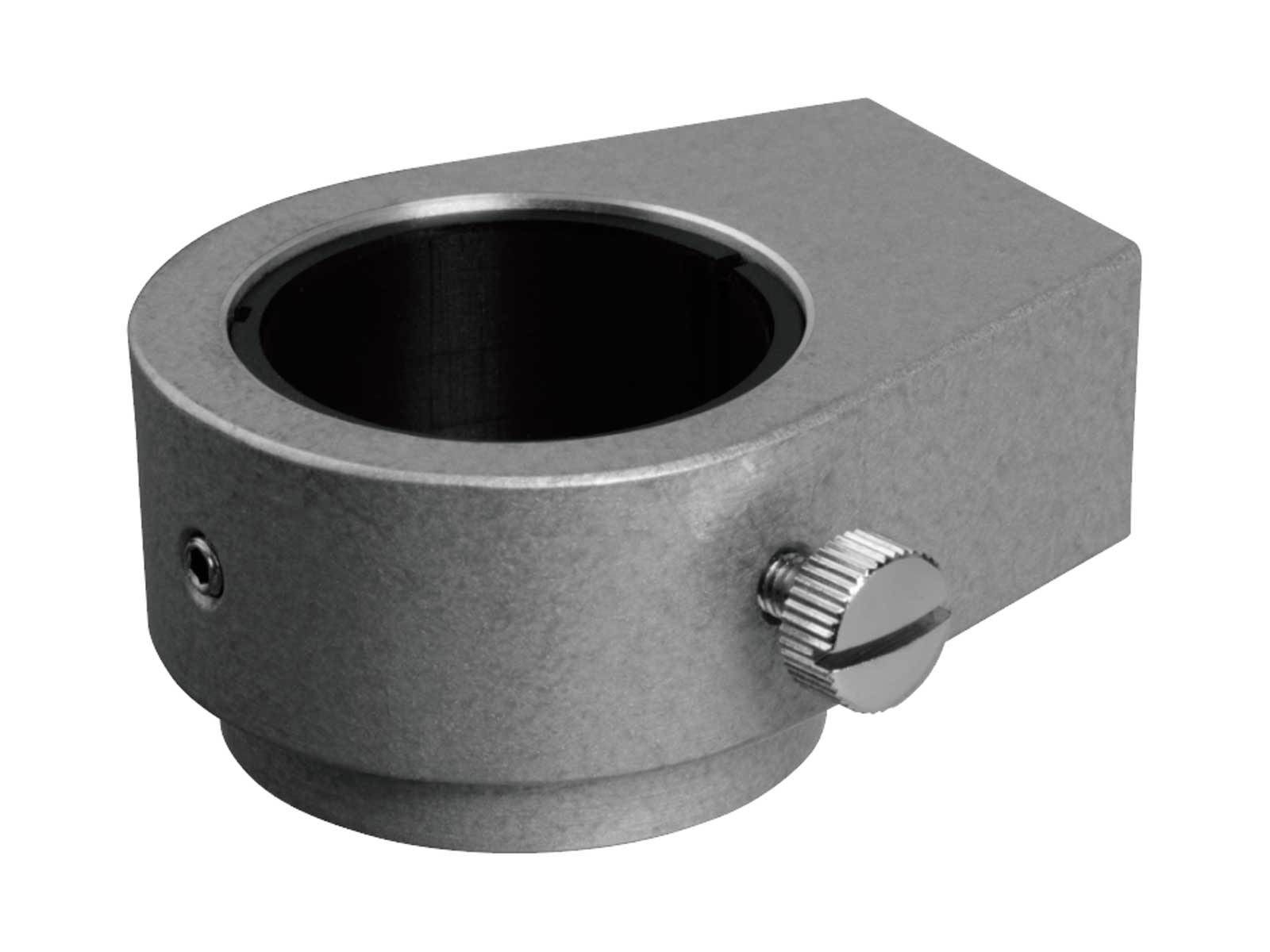

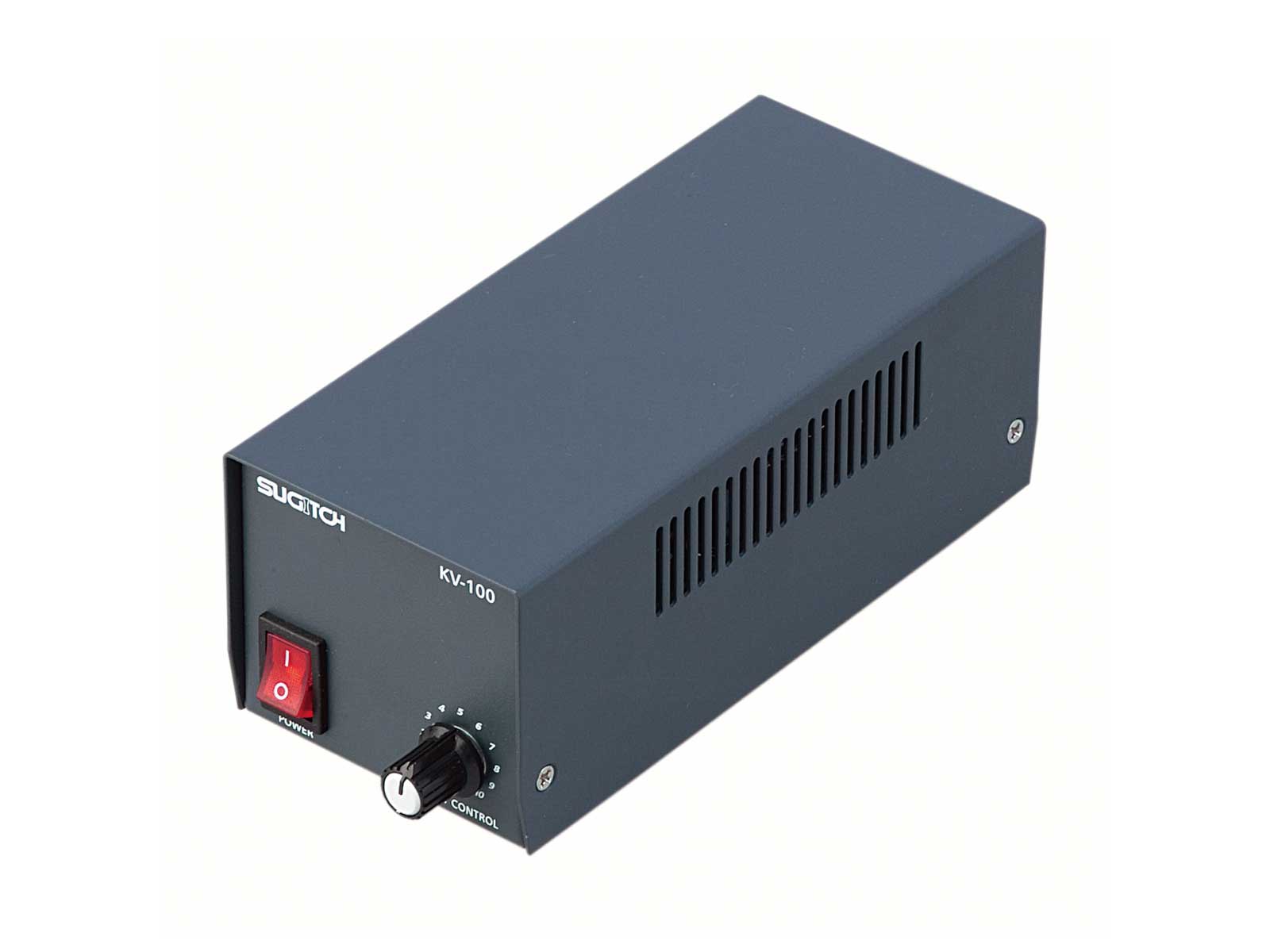

専用LED照明／スタンドアダプター

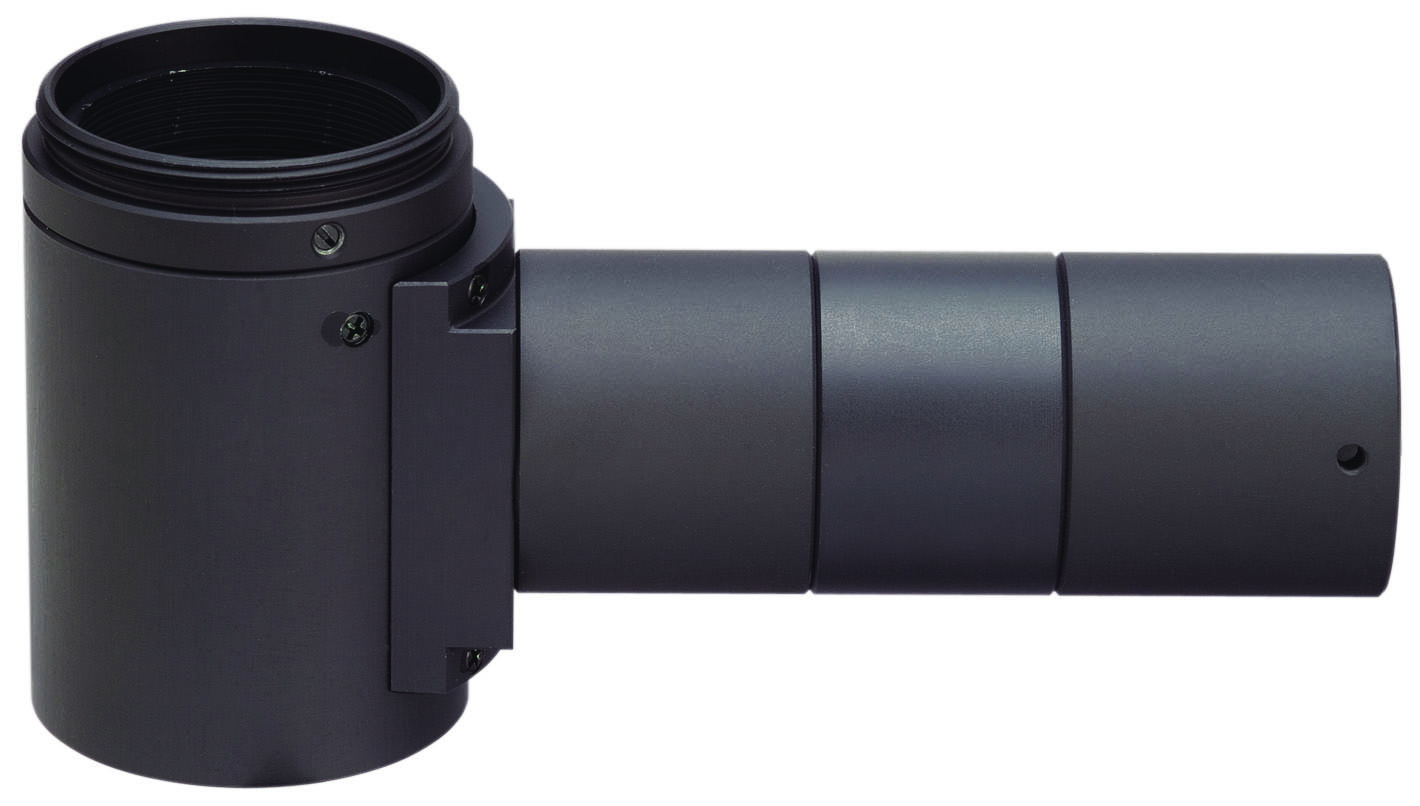

同軸落射照明（TS-93002-CII 同軸落射鏡筒を接続する場合）

同軸落射照明（TS-0113H プリズムボックスを接続する場合）
