TS-93003NI |
|
|
| 光学倍率0.65x～5.2x、WD39.5mm、Cマウント、1/2～1/4インチ対応 高解像・高倍率・コンパクト |
 |
| ■ |
ズーム比8× 光学倍率0.65×～5.2× WD＝39.5mm |
|
広範囲撮影からズームアップが可能な低倍率マクロを実現しました。
|
| ■ |
小型・軽量、高い汎用性 |
|
小型・軽量のシンプルな鏡筒、汎用性の高いマクロズームレンズです。
|
| ■ |
絞り付き |
|
絞り機構付きなので、明るさや被写界深度の調整に便利です。 |
| ■ |
フロントコンバータで倍率調整（オプション） |
|
フロントコンバータにより、倍率アップ調整が可能です。(WDが短くなります) |
| ■ |
充実した周辺機器 |
|
カメラ、照明、補助レンズ、スタンド等 充実した周辺機器を用意しました。
|
|
|
| レンズ仕様 |
| 製品番号 |
TS-93003NI |
| 倍率範囲 |
0.65×5.2× |
| ズーム比 |
8.0× |
| 物像間距離O/I |
166.4㎜ |
| WD |
39.5㎜(鏡筒端～被写体：35.7±5％) |

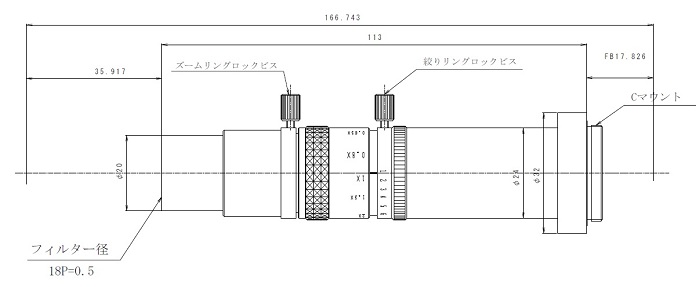

| 鏡筒サイズ |
全長113㎜(ねじ除く) 物体側外径φ20 像側外径φ32㎜ |
| マウント |
C-mount |
| 適合CCDサイズ |
1/2″,1/3″,1/4″ |
| 光学倍率 |
0.66× |
1.50× |
5.10× |
| Ｆナンバー | 物体側 |
16.7 |
7.3 |
2.9 |
| 像側 |
11.0 |
11.0 |
15.0 |
| NA | 物体側 |
0.030 |
0.068 |
0.170 |
| 像側 |
0.045 |
0.045 |
0.033 |
| イメージサークル | 物体側 |
φ12.1 |
φ5.3 |
φ1.6 |
| 像側 |
φ8.0 |
φ8.0 |
φ8.0 |
| 被写界深度(mm) | 物体側 |
0.57 |
0.10 |
0.01 |
| 像側 |
0.25 |
0.22 |
0.35 |
解像力(本/mm)
| 物体側 |
75.9本 |
165.0本 |
357.0本 |
| 像側 |
115本 |
110本 |
70本 |
| TVディストーション |
+0.07％以下 |
+0.08％以下 |
+0.09％以下 |
| 重量 |
約100ｇ |

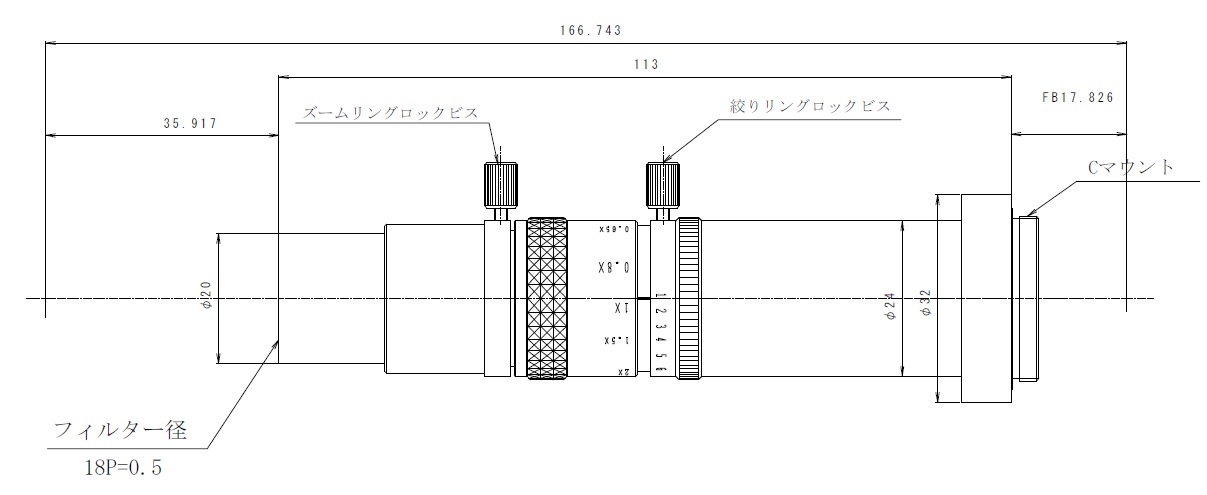

| 外観寸法 |
φ32×113±0.5mm |
| 価格 |
125,000円(税別)
137,500円（税込） |
|
 |
|
|
| 倍率 |
| 光学倍率 |
1/2インチCCD・CMOS |
1/3インチCCD・CMOS |
1/4インチCCD・CMOS |
| モニター倍率 |
視野範囲 |
モニター倍率 |
視野範囲 |
モニター倍率 |
視野範囲 |
| 0.65× |
30.96× |
7.48×9.97mm |
41.8× |
5.61mm×7.48mm |
55.03× |
4.21mm×5.61mm |
| 0.7× |
33.34× |
6.94×9.26mm |
44.45× |
5.21mm×6.94mm |
59.27× |
3.90mm×5.21mm |
| 1.0× |
47.63× |
4.86×6.48mm |
63.5× |
3.64mm×4.86mm |
84.67× |
2.73mm×3.64mm |
| 2.0× |
95.25× |
2.43×3.24mm |
127× |
1.82mm×2.43mm |
169.33× |
1.3mm×1.82mm |
| 3.0× |
142.88× |
1.62×2.16mm |
190.5× |
1.21mm×1.62mm |
254× |
0.91mm×1.21mm |
| 4.0× |
190.5× |
1.21×1.62mm |
254× |
0.92mm×1.21mm |
338.67× |
0.68mm×0.92mm |
| 5.2× |
247.65× |
0.93×1.25mm |
330.2× |
0.70mm×0.93mm |
440.27× |
0.53mm×0.70mm |
|
|
|
| 旧タイプTS-93003用フロントコンバータ(オプション) |
WDと倍率を変更できます レンズの前に取り付けます
(注：TS-93003NIに使用する場合倍率が下がるとケラれます。） |
| 製品番号 |
TS-WD-50 |
TS-WD-75 |
TS-WD-100 |
| W.D. |
50mm |
75mm |
100mm |
| ズーム倍率 |
0.400～3.240X |
0.280～2.240X |
0.214～1.712X |
| 価格 |
8,500円(税別)
9,350円（税込） |
8,500円(税別)
9,350円（税込） |
8,500円(税別)
9,350円（税込） |
 |
 |
 |
 |
|
|
| エクステンダーレンズ(オプション) |
|
WDを変えずに倍率を変更できます（明るさが変わります） レンズの後ろ（Cマウント）へ取り付けます |
| 製品番号 |
TS-EX-15 |
TS-EX-20 |
TS-EX-30 |
TS-EX-50 |
| 品名 |
1.5×エクステンダー |
2.0×エクステンダー |
3.0×エクステンダー |
5.0×エクステンダー |
| 価格 |
11,000円(税別)
12,100円（税込） |
12,000円(税別)
13,200円（税込） |
20,000円(税別)
22,000円（税込） |
27,000円(税別)
29,700円（税込） |
 |
 |
 |
 |
 |
|
|
| プロテクトフィルター(オプション) |
| ■TS-PF-01 |
18 P0.5 プロテクトフィルター |
 |
両面マルチARコート硝子ウィンドを採用したプロテクトフィルターです。TS-93001VSやTS-93003NIなど
フィルターサイズφ18 P0.5の製品に装着することが可能です。
| 製品番号 |
品名 |
コート |
マウント |
重量
(g) |
税抜価格 |
税込価格 |
| TS-PF-01 |
18 P0.5 プロテクトフィルター |
両面マルチARコート |
18 P0.5 |
|
9,800円 |
10,780円 |
|
|
|
|
| LED照明セット(オプション) |
 |
TS-93003N-CZ5
詳細はこちらよりご覧ください。 |
 |
TS-LAX-3050FW 白色LEDリング照明48灯内径30mm外径50mm
価格：３5,000円(税別)
■ 取付径： 14～30mm
■ 入力電圧： AC90～240V
■ 出力電圧： DC12V
■ 最大出力： 10 W
■ 有効WD： 40～160 mm
■ 最大輝度： 12000～15000 LUX
■ 色温度： 65000～7000K
■ 定格寿命 30000時間
■ 有効範囲： 75㎜
■ 形状：セパレートタイプ |
■ 材質：プラスチック、アルミ合金
■ LEDホルダー内径： 30mm
■ LEDホルダー外径： 50mm
■ 使用LED数： 48個
■ 調光付AC電源付属
■ 対応可能杉藤製ズームレンズ製品番号：
TS-93001 (0.1～0.4ｘ マクロズームレンズ）
TS-93002NI (0.1～0.8x マクロズームレンズ)
TS-93003NI (0.65～5.2x マクロズームレンズ) |
