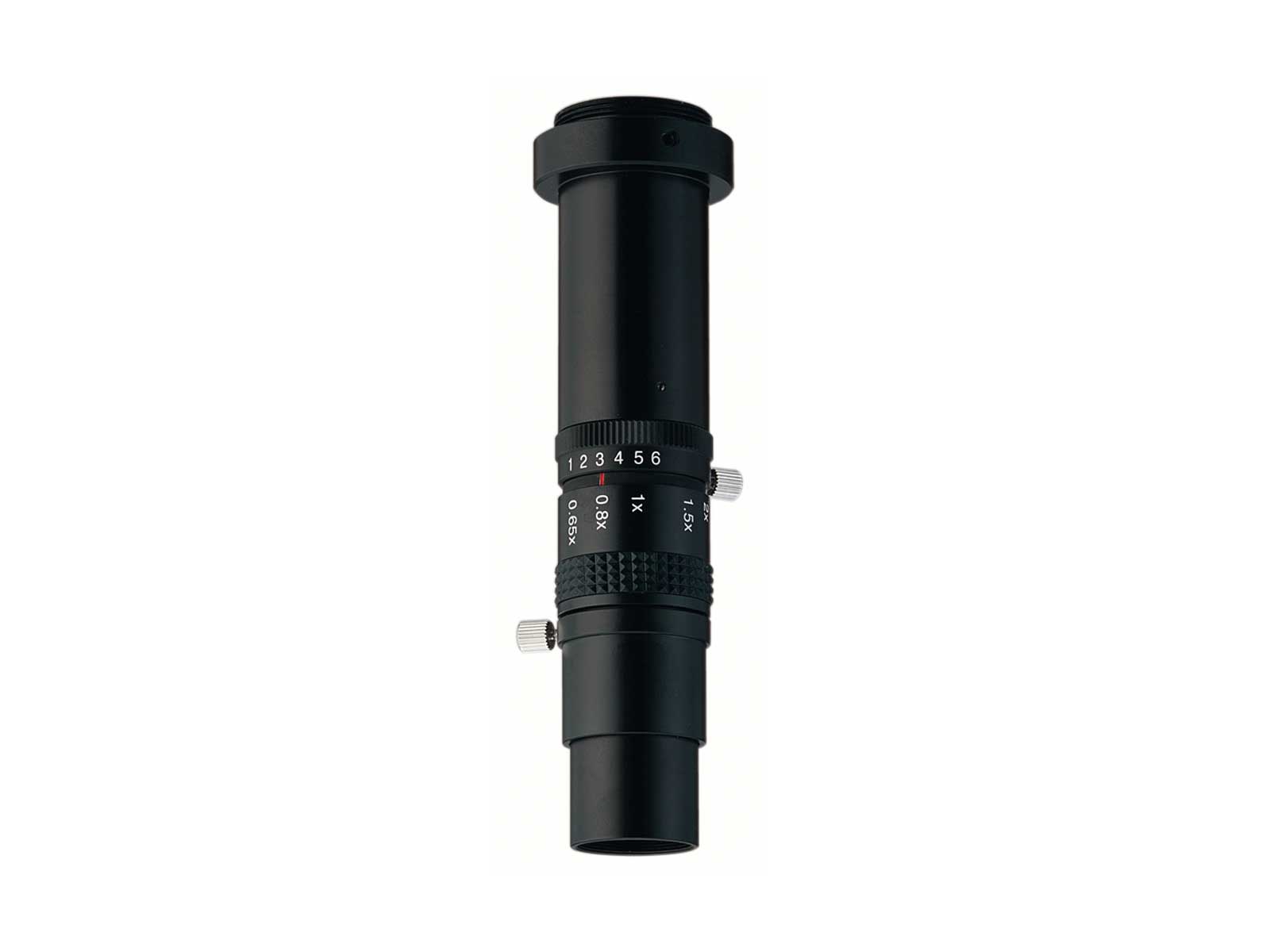

8倍マクロズームレンズ TS-93003NI

ダウンロード

• 外観図
• カタログ

TS-93003NIの特長

光学倍率0.65x～5.2x、WD39.5mm、Cマウント、1/2～1/4インチ対応
高解像・高倍率・コンパクト

ズーム比8x　光学倍率0.65x～5.2x　WD＝39.5mm

広範囲撮影からズームアップが可能な低倍率マクロを実現しました。

小型・軽量、高い汎用性

小型・軽量のシンプルな鏡筒のため、装置への組み込みに適した、汎用性の高いマクロズームレンズです。

絞り付き

絞り機構付きなので、明るさや被写界深度の調整に便利です。

フロントコンバータで倍率調整（オプション）

フロントコンバータにより、倍率アップ調整が可能です。(WDが短くなります)

充実した周辺機器

カメラ、照明、補助レンズ、スタンド等　充実した周辺機器を用意しました。

TS-93003NI仕様

倍率範囲		0.65x～5.2x
ズーム比		8.0x
物像間距離O/I (mm)		166.4
WD (mm)		39.5(鏡筒端～被写体：35.7±5％)
鏡筒サイズ		全長113(ねじ除く) 物体側外径φ20 像側外径φ32
マウント		C-mount
適合CCDサイズ		1/2″,1/3″,1/4″
光学倍率		0.66x	1.50x	5.10x
Ｆナンバー	物体側	16.7	7.4	2.9
	像側	11.1	11.1	15.2
NA	物体側	0.030	0.068	0.170
	像側	0.045	0.045	0.033
イメージサークル	物体側	φ12.1	φ5.3	φ1.5
	像側	φ8.0	φ8.0	φ8.0
被写界深度 (mm)	物体側	0.57	0.10	0.01
	像側	0.25	0.22	0.35
解像力 (本/mm)	物体側	89本	203本	507本
	像側	134本	134本	98本
TVディストーション		+0.07％以下	+0.08％以下	+0.09％以下
重量 (g)		100
サイズ (mm)		φ32×113±0.5

光学倍率	1/2型CCD・CMOS		1/3型CCD・CMOS		1/4型CCD・CMOS
	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)
0.65x	49.5x	7.38×9.85	66.0x	5.54×7.38	88.1x	4.15×5.54
0.7x	53.3x	6.86×9.14	71.1x	5.14×6.86	94.8x	3.86×5.14
1.0x	76.2x	4.80×6.40	101.6x	3.60×4.80	135.5x	2.70×3.60
2.0x	152.4x	2.40×3.20	203.2x	1.80×2.40	270.9x	1.35×1.80
3.0x	228.6x	1.60×2.13	304.8x	1.20×1.60	406.4x	0.90×1.20
4.0x	304.8x	1.20×1.60	406.4x	0.90×1.20	541.9x	0.68×0.90
5.2x	396.2x	0.92×1.23	528.3x	0.69×0.92	704.4x	0.52×0.69

• 24インチモニター使用時
  上記倍率はモニターインチが増加すると、より高くなります。また、イメージャーサイズが小さくなるほど倍率は上がります。
  算出方法：モニター倍率 = モニターインチ数 x 25.4(1インチ)

TS-93003NI用オプション

旧タイプTS-93003用フロントコンバータ

WDと倍率を変更できます。レンズの前に取り付けます。

• TS-93003NIに使用する場合倍率が下がるとケラれます。

エクステンダーレンズ

WDを変えずに倍率を変更できます（明るさが変わります）。レンズの後ろ（Cマウント）へ取り付けます。

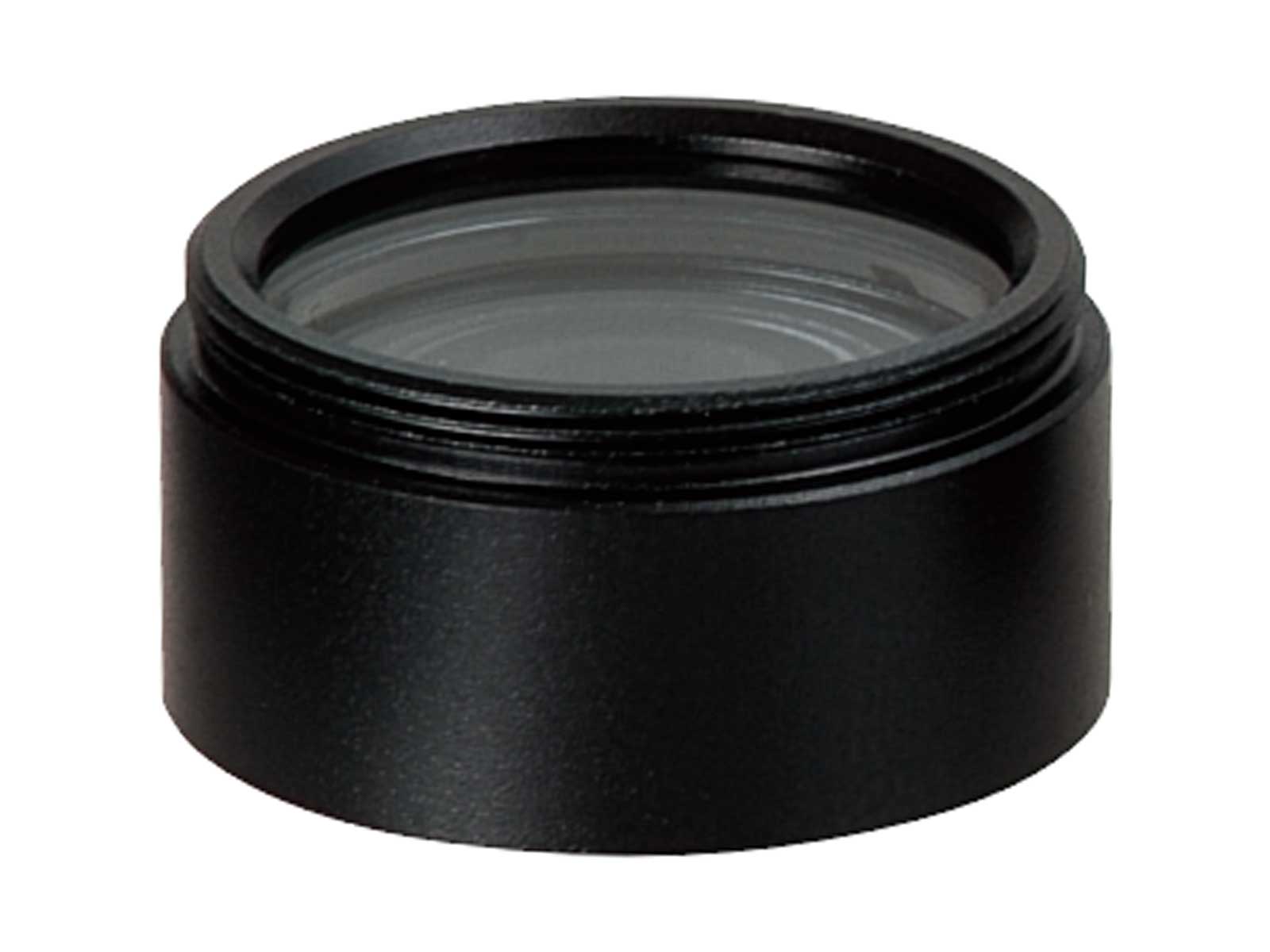

プロテクトフィルター

LED照明セット
