倍率範囲：0.65x～5.2x
ズーム比：8.0x
WD：39.5mm(鏡筒端～被写体：35.7±5％)
価格：
在庫状況：

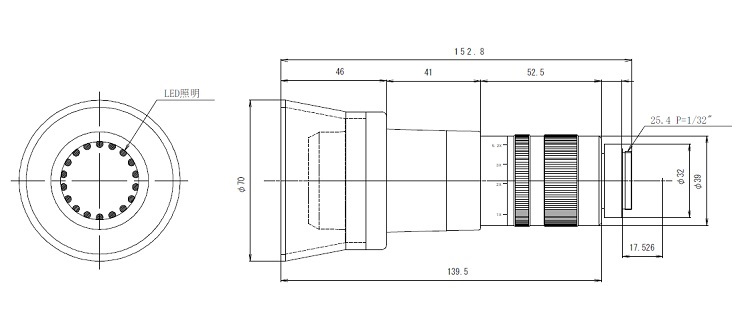

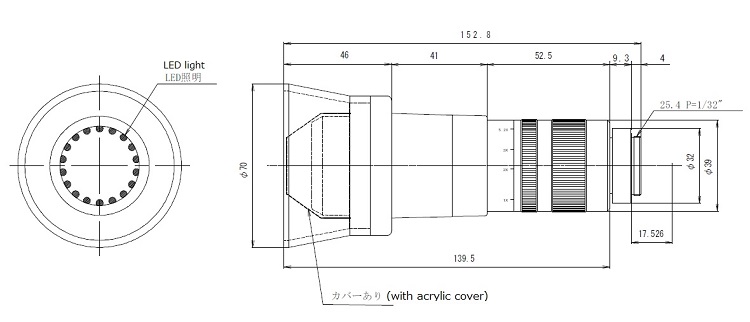

照明取り付け時の外観図
ダウンロード
TS-93003N-CZ5の特長
光学倍率0.65x～5.2x、WD39.5、Cマウント、1/2～1/4インチ対応
高解像・高倍率マイクロスコープ
ズーム比8x 光学倍率0.65x～5.2x WD＝39.5mm
広範囲撮影からズームアップが可能な低倍率マクロを実現しました。
小型・軽量で組み込みにも最適で高い汎用性
小型・軽量のシンプルな鏡筒設計により、組込み用途にも適した汎用性の高いマクロズームレンズです。
プロフェッショナル用途のマイクロスコープとしての性能を備えつつ、初めての方でも扱いやすい操作性を実現した一体型マイクロスコープレンズです。
LEDリング照明（別売）取付可能
用途に応じて専用LED照明をお選び頂けます。
フロントコンバータで倍率調整（オプション）
フロントコンバータにより、倍率アップ調整が可能です。(WDが短くなります)
充実した周辺機器
カメラ、照明、補助レンズ、スタンド等 充実した周辺機器を用意しました。ご要望の用途などを伺い、弊社にて最適なコンビネーションをご提案させていただきます。
TS-93003N-CZ5仕様
| 倍率範囲 | 0.65x～5.2x | |||
|---|---|---|---|---|
| ズーム比 | 8.0x | |||
| 物像間距離O/I (mm) | 166.4 | |||
| WD (mm) | 39.5(鏡筒端～被写体：35.7±5％) | |||
| マウント | C-mount | |||
| 適合CCDサイズ | 1/2″,1/3″,1/4″ | |||
| 光学倍率 | 0.65x | 1.50x | 5.2x | |
| Ｆナンバー | 物体側 | 16.7 | 7.4 | 2.9 |
| 像側 | 11.0 | 11.1 | 15.2 | |
| NA | 物体側 | 0.030 | 0.068 | 0.170 |
| 像側 | 0.045 | 0.045 | 0.033 | |
| イメージサークル | 物体側 | φ12.1 | φ5.3 | φ1.5 |
| 像側 | φ8.0 | φ8.0 | φ8.0 | |
| 被写界深度 (mm) | 物体側 | 0.57 | 0.10 | 0.01 |
| 像側 | 0.25 | 0.22 | 0.35 | |
| 解像力 (本/mm) | 物体側 | 89本 | 203本 | 507本 |
| 像側 | 134本 | 134本 | 98本 | |
| TVディストーション | +0.07％以下 | +0.08％以下 | +0.09％以下 | |
| 重量 (g) | – | |||
| サイズ (mm) | φ40 x 152.8 | |||
- 分解能、解像力はレーリー法による計算値を示します。
| 光学倍率 | 1/2型CCD・CMOS | 1/3型CCD・CMOS | 1/4型CCD・CMOS | |||
|---|---|---|---|---|---|---|
| モニター倍率 | 視野範囲 (mm) | モニター倍率 | 視野範囲 (mm) | モニター倍率 | 視野範囲 (mm) | |
| 0.65x | 49.5x | 7.38×9.85 | 66.0x | 5.54×7.38 | 88.1x | 4.15×5.54 |
| 0.7x | 53.3x | 6.86×9.14 | 71.1x | 5.14×6.86 | 94.8x | 3.86×5.14 |
| 1.0x | 76.2x | 4.80×6.40 | 101.6x | 3.60×4.80 | 135.5x | 2.70×3.60 |
| 2.0x | 152.4x | 2.40×3.20 | 203.2x | 1.80×2.40 | 270.9x | 1.35×1.80 |
| 3.0x | 228.6x | 1.60×2.13 | 304.8x | 1.20×1.60 | 406.4x | 0.90×1.20 |
| 4.0x | 304.8x | 1.20×1.60 | 406.4x | 0.90×1.20 | 541.9x | 0.68×0.90 |
| 5.2x | 396.2x | 0.92×1.23 | 528.3x | 0.69×0.92 | 704.4x | 0.52×0.69 |
- 24インチモニター使用時
上記倍率はモニターインチが増加すると、より高くなります。また、イメージャーサイズが小さくなるほど倍率は上がります。
算出方法：モニター倍率 = モニターインチ数 x 25.4(1インチ)
TS-93003N-CZ5用オプション

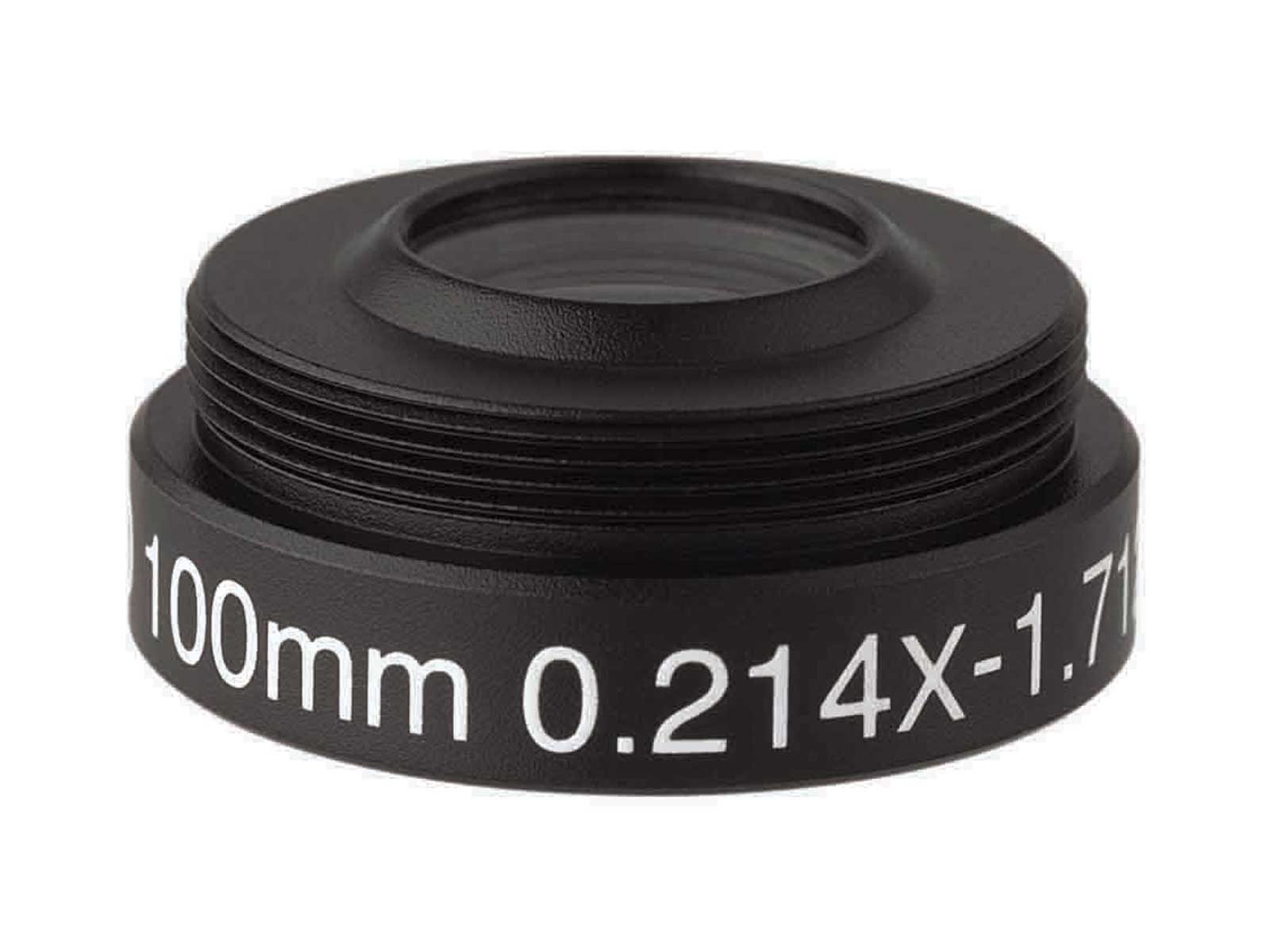

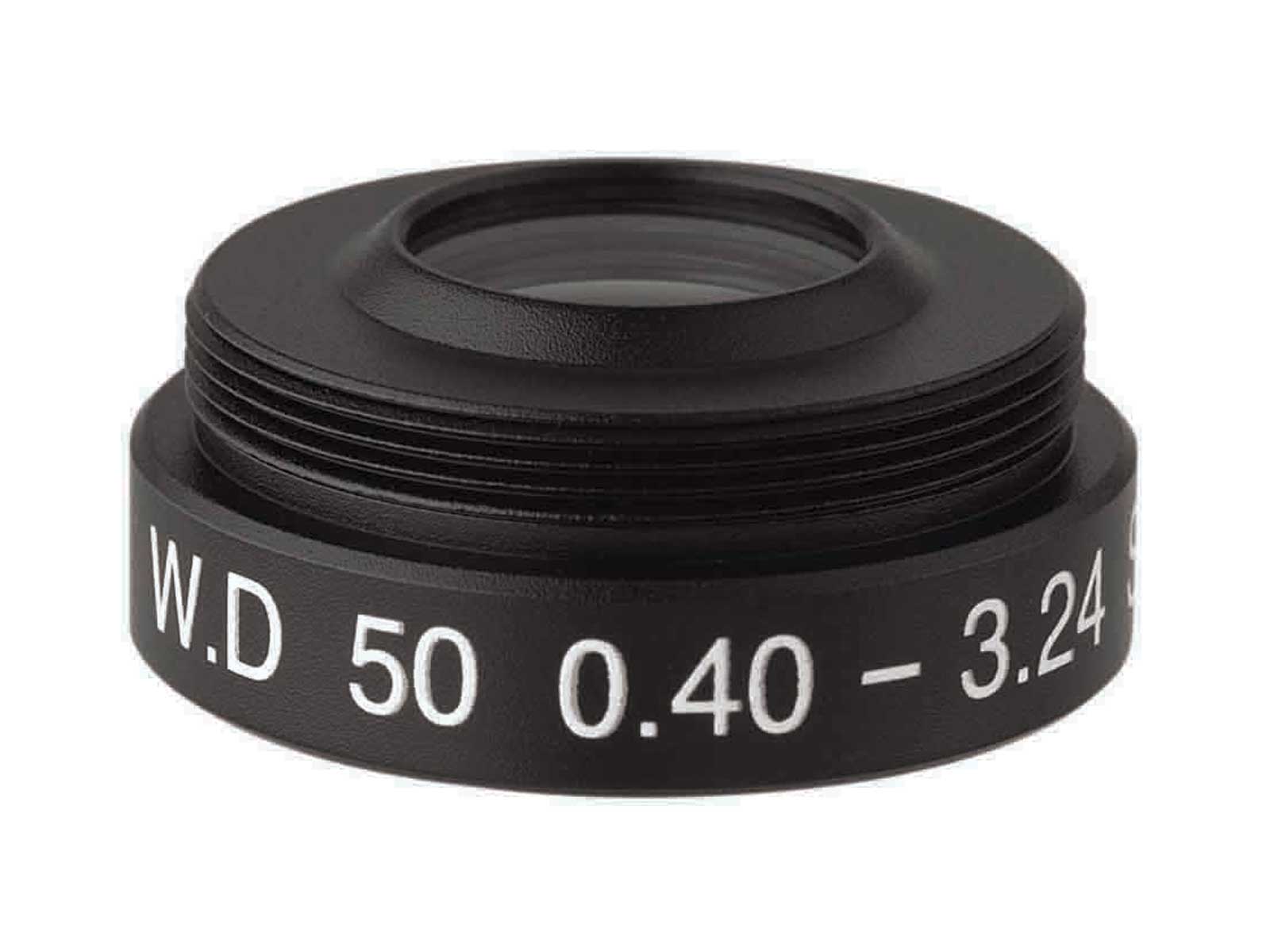

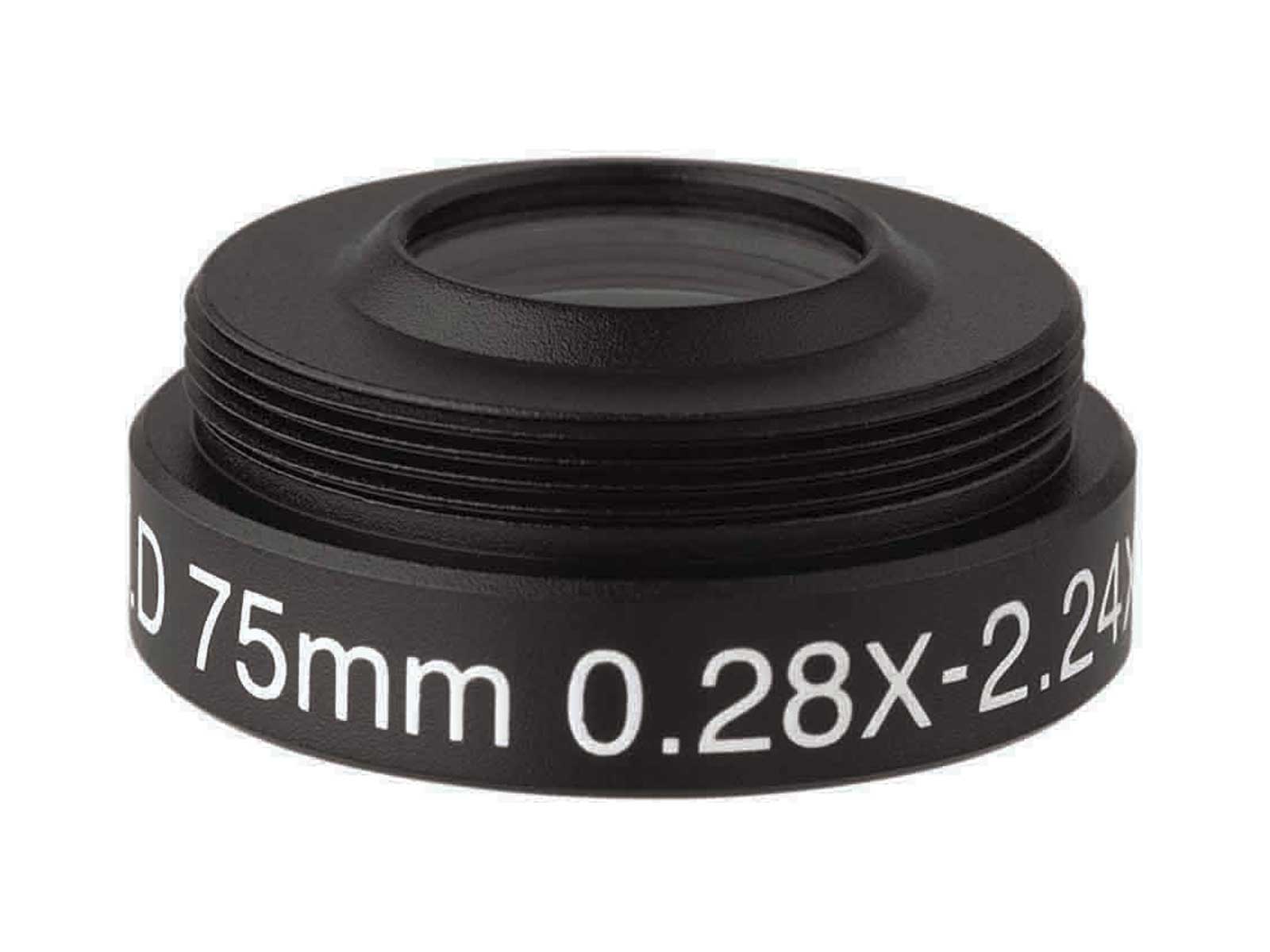

旧タイプTS-93003用フロントコンバータ
WDと倍率を変更できます。レンズの前に取り付けます。
- TS-93003NIに使用する場合、倍率が下がるとケラれます。
フロントコンバータ接続イメージ
エクステンダーレンズ
WDを変えずに倍率を変更できます（明るさが変わります）。レンズの後ろ（Cマウント）へ取り付けます。
エクステンダー接続イメージ

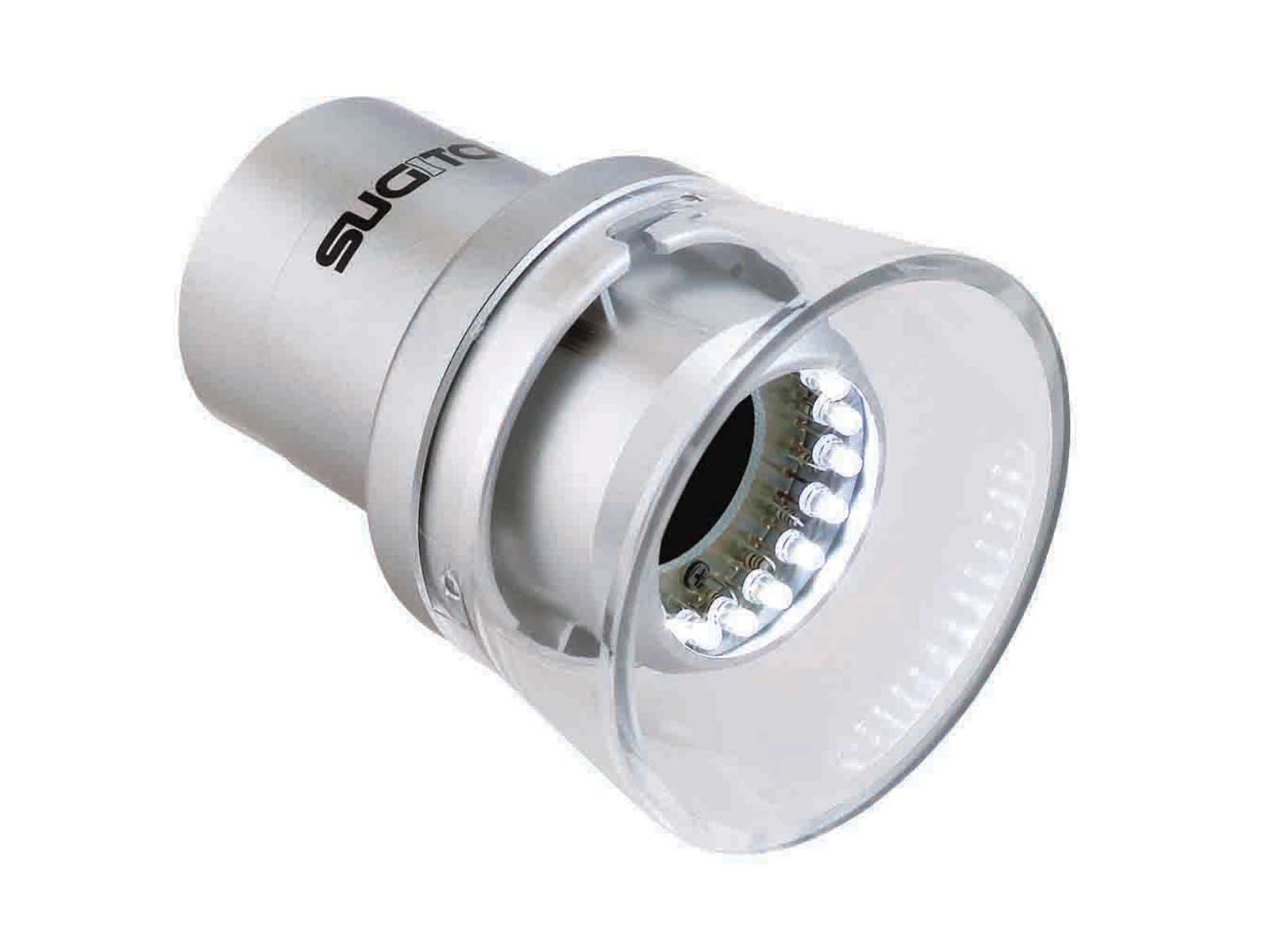

LEDリング照明
白色LEDリング照明
TS-LAX-CZ5WT
高輝度白色LED18灯

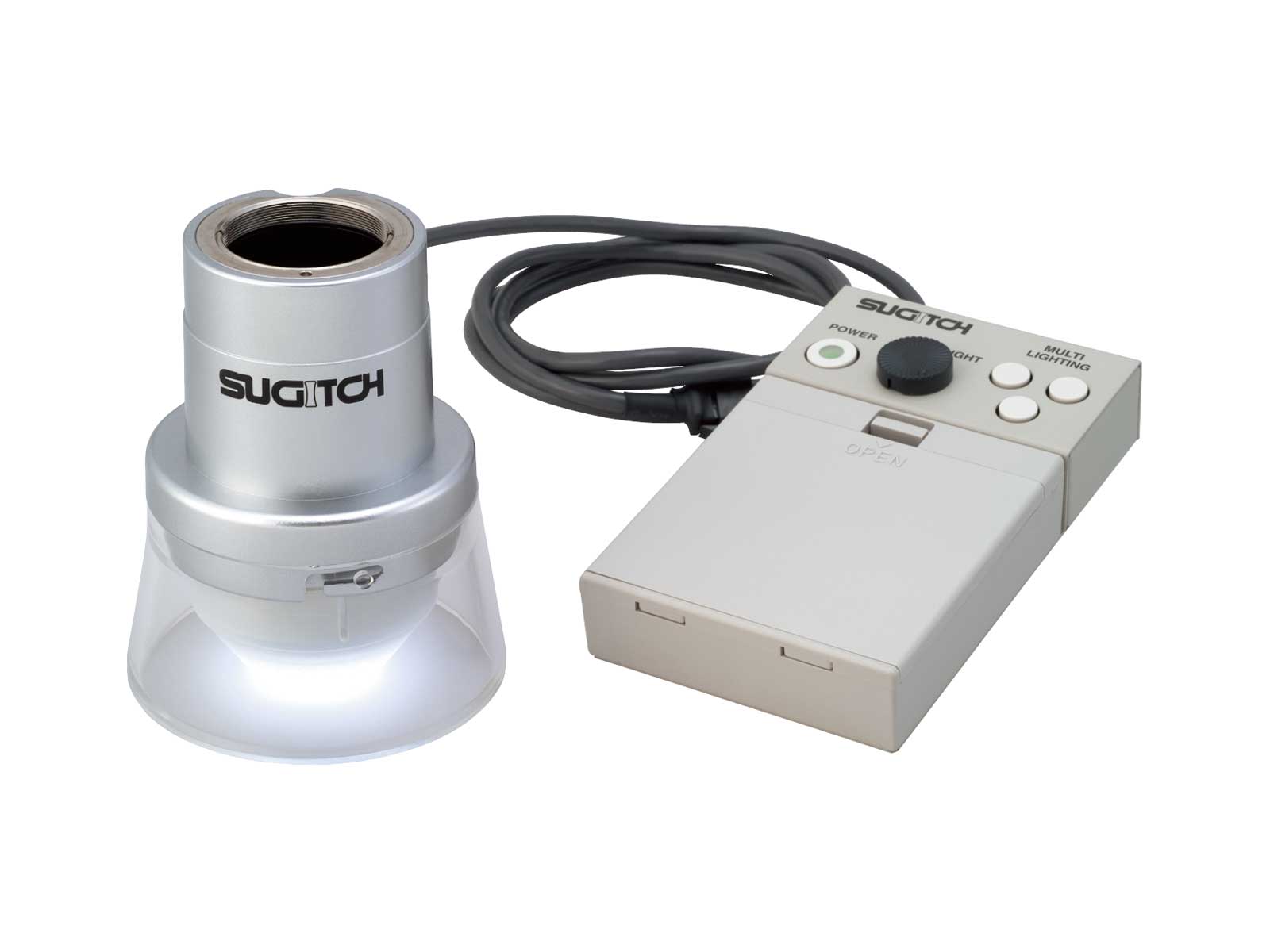

マルチLEDリング照明
TS-LAX-CZ5MLAC
高輝度白色LED18灯

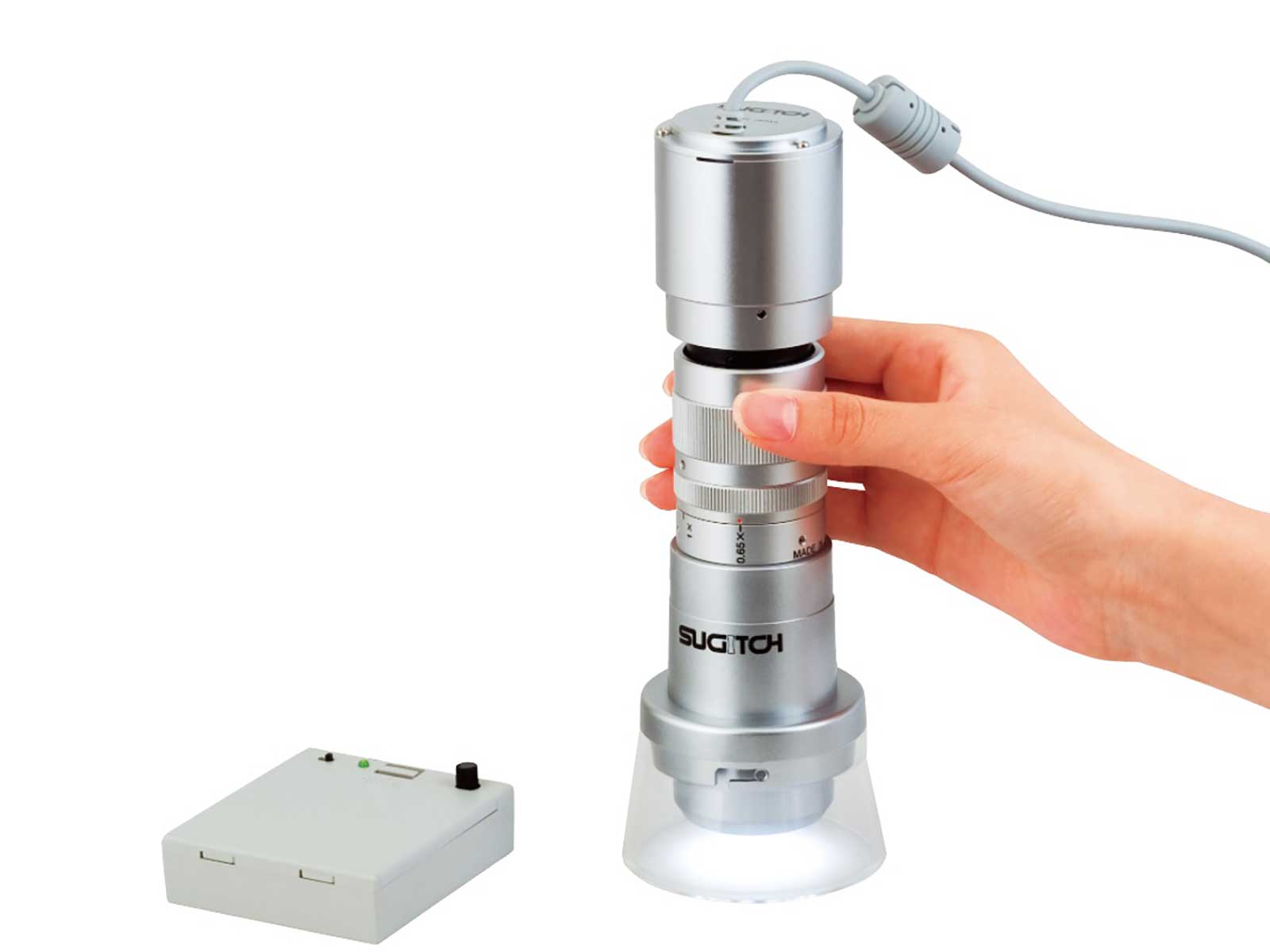

LEDリング照明取付イメージ
TS-93003N-CZ5＋USBカメラ
LEDリング照明用電源

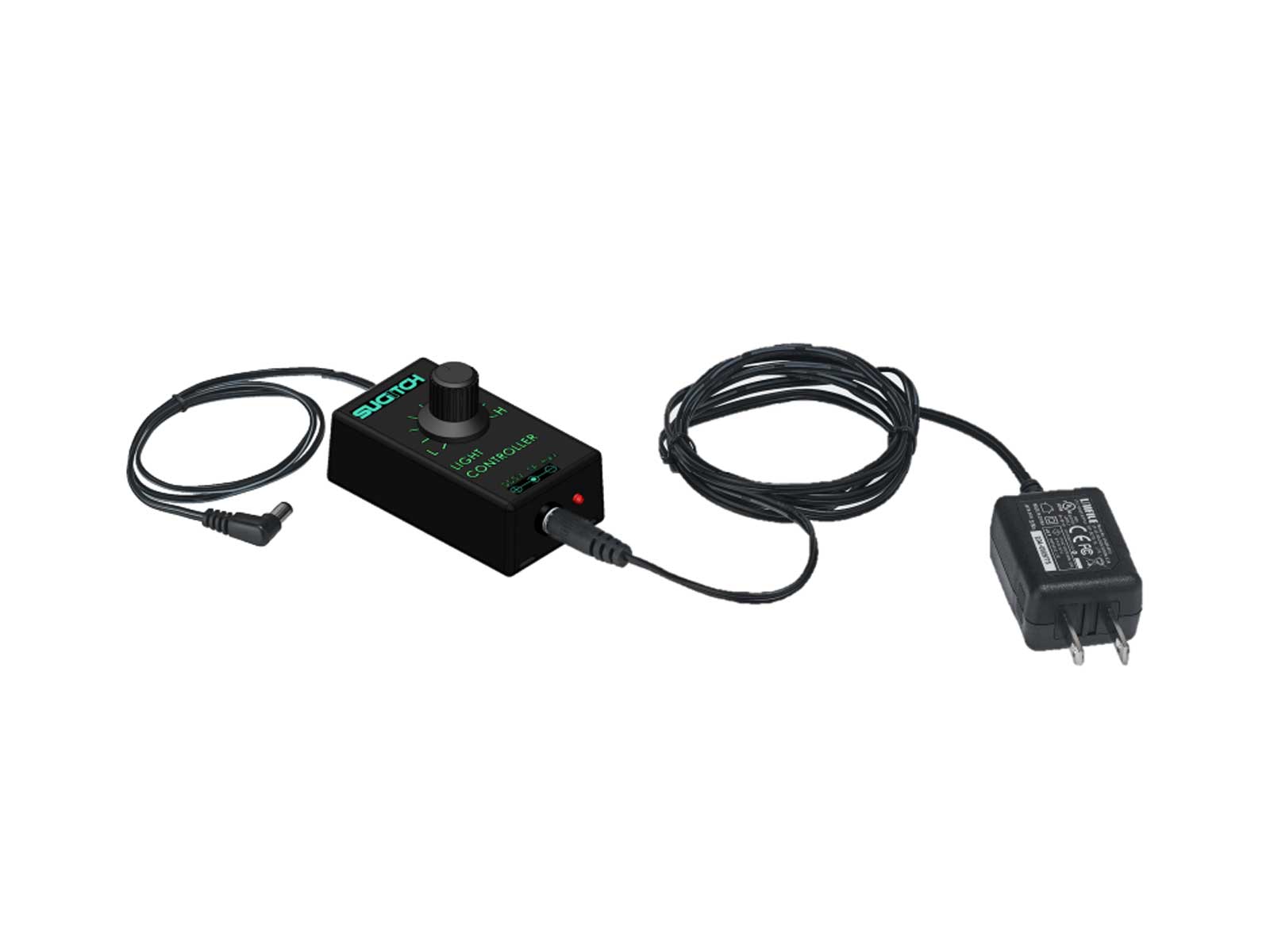

ライトコントローラー/AC電源
TS-LACLC-2
100～240Vタイプ

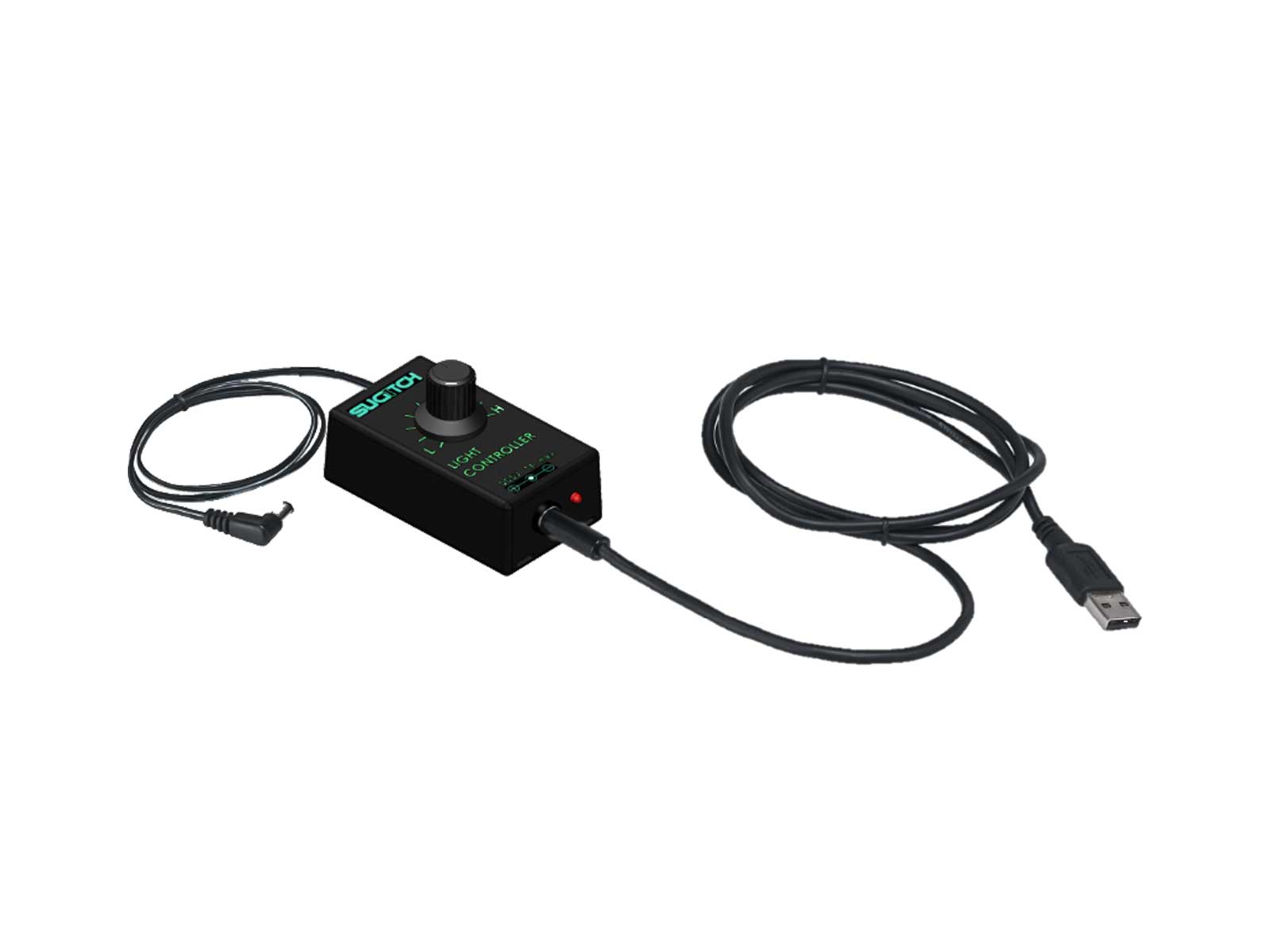

ライトコントローラ／USB接続アダプタ
TS-USBLC-2
パソコン等のUSBポートから電源供給

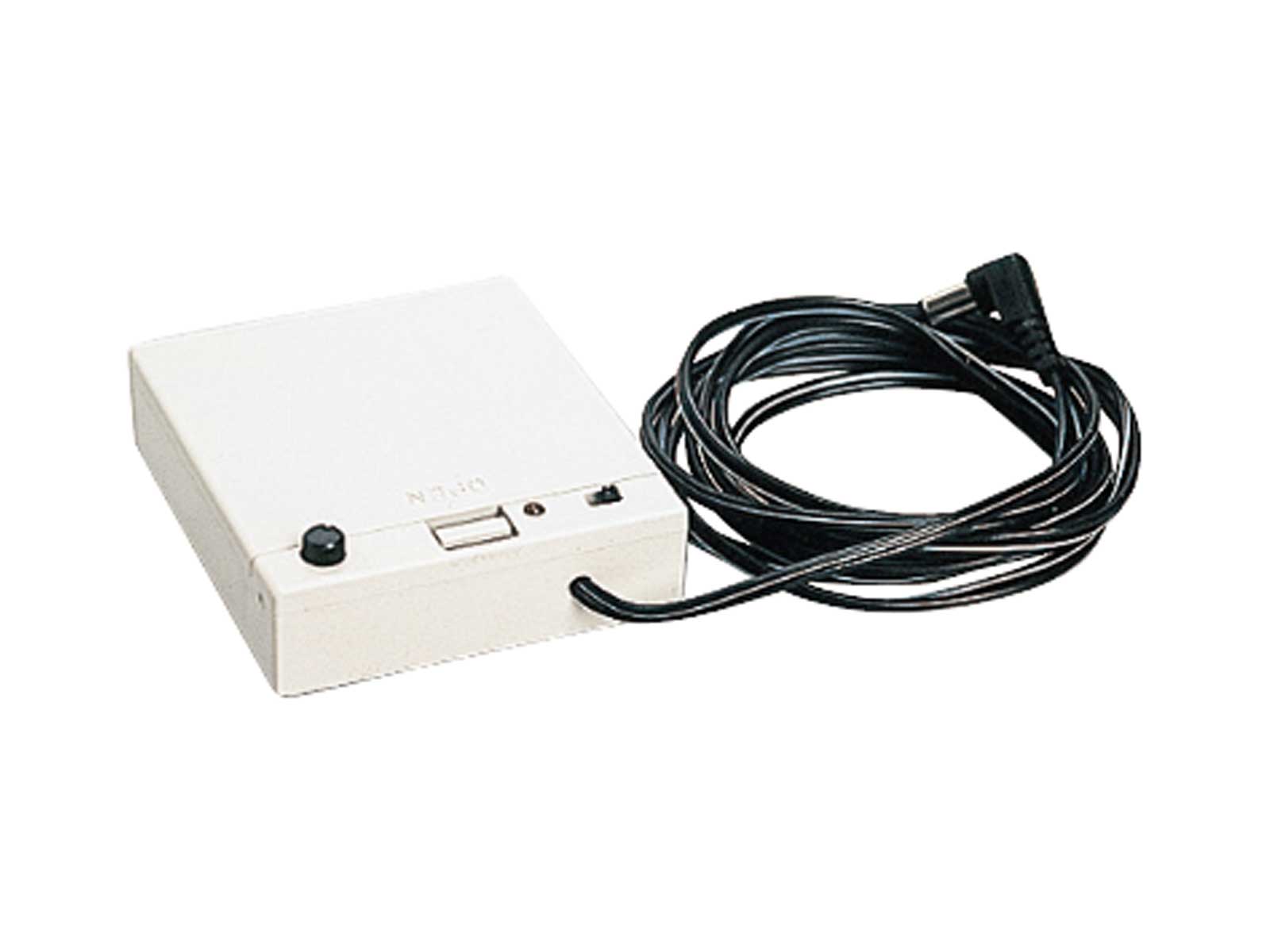

調光機能付電池ボックス
TS-8L-LCCN
単三電池×4本

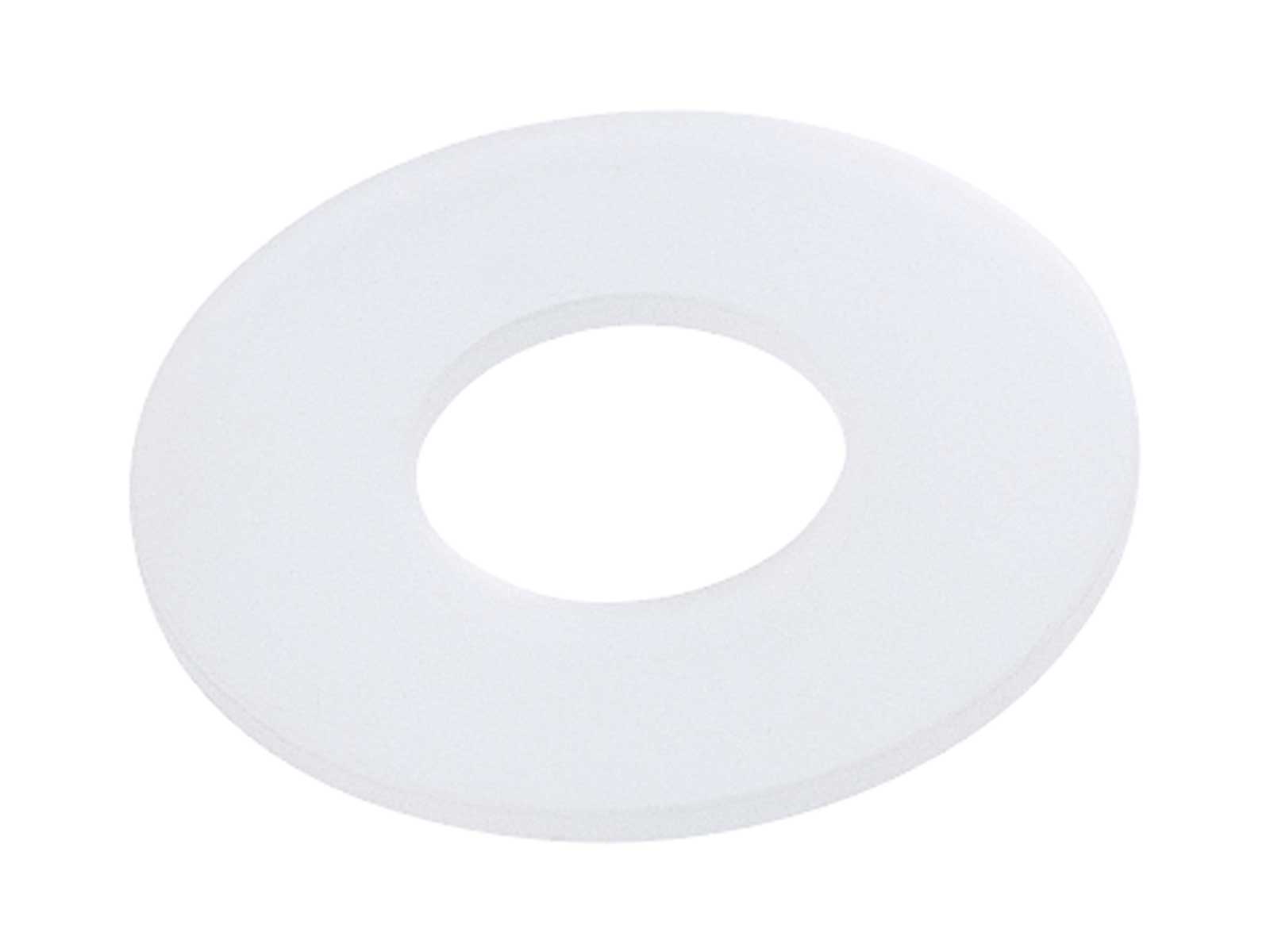

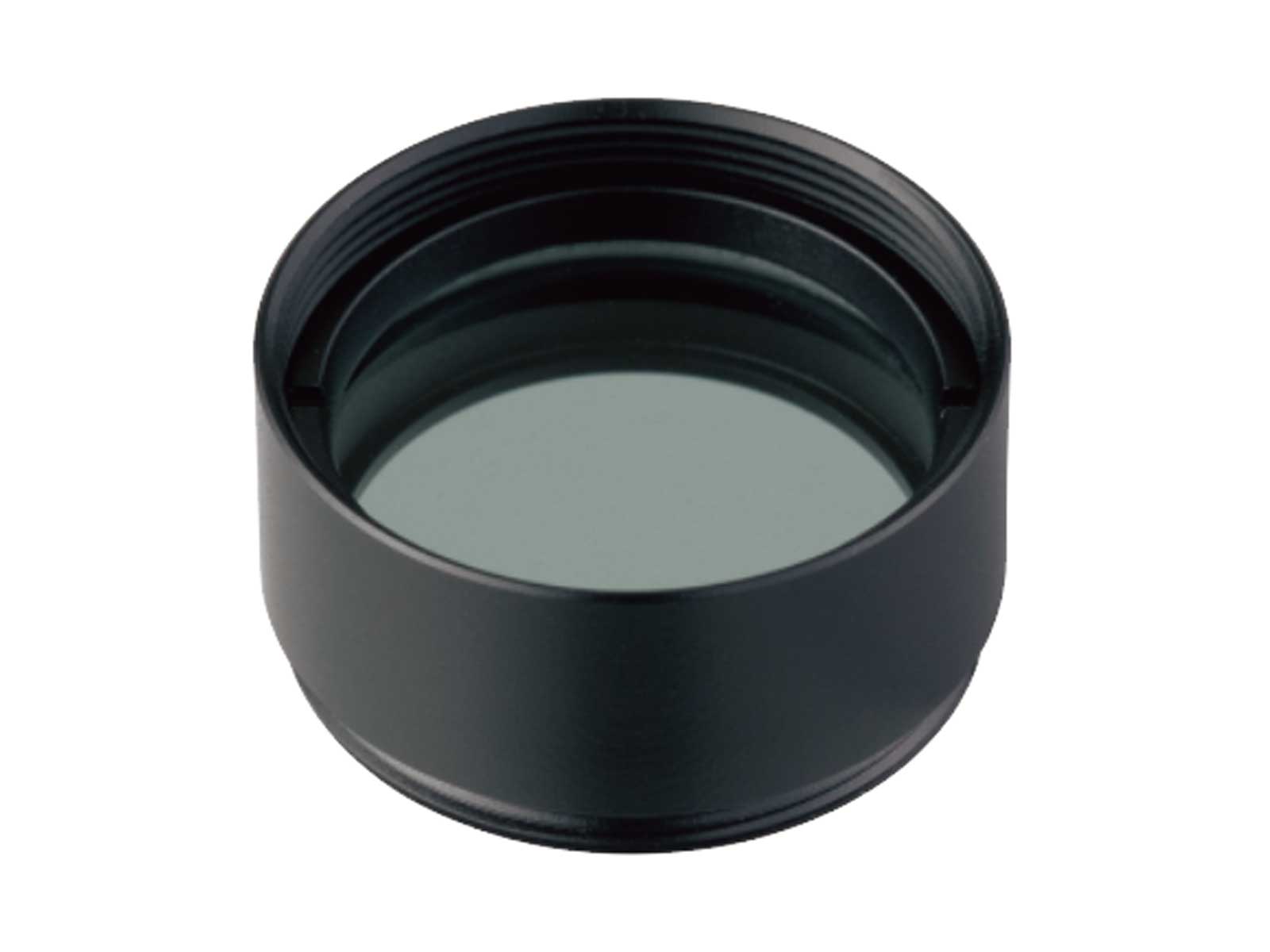

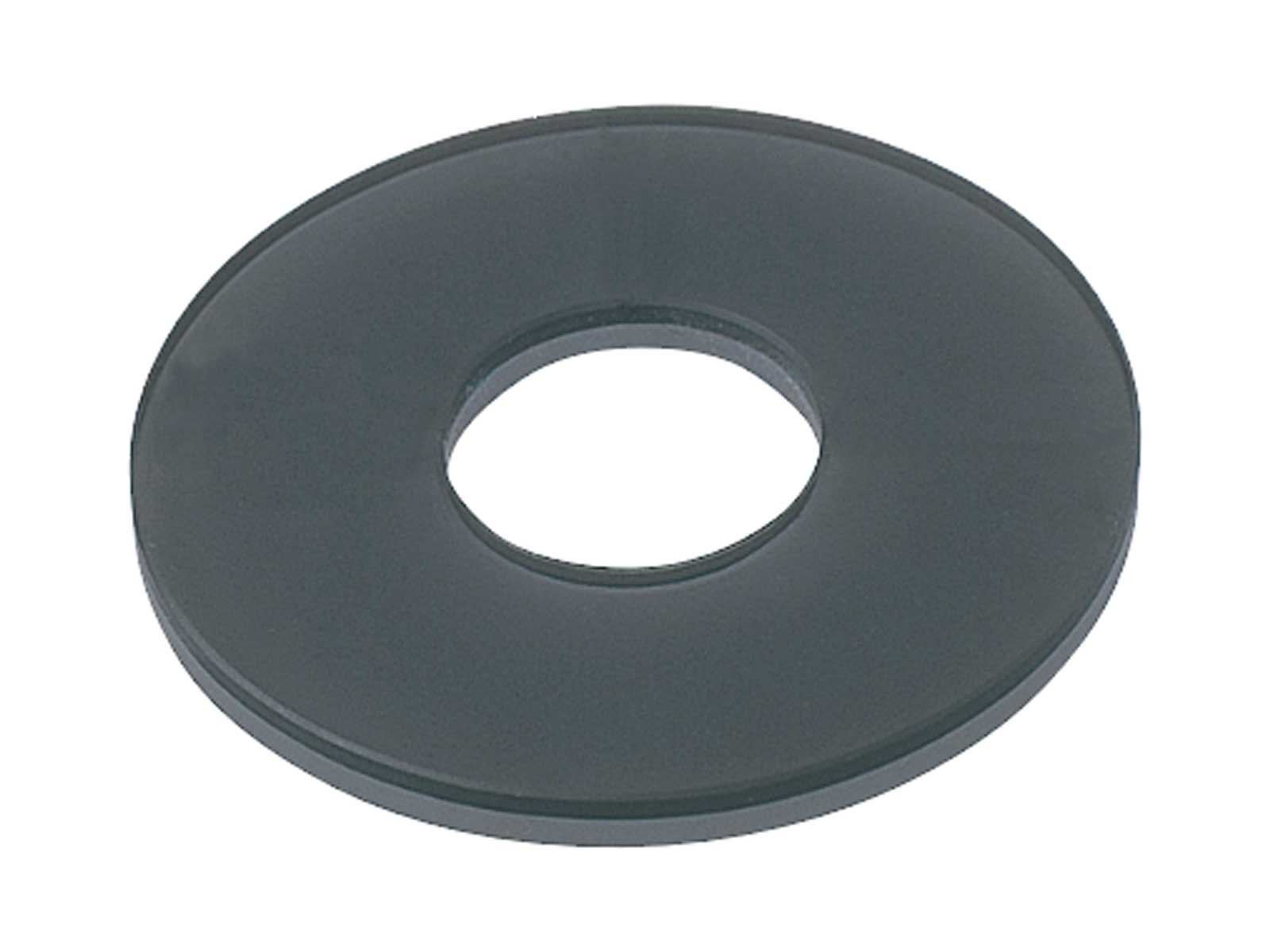

フィルター

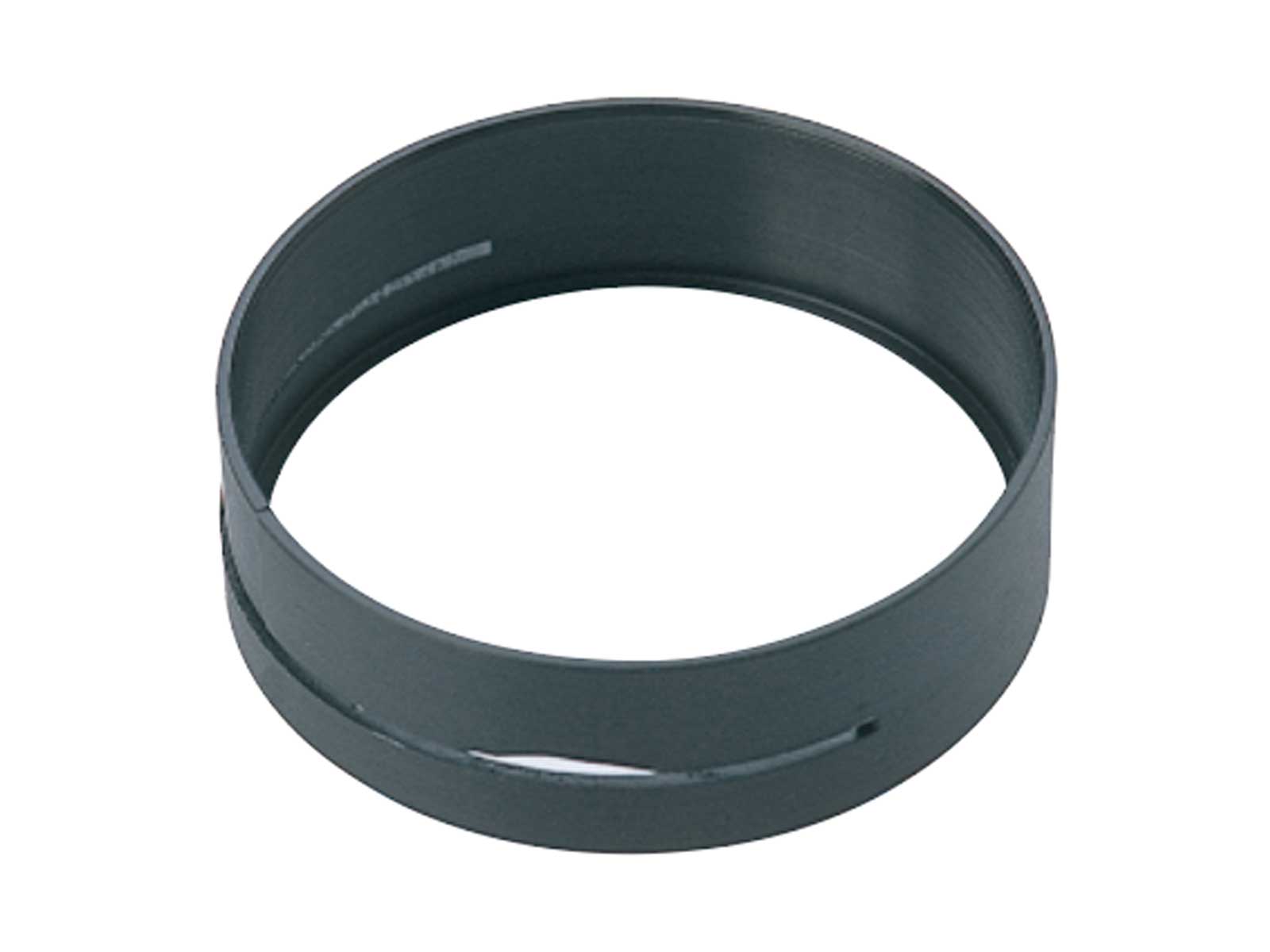

TS-CZ-2拡散板のTS-CZ5-1リング取り付け例
つるつるとした面を外側に取り付けると汚れが付きにくいです。
カメラ

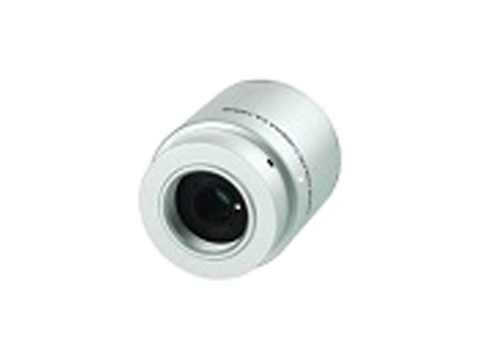

C/CSマウントカメラ
USBカメラ/NTSCカメラ/GigEカメラ/CamaLinkカメラ
- 目視で観察したような全体像を撮影する場合は、2/3インチ以上のイメージャーサイズの大きなカメラを使用することをお勧めします。
観察例はこちら
