Bi-Concave Lens |
|
両凹レンズは、負の焦点距離を持ち、像を縮小させたり、光線を発散させます。平凹レンズに比べ、光束を発散させるパワーは強いので凸レンズと組合わせて照明系や有限系の結像に向いています。
|
掲載品はノーコートとなりますが、特注にて反射防止コート他の受注も承ります。
コートシミュレーションデータ及び価格については、お問い合わせください。
|
|
■主な用途 Application |
望遠鏡
双眼鏡
カメラ
懐中電灯
玄関ののぞき穴 など |
■仕様 Specifications |
材質 Material |
Crown |
BK-7 |
屈折率 Nd Reflactive Index* |
1.5230/Nd |
1.51680 /Nd |
屈折率 Ne Reflactive Index* |
1.5251/Ne |
1.51872/Ne |
設計波長 Design Wavelength |
587.6nm |
面取り(45°)
TChemfer*保護面取り有 |
φ5:0.1mm φ10〜φ100:0.2mm |
*基準値 |
■公差 Tolerance |
直径Ф Diameter |
+0mm/-0.1mm |
中心厚 Tc Center Thickness |
±0.2mm |
焦点距離 Focal Length |
±2% |
偏芯 Decentration |
3分以内(3') |
表面品質 Surface Quality |
MIL60-40 |
|
|

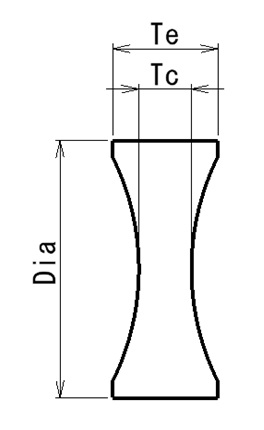

製品番号
Product No |
外 径 Dia. |
焦点距離 F.L. |
バックフォーカス B.F.L. |
中心厚 TC |
コバ厚 TE |
材質 Material |
税抜価格 Price |
税込価格
Price w/tax |
備 考 Note |
TS-0257S |
φ5 |
-5 |
-5.32 |
1.00 |
2.13 |
B270 |
2,500 |
2,750 |
問 |
TS-0258S |
φ5 |
-5 |
-5.32 |
1.00 |
2.19 |
BK-7 |
2,900 |
3,190 |
問 |
TS-0258S1 |
φ5 |
-7.5 |
-7.82 |
1.00 |
1.78 |
BK-7 |
2,900 |
3,190 |
問 |
TS-0258S2 |
φ5 |
-10 |
-10.33 |
1.00 |
1.56 |
BK-7 |
2,900 |
3,190 |
問 |
TS-0258S3 |
φ5 |
-12.5 |
-12.83 |
1.00 |
1.46 |
BK-7 |
2,900 |
3,190 |
問 | TS-0258S8 |
φ5 |
-50 |
-50.37 |
1.00 |
1.12 |
BK-7 |
2,900 |
3,190 |
問 |
TS-0258S9 |
φ10 |
-10 |
-10.33 |
1.00 |
3.42 |
BK-7 |
3,200 |
3,520 |
問 |
TS-0258S10 |
φ10 |
-15 |
-15.33 |
1.00 |
2.51 |
BK-7 |
3,200 |
3,520 |
問 |
TS-0258S11 |
φ10 |
-20 |
-20.38 |
1.00 |
2.19 |
BK-7 |
3,200 |
3,520 |
問 |
TS-0258S12 |
φ10 |
-25 |
-25.31 |
1.00 |
1.93 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S13 |
φ10 |
-30 |
-30.35 |
1.00 |
1.79 |
BK-7 |
3,500 |
3,850 |
問 |
TS-0258S14 |
φ10 |
-40 |
-40.34 |
1.00 |
1.59 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S15 |
φ10 |
-50 |
-50.37 |
1.00 |
1.47 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S16 |
φ10 |
-60 |
-60.65 |
2.00 |
2.39 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S17 |
φ10 |
-70 |
-70.66 |
2.00 |
2.34 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S18 |
φ10 |
-80 |
-80.66 |
2.00 |
2.30 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S19 |
φ10 |
-90 |
-90.66 |
2.00 |
2.26 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S20 |
φ10 |
-100 |
-100.65 |
2.00 |
2.24 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S32 |
φ20 |
-20 |
-20.33 |
1.00 |
5.88 |
BK-7 |
3,500 |
3,850 |
問 |
TS-0258S33 |
φ20 |
-30 |
-30.32 |
1.00 |
4.16 |
BK-7 |
3,500 |
3,850 |
問 |
TS-0258S34 |
φ20 |
-40 |
-40.34 |
1.00 |
3.34 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S35 |
φ20 |
-50 |
-50.33 |
1.00 |
2.87 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S36 |
φ20 |
-60 |
-60.65 |
2.00 |
3.55 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S37 |
φ20 |
-70 |
-70.66 |
2.00 |
3.33 |
BK-7 |
3,000 |
3,300 |
* |
TS-0258S38 |
φ20 |
-80 |
-80.66 |
2.00 |
3.18 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S40 |
φ20 |
-100 |
-100.65 |
2.00 |
2.95 |
BK-7 |
3,000 |
3,300 |
問 |
TS-0258S41 |
φ30 |
-30 |
-30.65 |
2.00 |
9.54 |
BK-7 |
4,400 |
4,840 |
問 |
TS-0258S42 |
φ30 |
-40 |
-40.65 |
2.00 |
7.51 |
BK-7 |
4,900 |
5,390 |
問 |
TS-0258S43 |
φ30 |
-50 |
-50.65 |
2.00 |
6.36 |
BK-7 |
4,000 |
4,400 |
問 |
TS-0258S44 |
φ30 |
-60 |
-60.65 |
2.00 |
5.61 |
BK-7 |
4,000 |
4,400 |
問 |
TS-0258S45 |
φ30 |
-70 |
-70.66 |
2.00 |
5.09 |
BK-7 |
4,000 |
4,400 |
問 |
TS-0258S46 |
φ30 |
-80 |
-80.66 |
2.00 |
4.70 |
BK-7 |
4,000 |
4,400 |
* |
TS-0258S47 |
φ30 |
-90 |
-90.66 |
2.00 |
4.39 |
BK-7 |
4,000 |
4,400 |
問 |
TS-0258S48 |
φ30 |
-100 |
-100.65 |
2.00 |
4.15 |
BK-7 |
4,000 |
4,400 |
問 |
|
- 全品在庫微少品となっておりますので、ご注文の際は在庫をご確認下さい。在庫の無い製品については、受注後最大45日のL/Tが必要となります。
- 問マークのある製品に関しましては、在庫数量が僅少または常時在庫品ではないため、お見積もりの際お問い合わせください。
- 要問合のマークのある製品は、受注生産品となります。ご入用の数量でお見積もりいたします。
- *マークのある製品は在庫終了後、受注生産品へと切り替わります。
- **マークのある製品は在庫終了後、販売終了となります。
|
|
