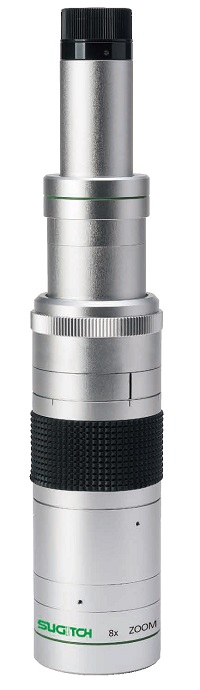

8倍マクロズームレンズ TS-93030

ダウンロード

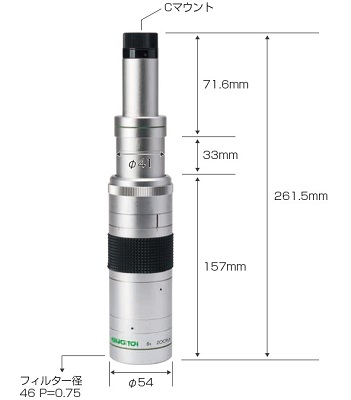

• 外観図
• カタログ

TS-93030の特長

光学倍率0.8x～6.4x、WD84mm、Cマウント、2/3インチ～1/4インチ対応
スピードカメラにも対応した非常に明るい高倍率・長作動マイクロスコープ

ズーム比8x　光学倍率0.8x～6.4x　WD＝84mm

最も要望の高いの倍率範囲と長作動を実現しました。

回折限界の解像力を実現した高い解像力と長作動の両立を実現

レンズ枚数22枚と従来品よりもレンズ枚数を大幅に増やし、最大倍率時の解像性能は、従来比の2倍となり、回折限界の解像力を実現しました。そのためスピードカメラ用レンズとしても採用されております。

色収差、球面収差を徹底的に抑えたクリアな像

色収差、球面収差を徹底的に抑え、コントラストも非常にシャープです。ズームインしても像が明るく鮮明です。

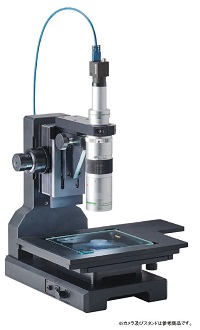

マイクロスコープ用に設計された銀鏡筒シリーズ

機能性重視の洗練されたデザイン、マイクロスコープ用に最適です。

絞り付き

絞り機構付きなので、明るさや被写界深度の調整に便利です。

充実した周辺機器及び今後、同軸落射鏡筒やリアコンバーターを開発中（オプション）

カメラ、照明等　周辺機器を用意しました。

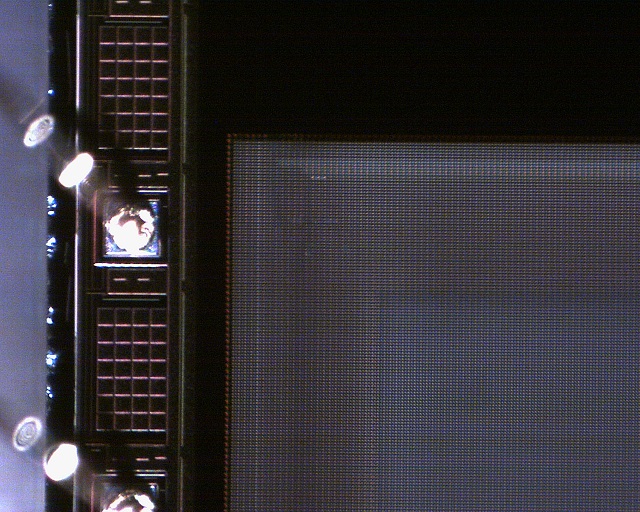

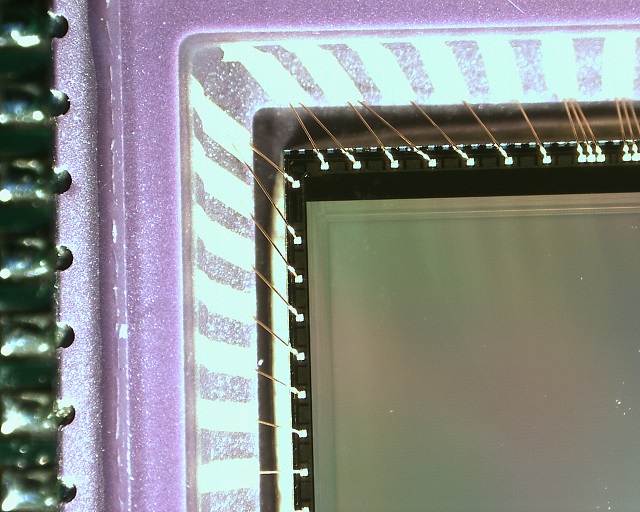

観察例

TS-93030仕様

倍率範囲		0.8x～6.4x
ズーム比		8.0x
物像間距離O/I (mm)		356.3
WD (mm)		84(鏡筒端～被写体：78.78±5％)
鏡筒サイズ (mm)		261.5
マウント		C-mount
適合センサーサイズ（ＣＣＤ.CMOS）		2/3″,1/1.8″,1/2″,1/3″,1/4″
光学倍率		0.8x	2.25x	6.4x
Ｆナンバー	物体側	12.5	4.4	2.9
	像側	10.0	10.0	17.8
NA	物体側	0.04	0.11	0.18
	像側	0.05	0.05	0.03
イメージサークル	物体側	φ13.8	φ4.9	φ1.7
	像側	φ11.0	φ11.0	φ11.0
被写界深度 (mm)	物体側	±0.47	±0.06	±0.01
	像側	±0.30	±0.30	±0.55
分解能 (μm)	物体側	8.39	2.97	1.92
	像側	6.71	6.71	11.77
解像力 (本/mm)	物体側	119本	337本	522本
	像側	149本	149本	85本
TVディストーション		+0.38%以下	+0.36%以下	+0.32%以下
重量 (g)		約820
サイズ (mm)		φ40×152

光学倍率	2/3型CCD・CMOS		1/2型CCD・CMOS		1/3型CCD・CMOS		1/4型CCD・CMOS
	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)
0.8x	44.3x	8.3×11.0	61.0x	6.0×8.0	81.3x	4.5×6.0	108.4x	3.4×4.5
1.0x	55.4x	6.6×8.8	76.2x	4.8×6.4	101.6x	3.6×4.8	135.5x	2.7×3.6
1.5x	83.1x	4.4×5.9	114.3x	3.2×4.3	152.4x	2.4×3.2	203.2x	1.8×2.4
2.0x	110.8x	3.3×4.4	152.4x	2.4×3.2	203.2x	1.8×2.4	270.9x	1.4×1.8
3.0x	166.3x	2.2×2.9	228.6x	1.6×2.1	304.8x	1.2×1.6	406.4x	0.9×1.2
4.0x	221.7x	1.7×2.2	304.8x	1.2×1.6	406.4x	0.9×1.2	541.9x	0.7×0.9
5.0x	277.1x	1.3×1.8	381.0x	0.96×1.28	508.0x	0.72×0.96	677.3x	0.5×0.7
6.0x	332.5x	1.1×1.5	452.2x	0.8×1.07	609.6x	0.6×0.8	812.8x	0.5×0.6
6.4x	354.7x	1.0×1.4	487.7x	0.75×1.00	650.2x	0.56×0.75	867.0x	0.4×0.56
