ハヤシレピック純正ライトガイド

特長

高効率導光を実現したオリジナルブランドのライトガイド

高い導光効率を実現すべく独自設計された、オリジナルブランドのライトガイドです。
光ファイバー用ランプ光源および光ファイバー用LED光源のいずれにも対応します。

幅広い用途・形状に対応

画像処理、目視検査、スポット照明など、さまざまな用途に対応した形状・バンドル径を豊富にラインアップしています。
また、特殊形状などの特注品にも柔軟に対応可能です。

ファイバー種別

多成分ガラスファイバー

可視光線の透過性に優れた光学ガラス製φ50μm径光ファイバーをバンドルしたライトガイドです。
耐熱性・耐湿性に優れており、一般的な可視光用ライトガイドとして幅広い用途に最適です。

UV石英ファイバー

紫外線透過性に優れた石英素材を使用した光ファイバーライトガイドです。
紫外線透過用途のために開発された最高級石英ファイバーを採用しており、UV光源の導光用途に最適です。

プラスチックファイバー

コア材に、可視光線の透過性に優れた高純度ポリメチルメタクリレート(PMMA)樹脂を使用した光ファイバーライトガイドです。
特に耐屈曲性に優れ、断線しにくい特長を持つ一方、耐熱性には制約があります。

液体ファイバー

コア材に、光透過性に優れた無毒・非可燃性の液体を封入した光ファイバーライトガイドです。
石英ガラスで封止されており、多成分ガラスファイバーと比べて紫外線透過率に優れるため、紫外線透過用途に使用されます。

用途

• 画像処理照明
• 実体顕微鏡補助照明
• イルミネーション
• 屋内採光システム

仕様・性能

ライトガイドをご注文の際は、用途に応じて以下の仕様の組み合わせをご指定ください。

• ファイバー材質
• 外装チューブ
• 分岐数
• 先端結束径
• 全長
• 投光形状

各項目を組み合わせることで、多様な用途や設置条件に最適なライトガイドをご提供いたします。

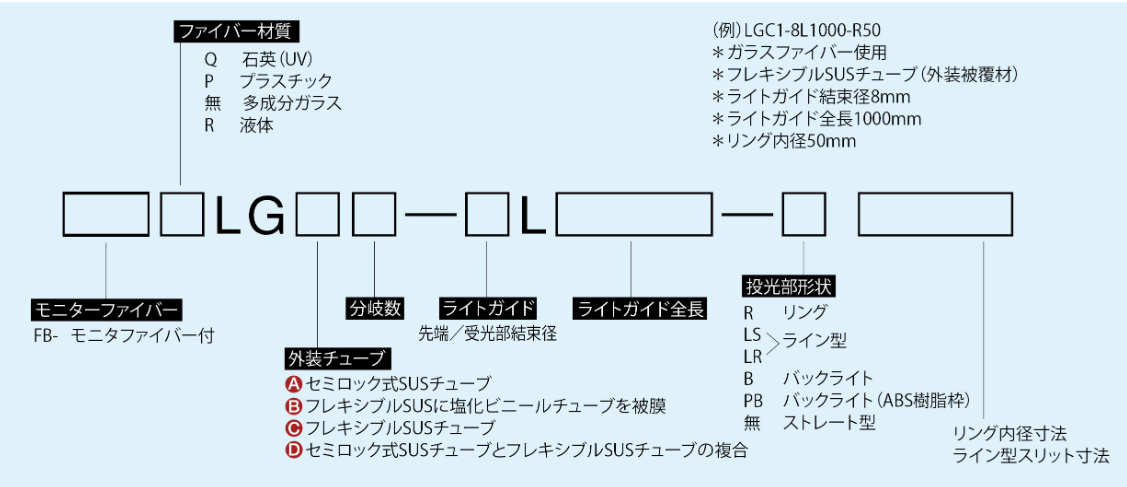

型式の説明

型式	LG	PLG	QLG	RLG
ファイバー素材	多成分ガラス	プラスチック	UV石英	液体
単繊維直径	50µm	250µm	200µm	5mm
コア材屈折率	1.62	1.49	純粋石英	透明液体
クラッド材屈折率	1.51	1.4	弗素添加石英	プラスチック樹脂
開口数(NA)	0.57	0.5	0.22	0.47
素線材耐熱温度※	-30℃～+350℃	-40℃～+80℃	-20℃～+80℃	-15℃～+70℃

※素線の耐熱温度であり、ライトガイド本体の耐熱温度とは異なります。

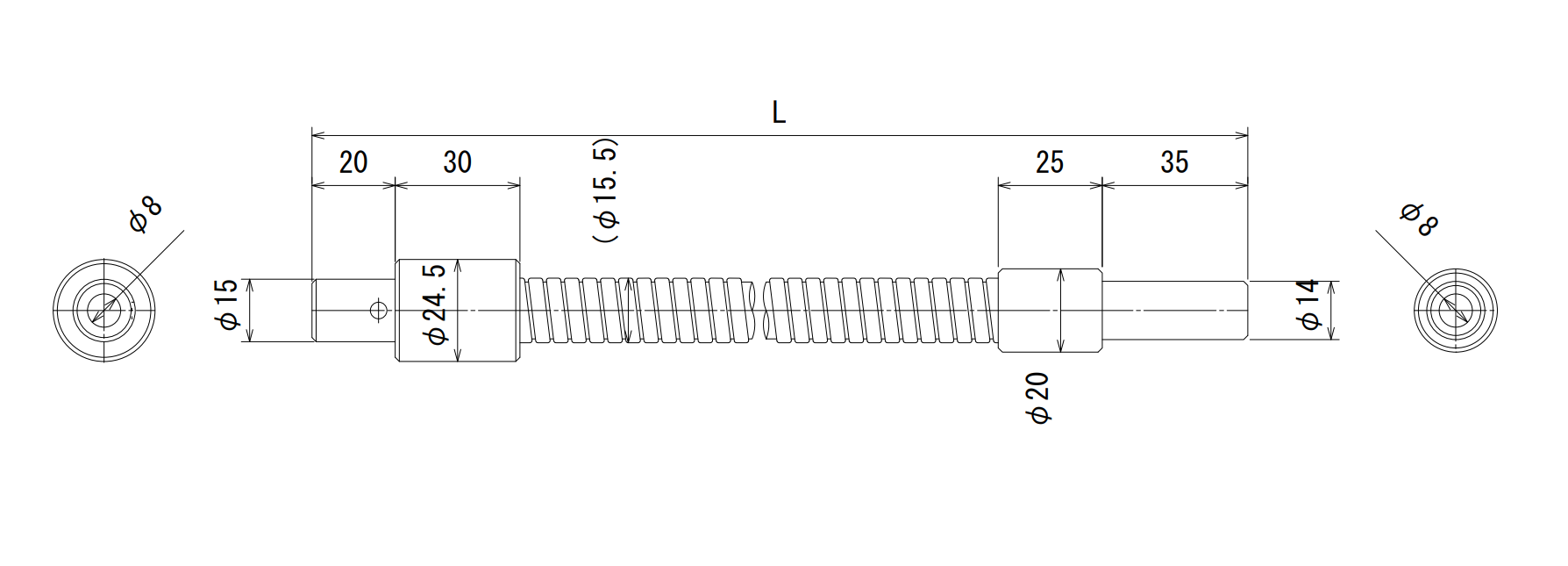

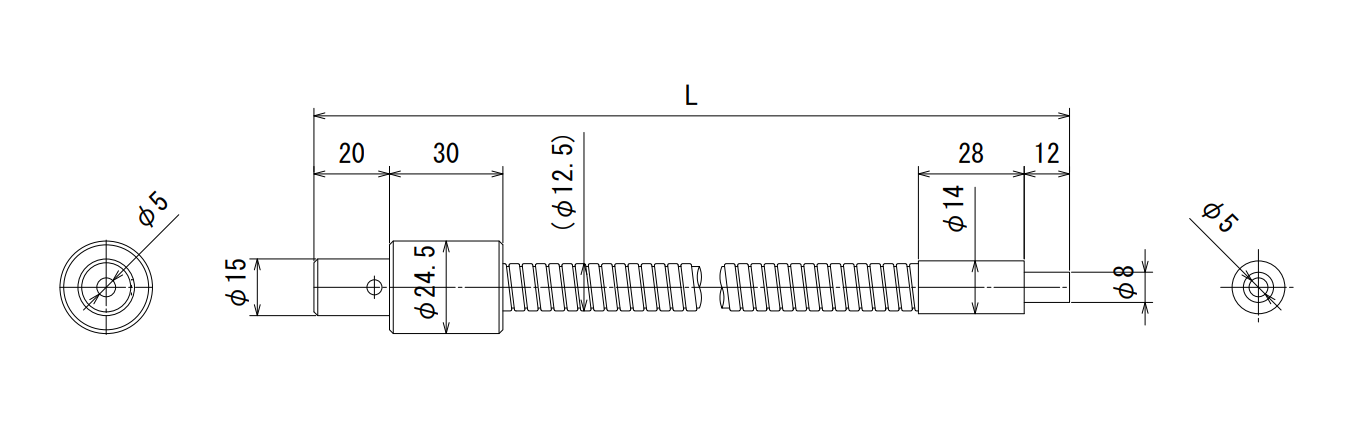

セミロック分岐型シリーズ

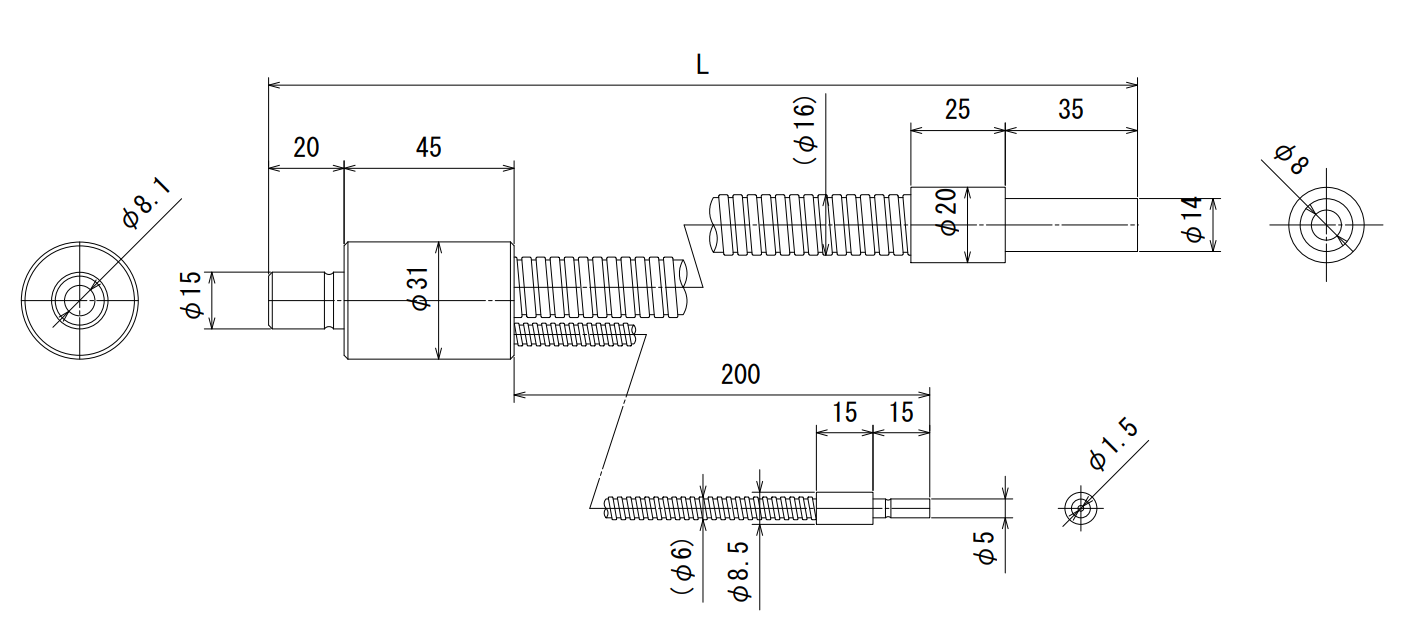

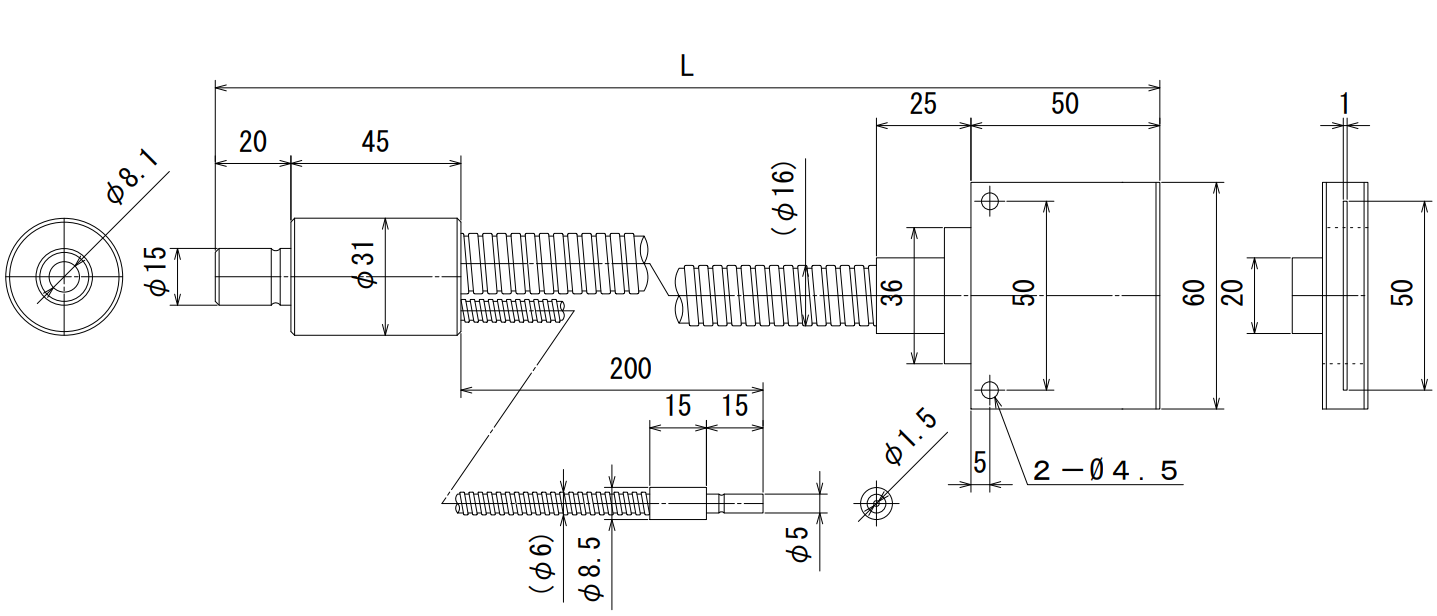

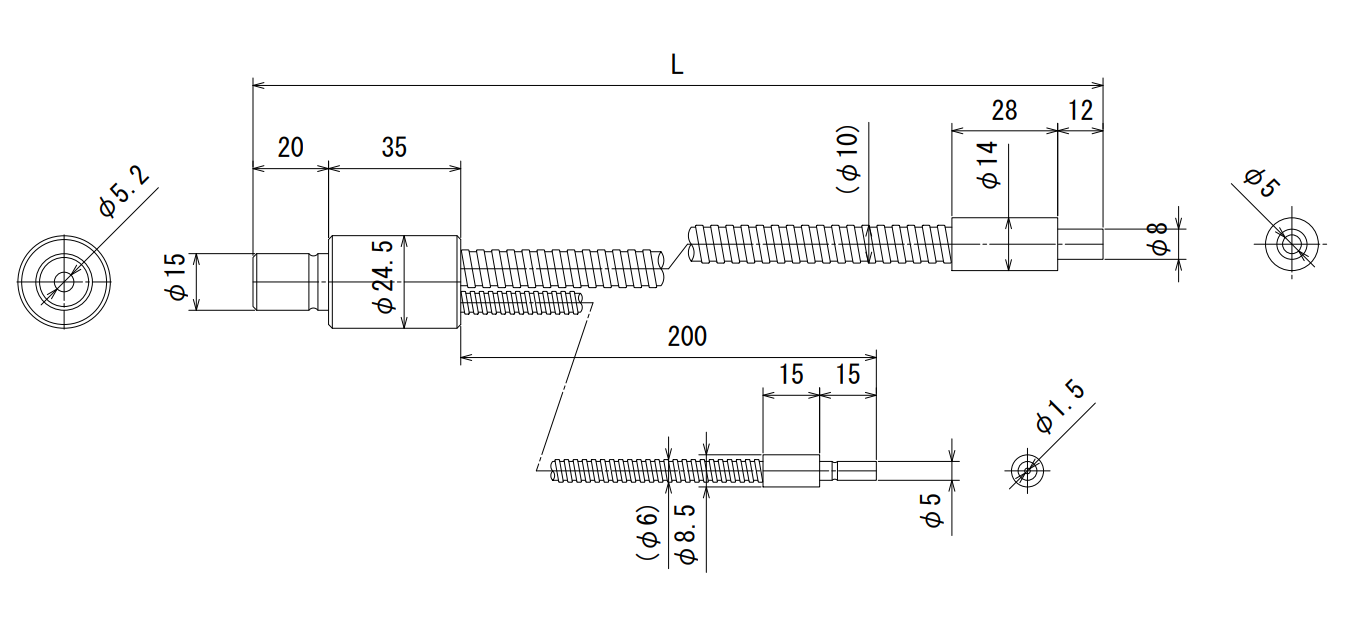

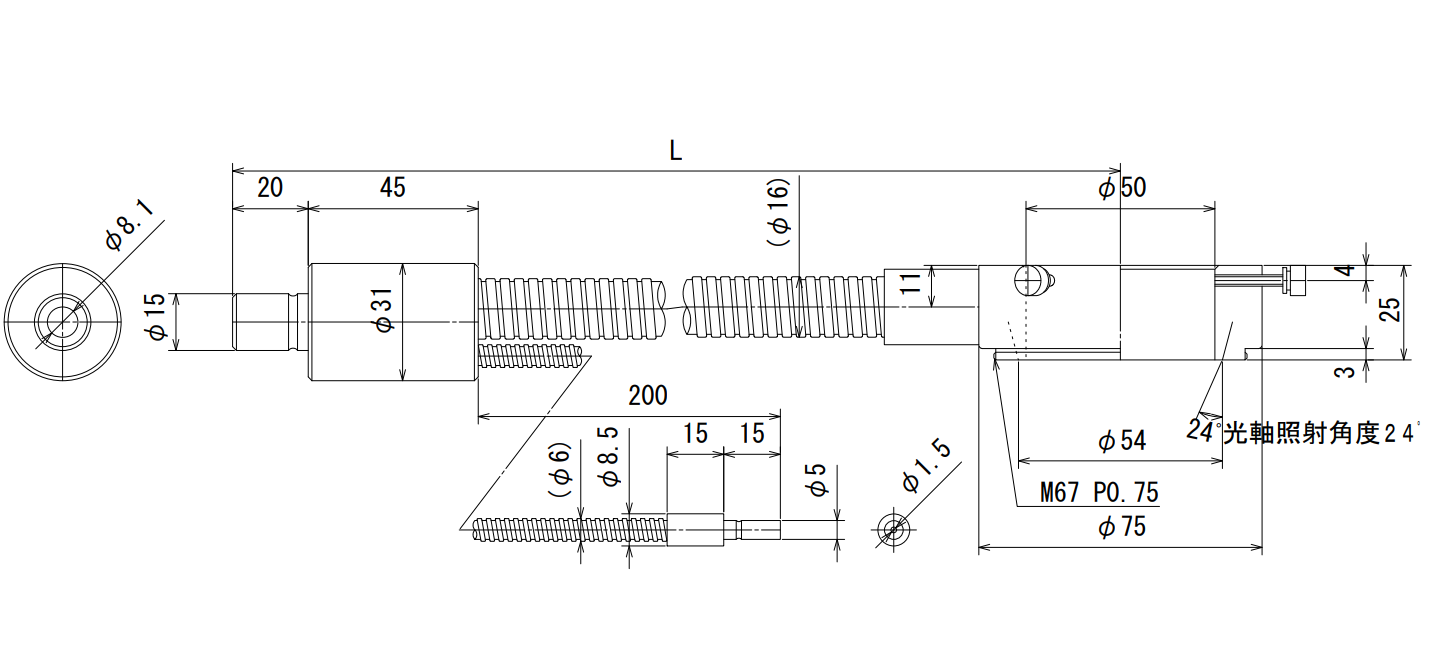

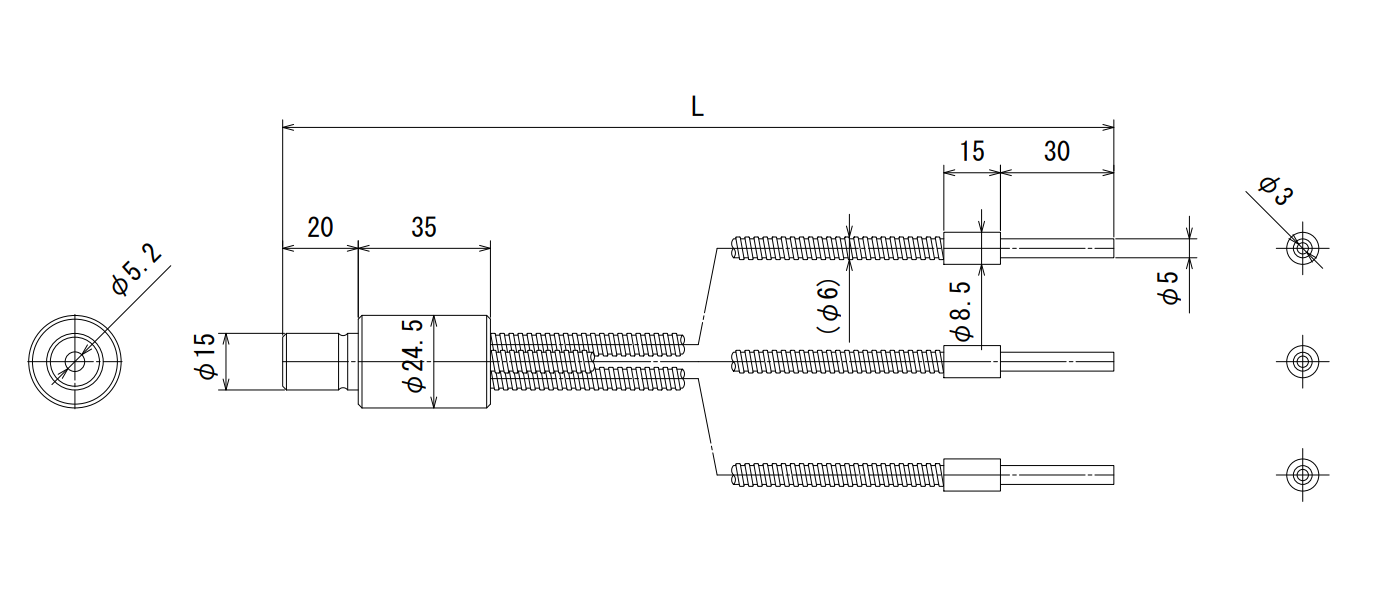

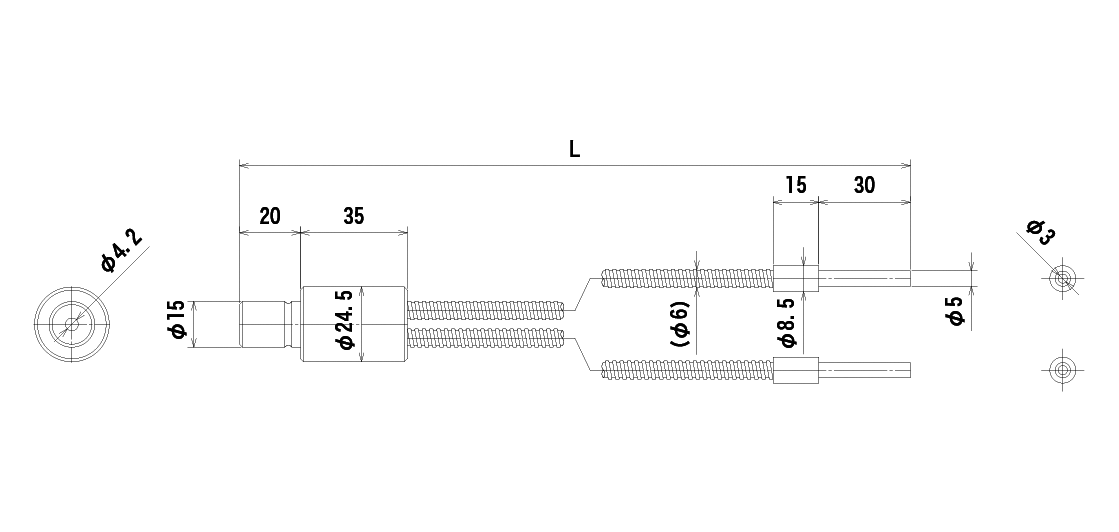

フィードバック付光源装置用ライトガイド

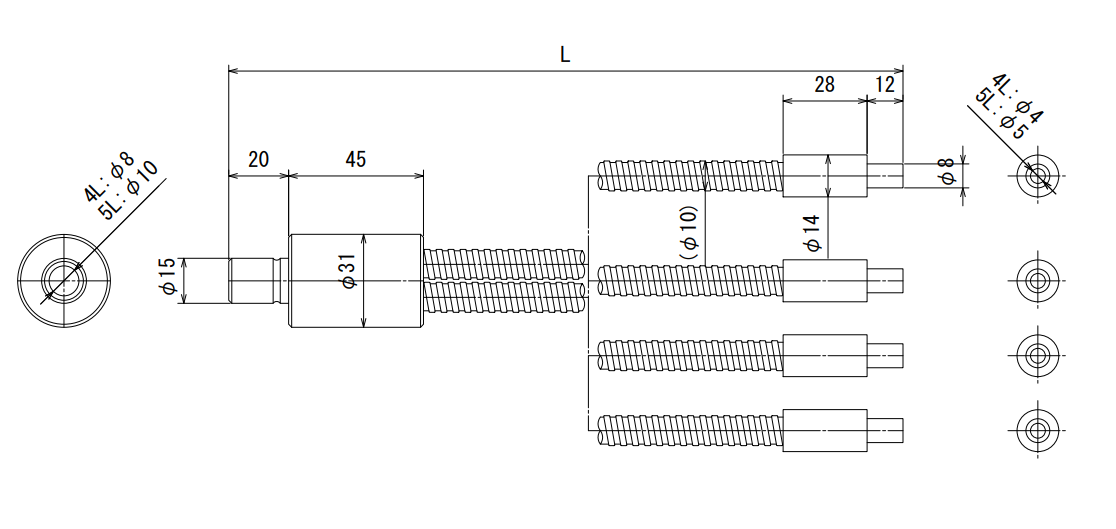

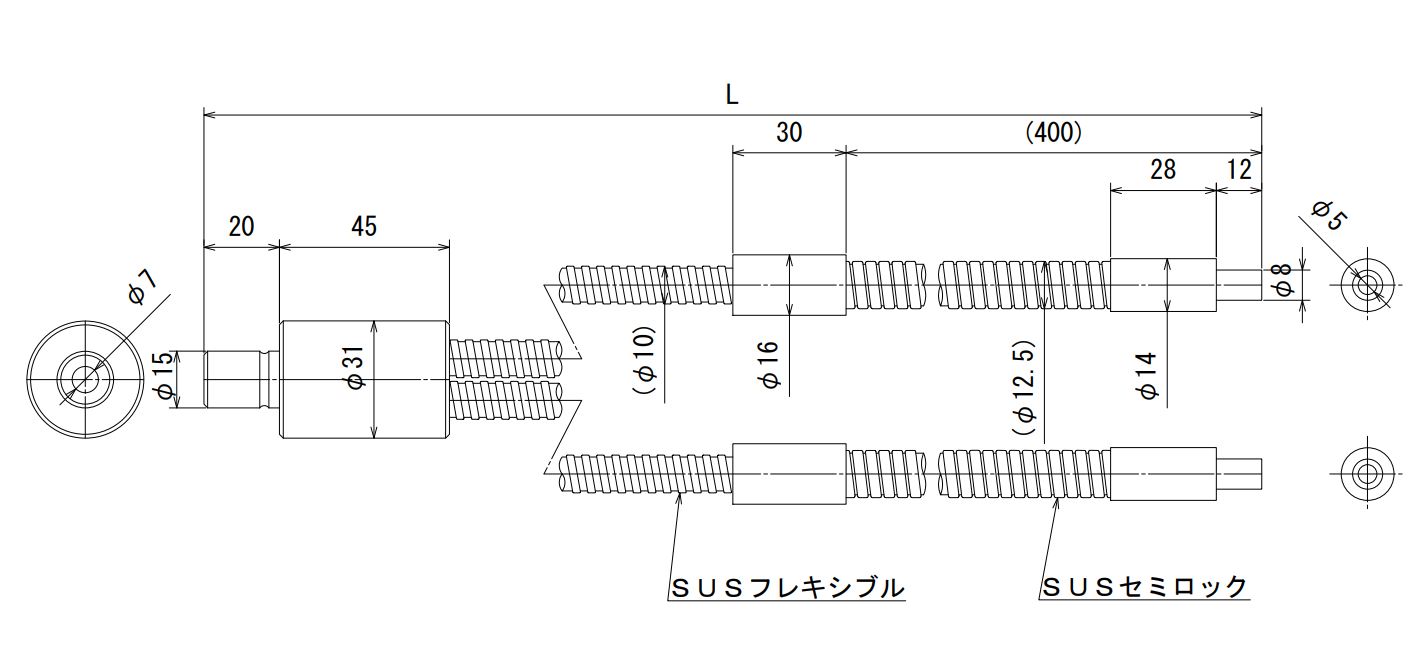

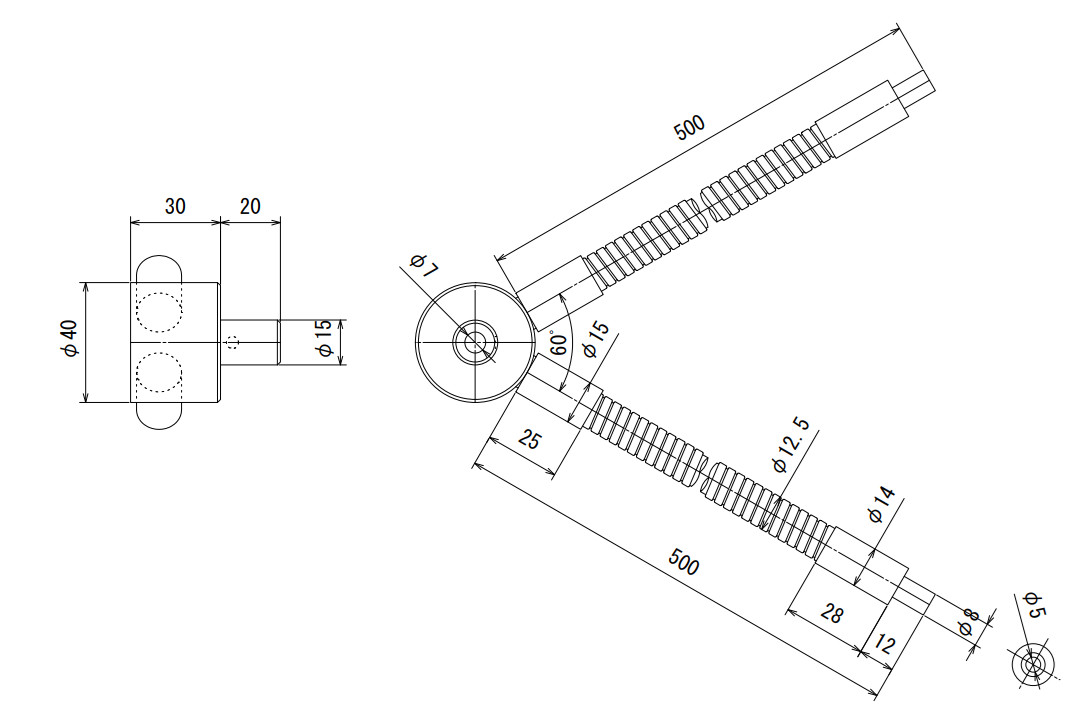

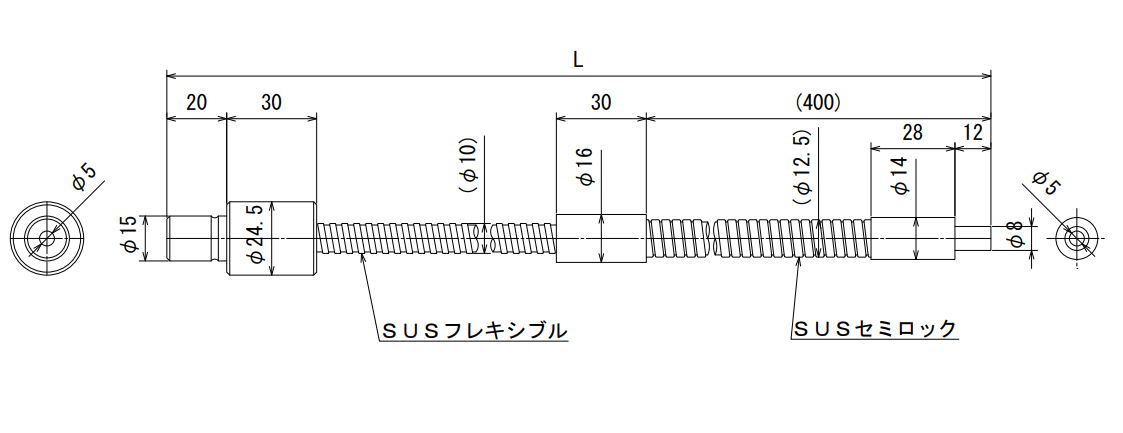

複合フレキシブル分岐型シリーズ

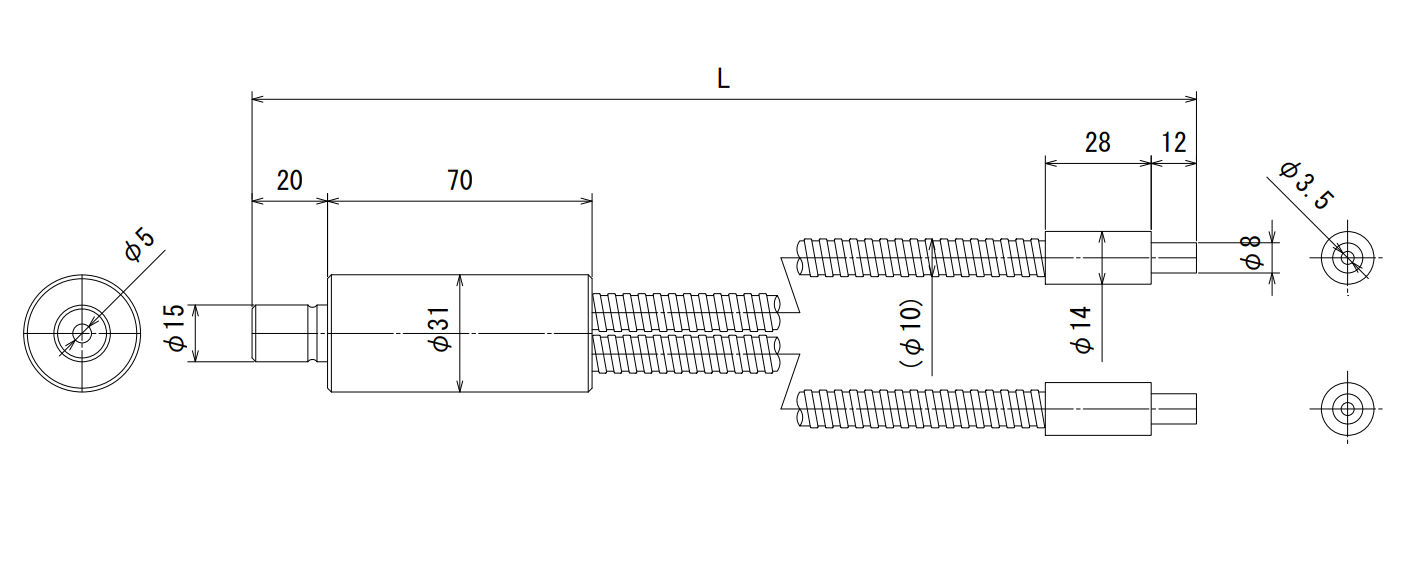

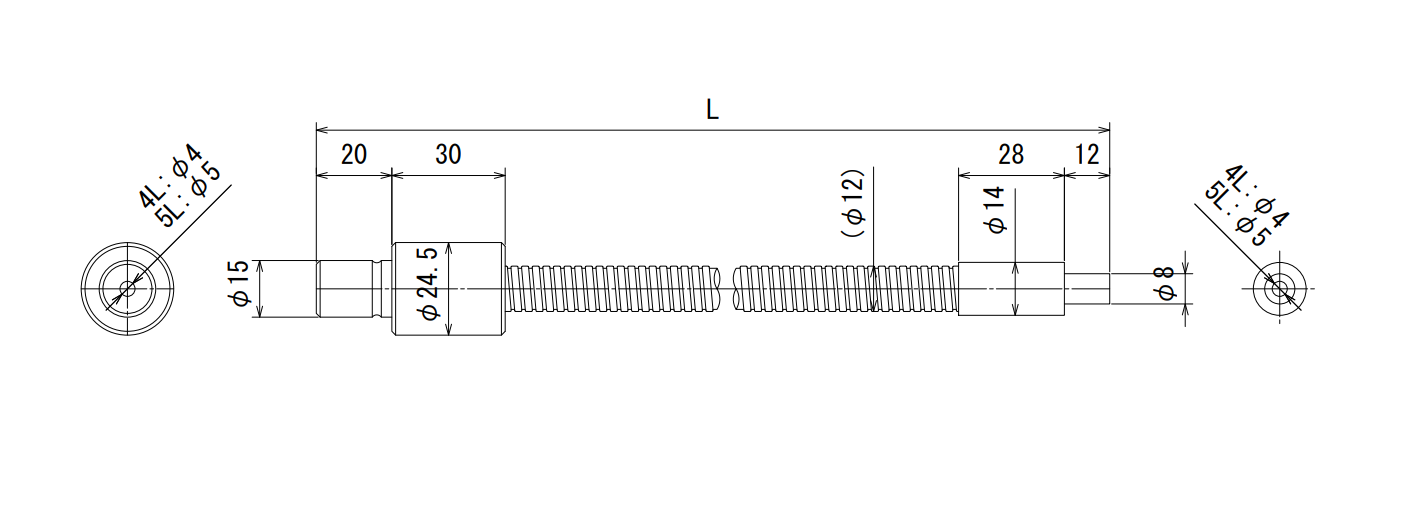

UV石英分岐型シリーズ

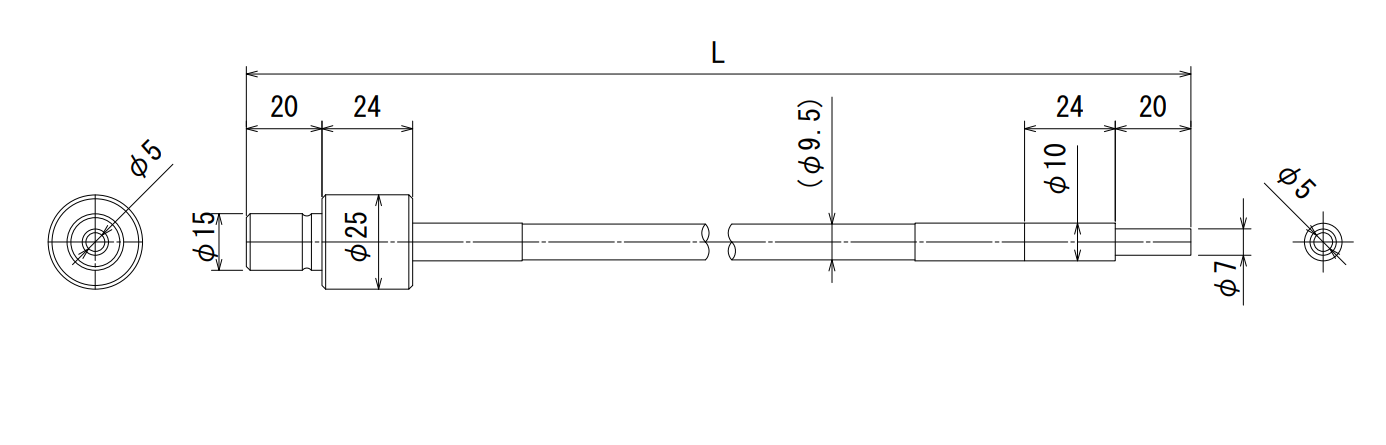

UV液体透過型シリーズ

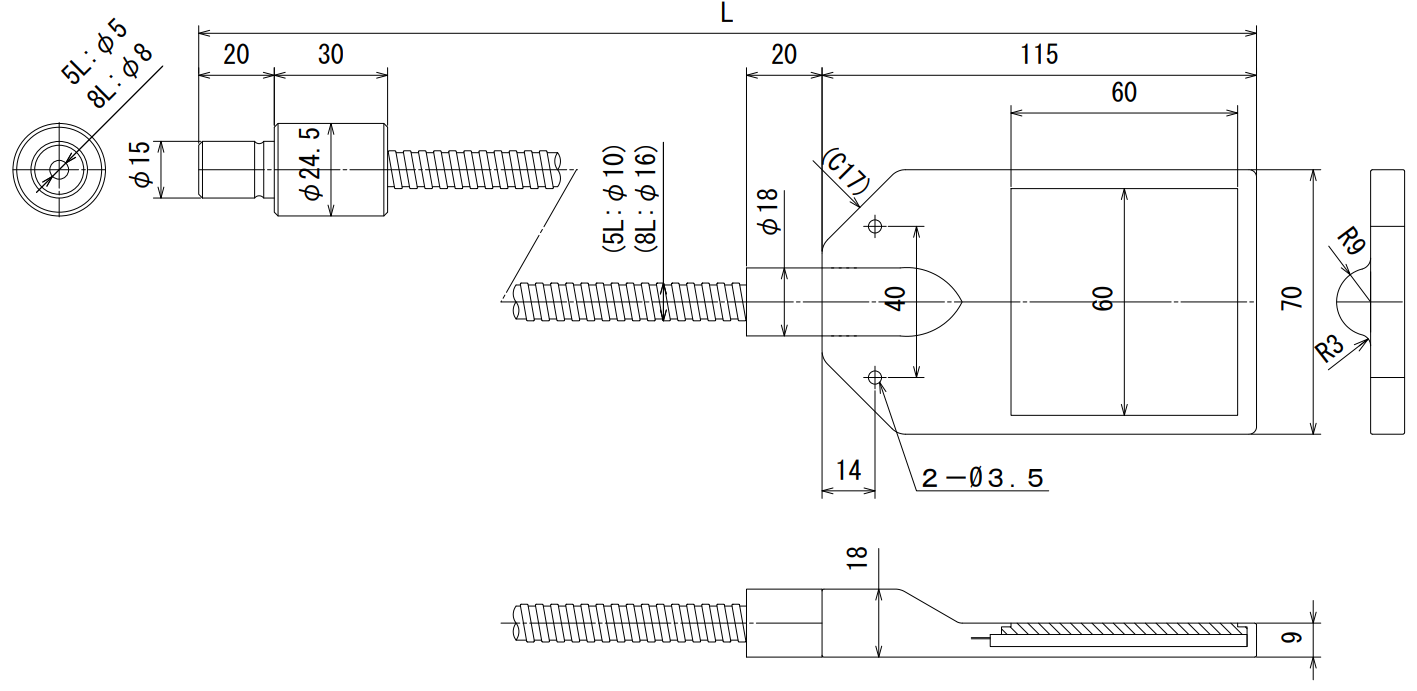

バックライト型シリーズ

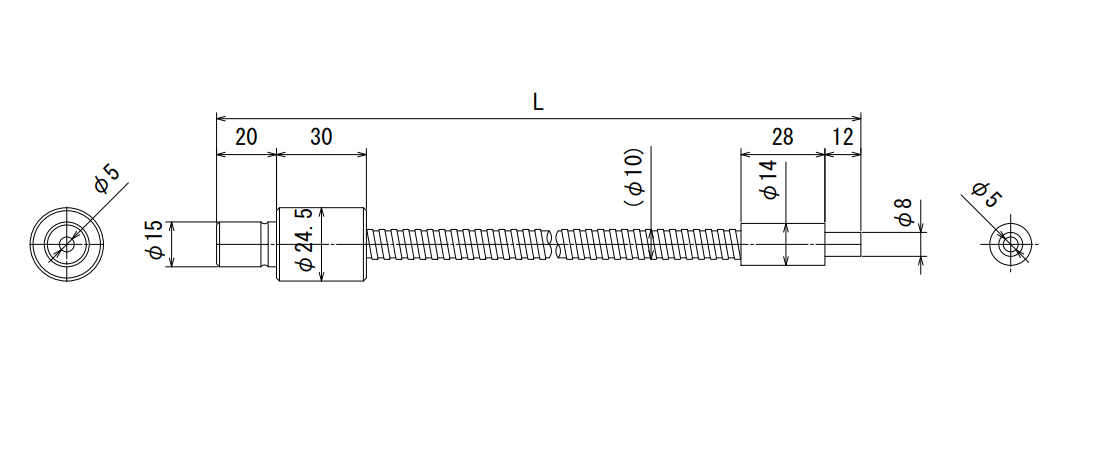

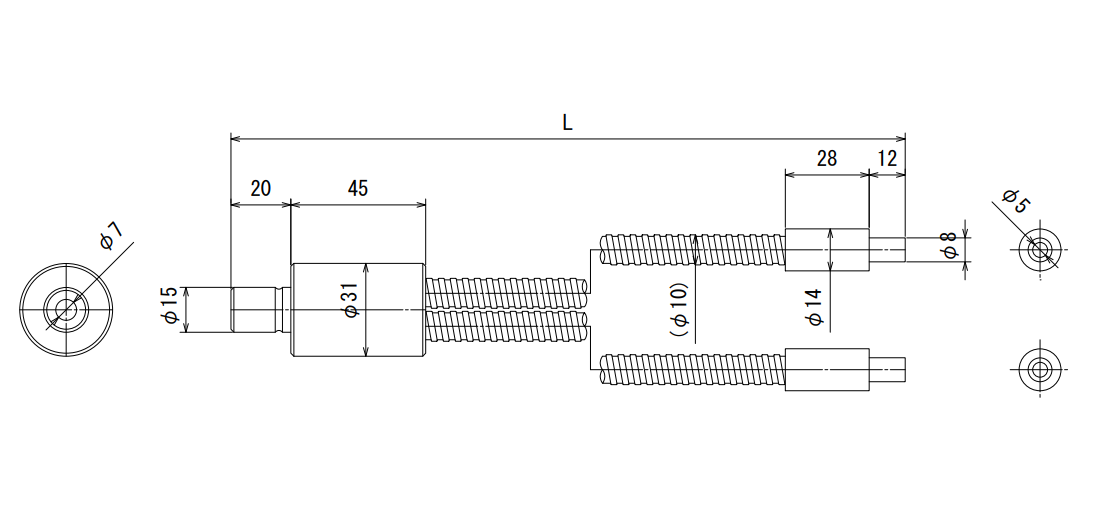

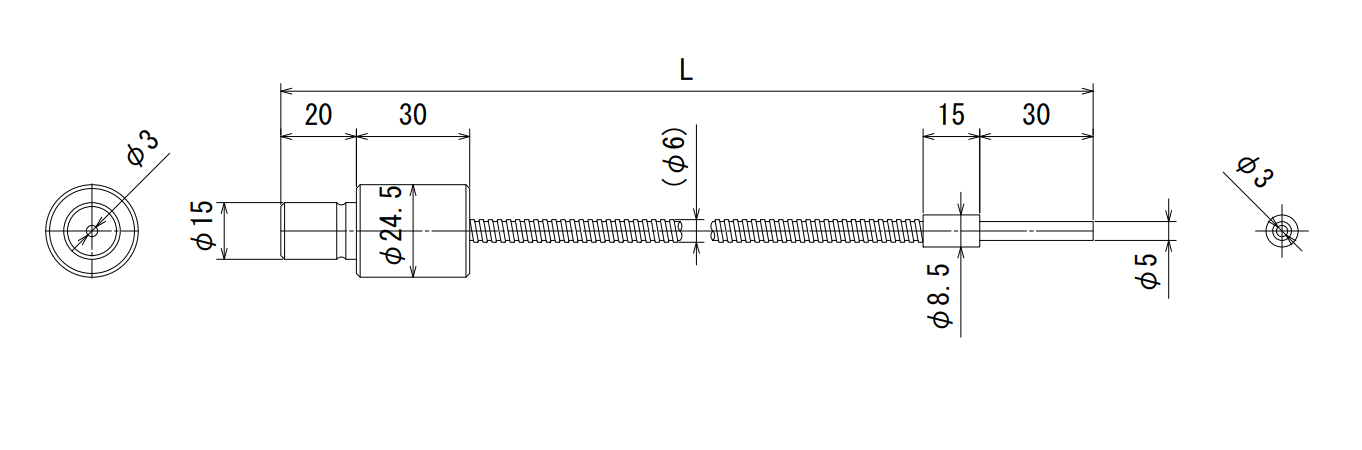

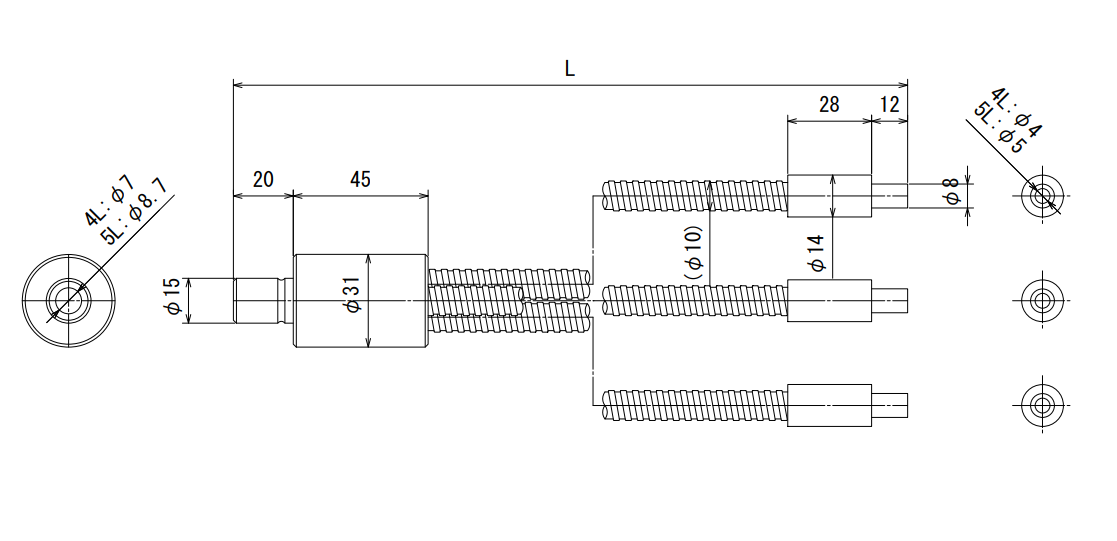

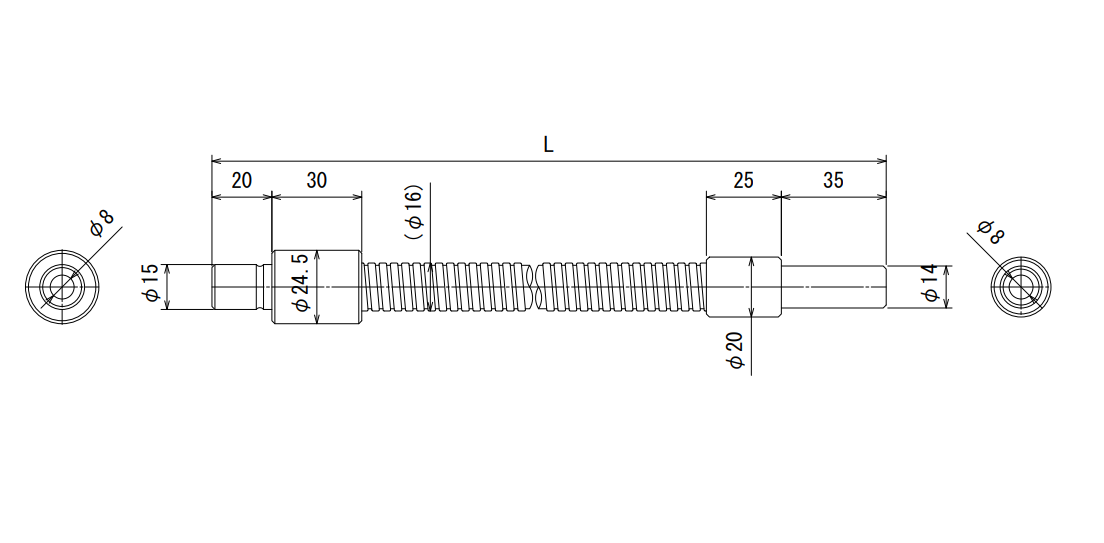

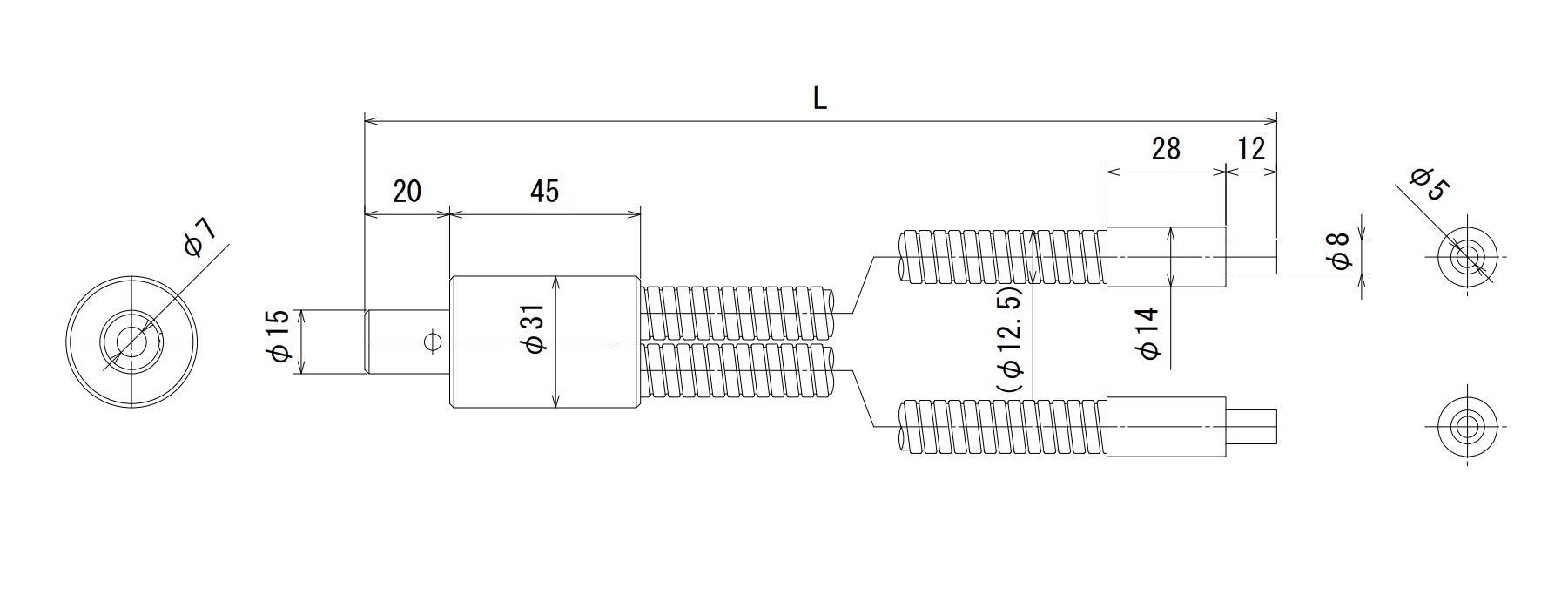

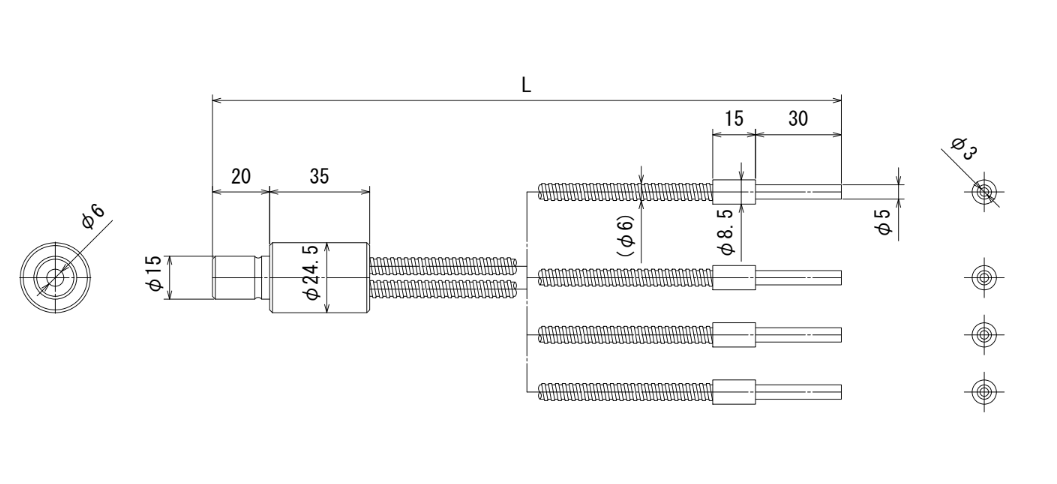

フレキシブル分岐型シリーズ

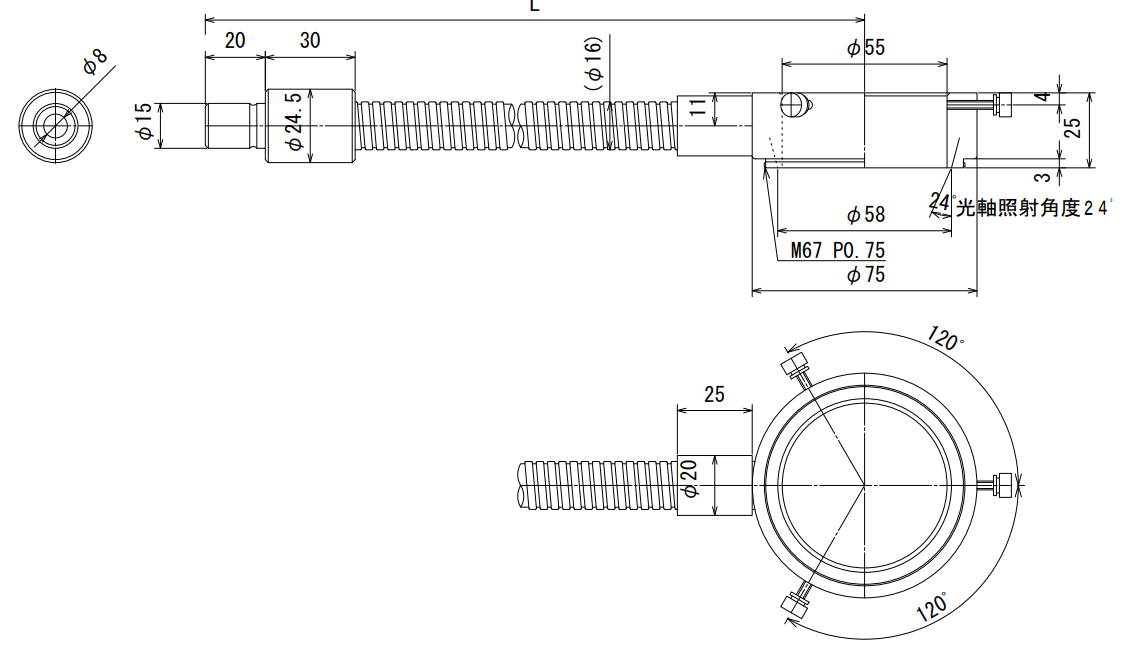

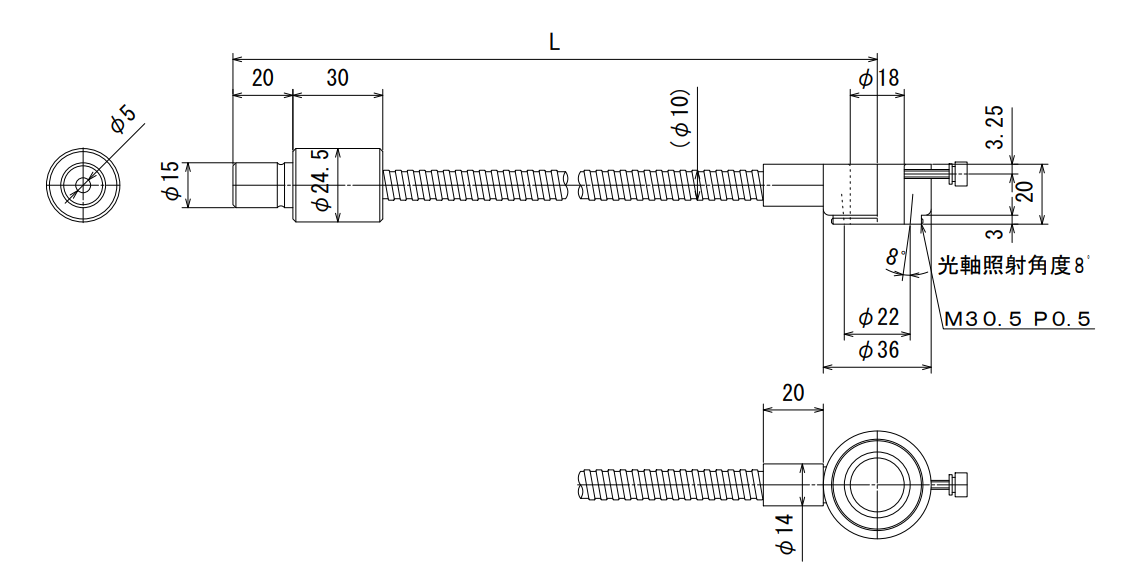

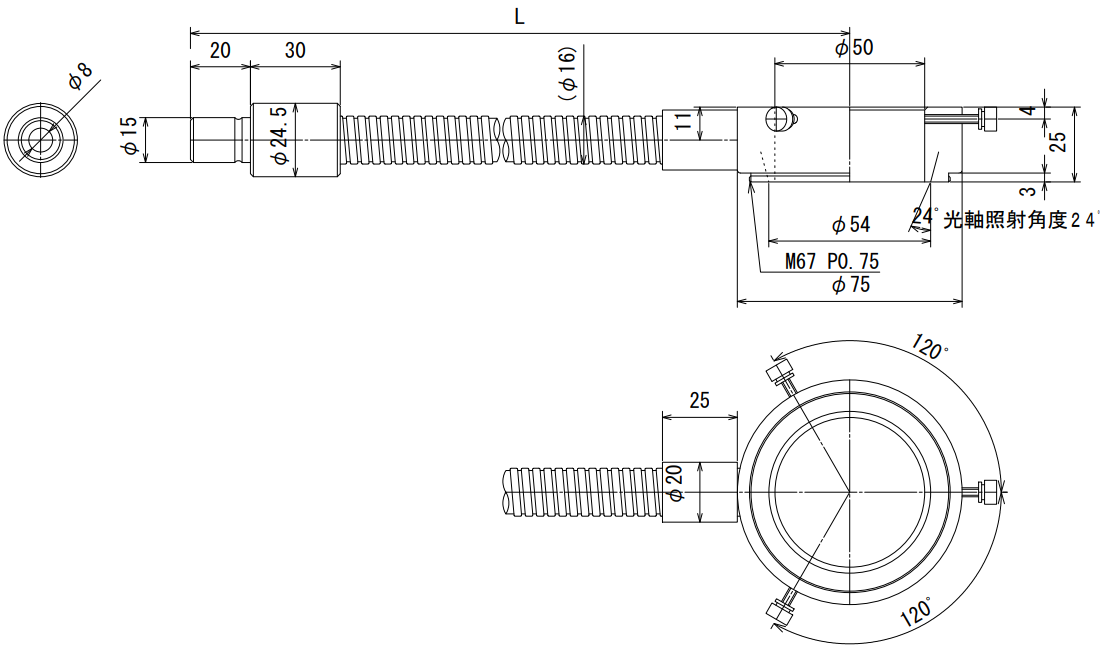

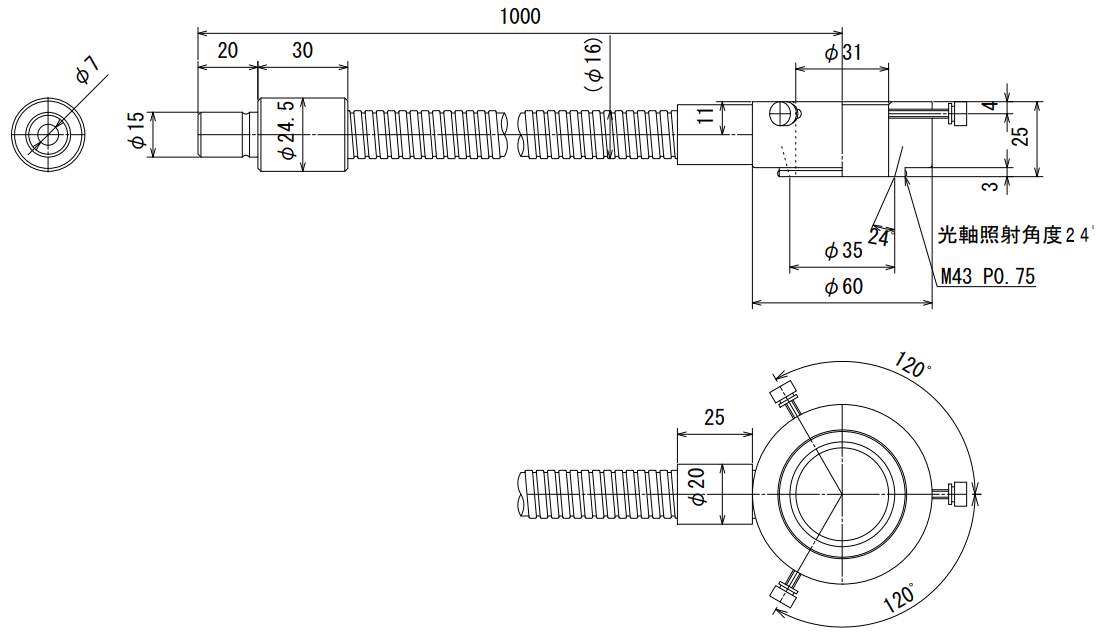

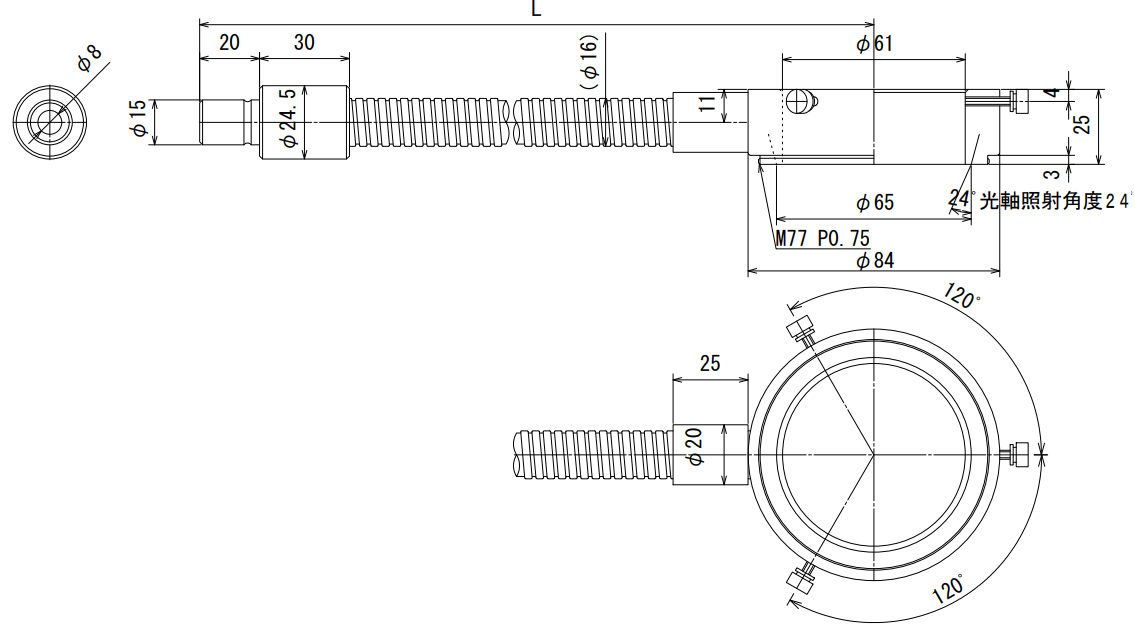

リング型シリーズ

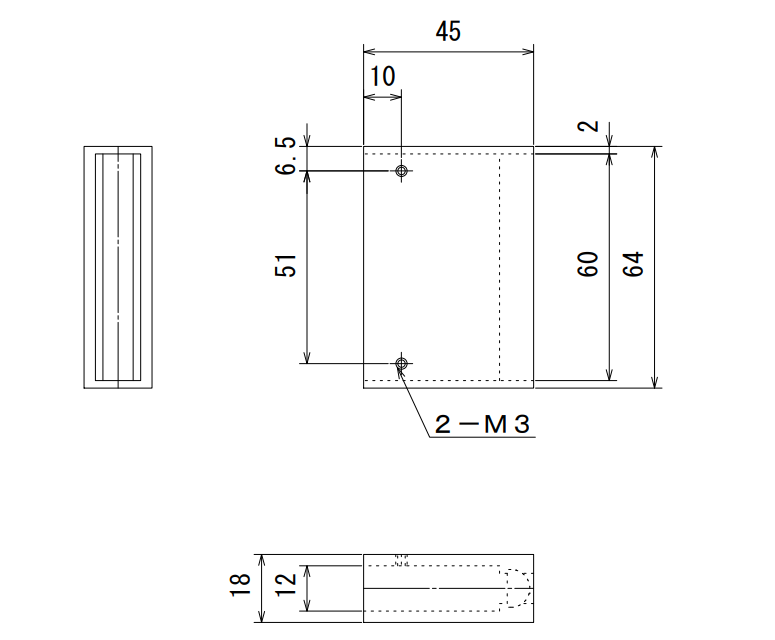

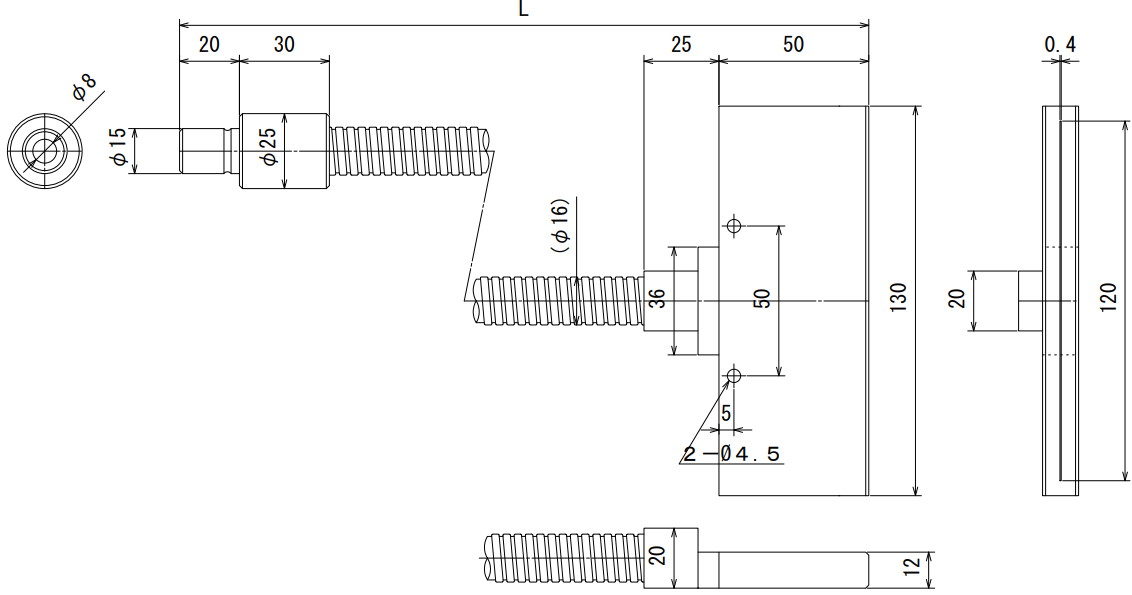

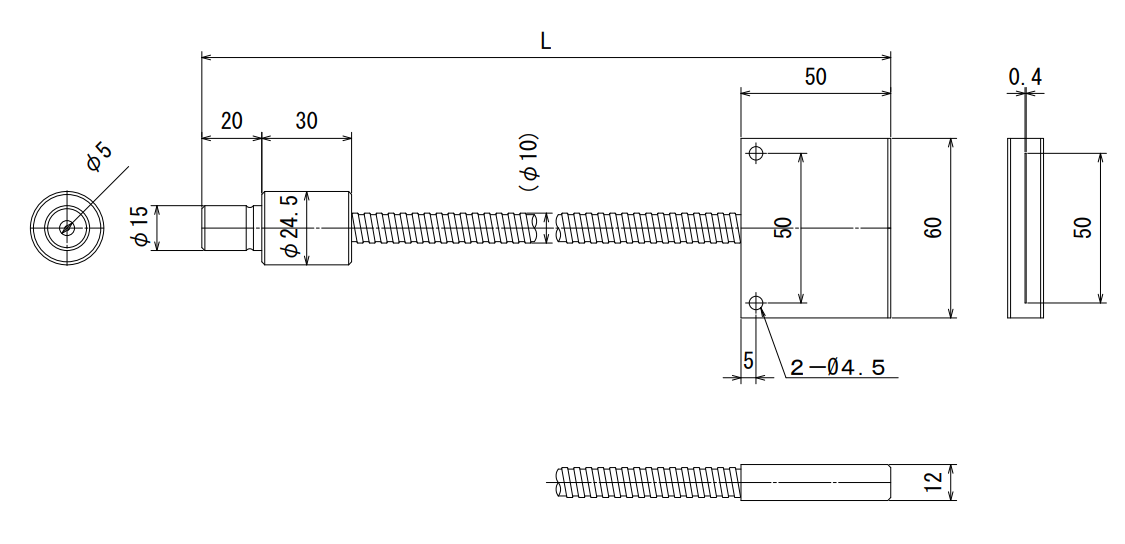

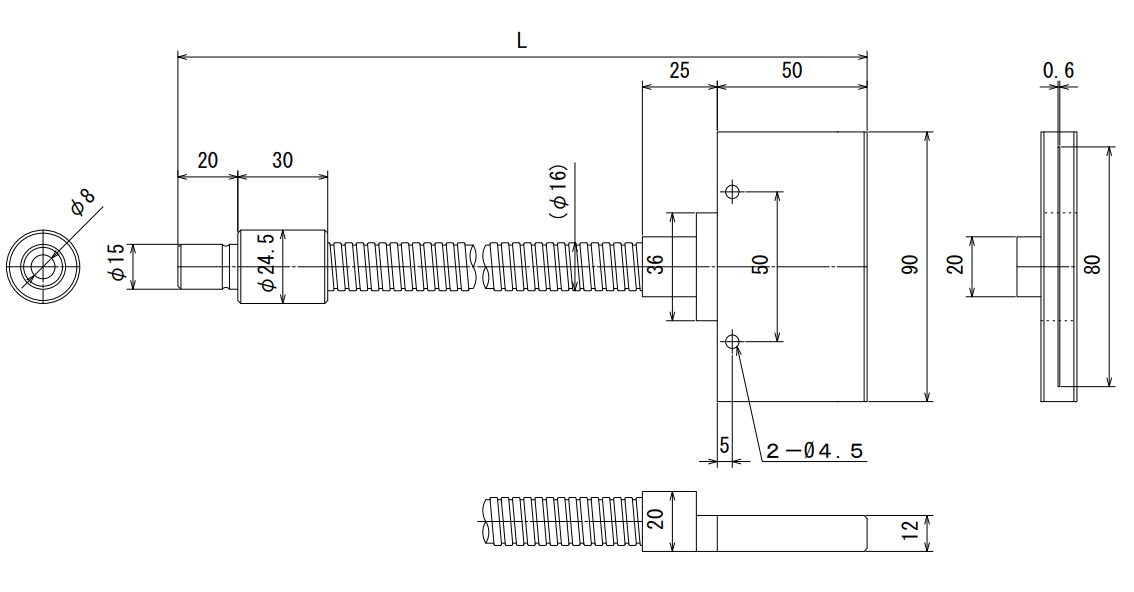

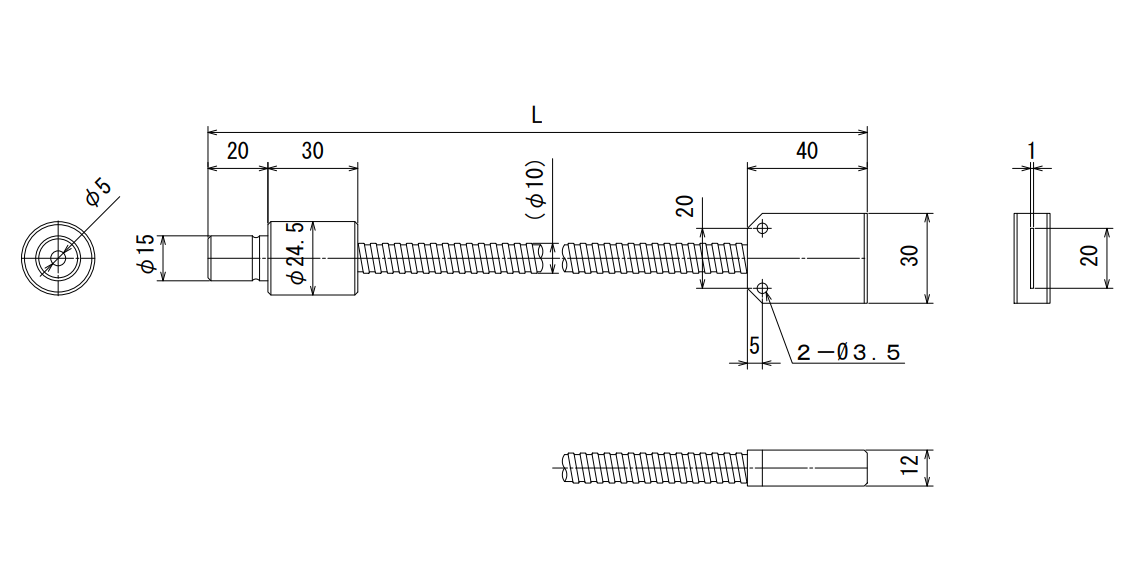

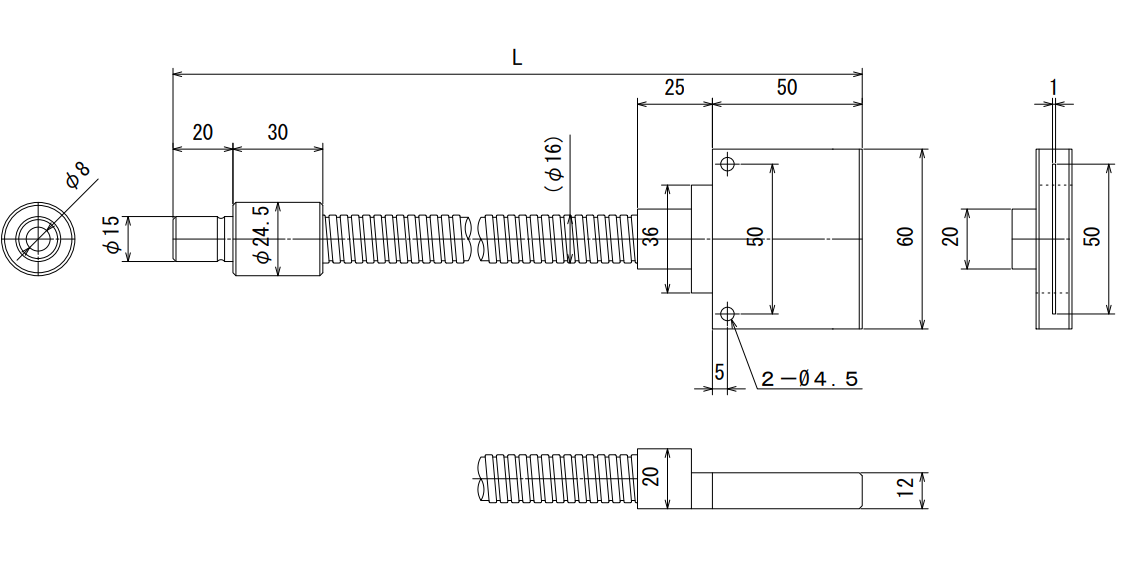

ライン型シリーズ

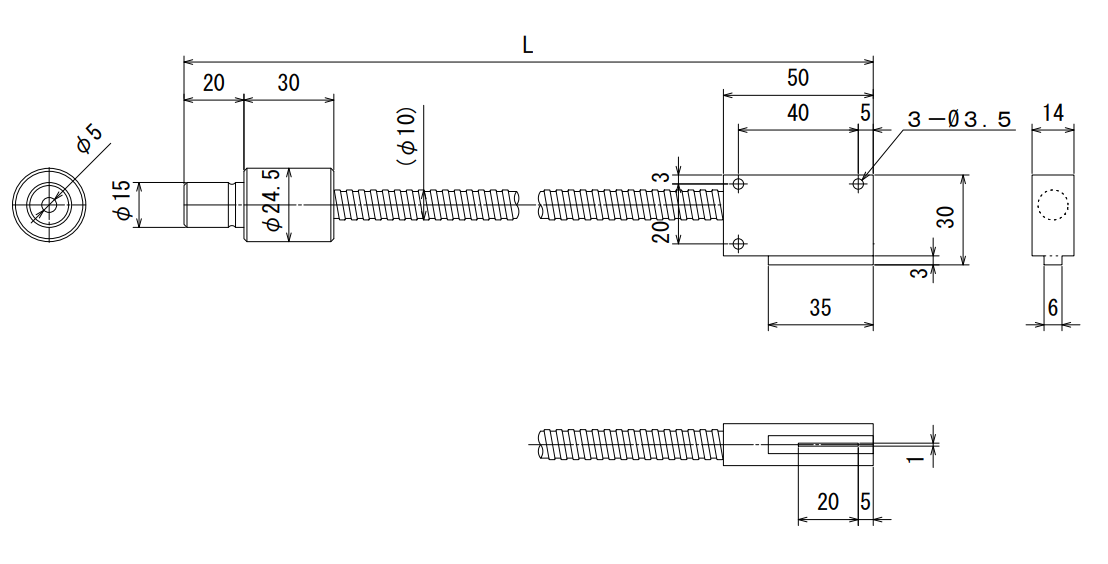

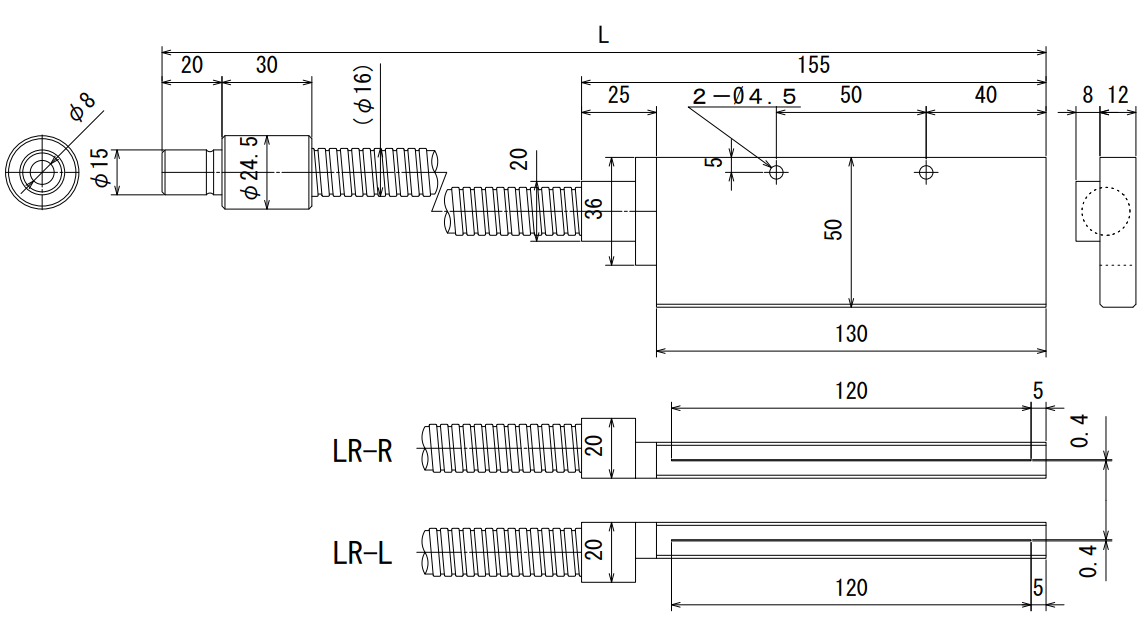

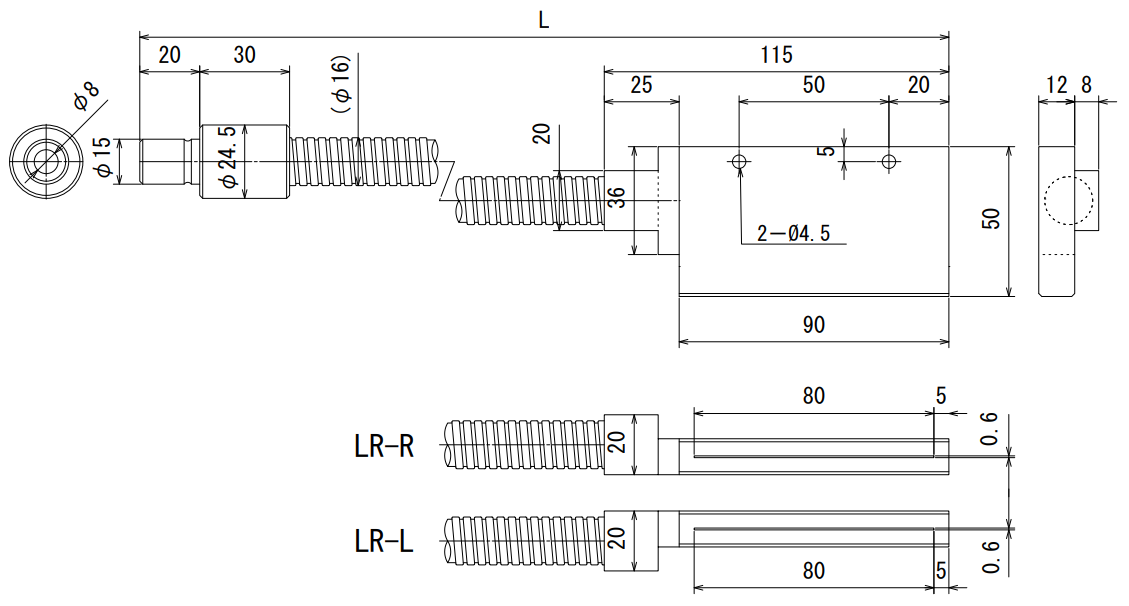

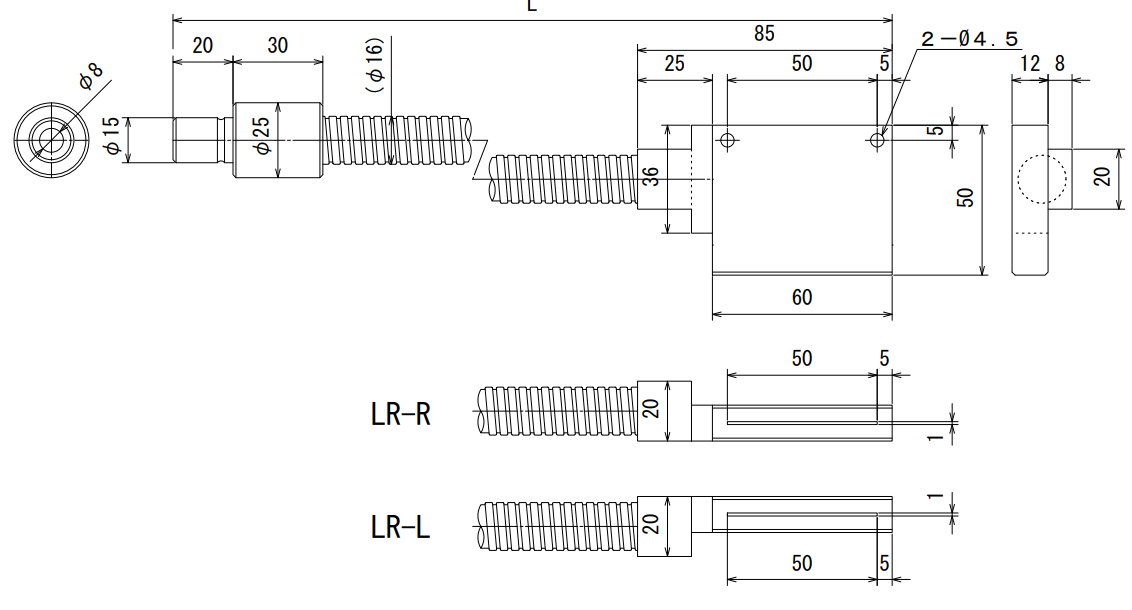

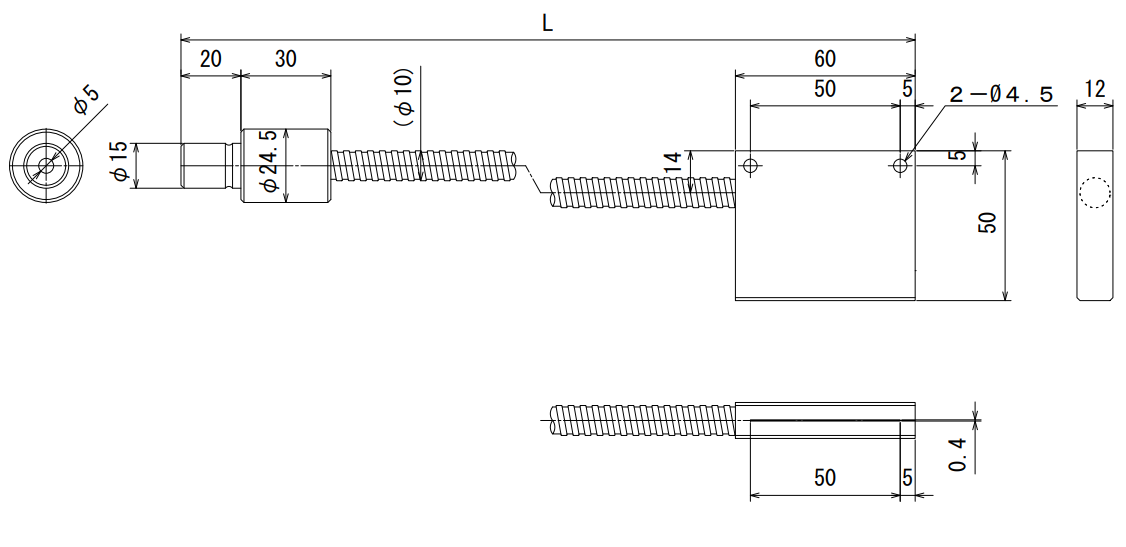

ライン側射型シリーズ

端面融着型ライトガイド

接着剤を使用せず、光ファイバー同士を一体化したライトガイドです。
本製品は特注対応となりますので、詳細はお問い合わせください。

• 接着剤を使用しない構造により、優れた耐熱性を実現。
• ファイバーの充填率が向上することで、同一口径における光取り込み効率が高まります。
• 出射光量は最大約25％向上します。

• 対応素材は多成分ガラスおよびプラスチックファイバーに限られます。（UV石英ファイバーおよび液体ファイバーでは、融着型ライトガイドの製作は対応しておりません。）

IR特化型ライトガイド

通常の多成分ガラスファイバーを用いたライトガイドでは、約1400nm近傍において水分の影響により透過率が大きく低下します。
一方、IR特化型ライトガイドではこの透過率低下を抑制し、近赤外域における照射効率を大幅に向上させることが可能です。

• 透過率データは参考値です。
• 本データは計算値に基づいておりますが、1420nm付近では伝送損失が大きく算出が困難なため、グラフは途中で途切れています。

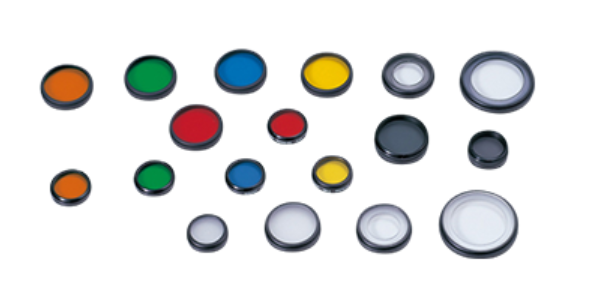

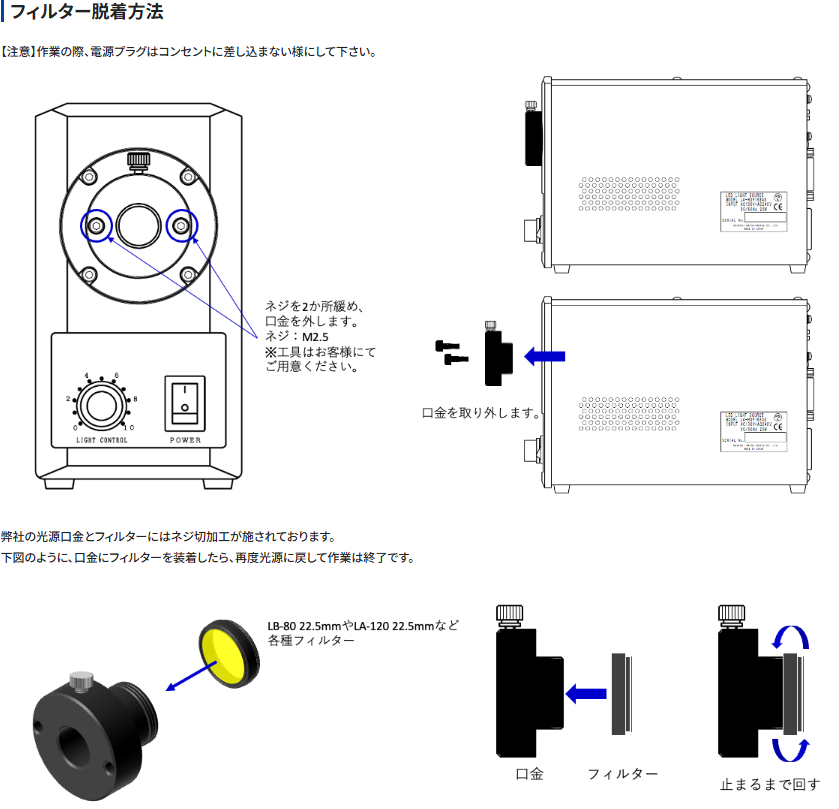

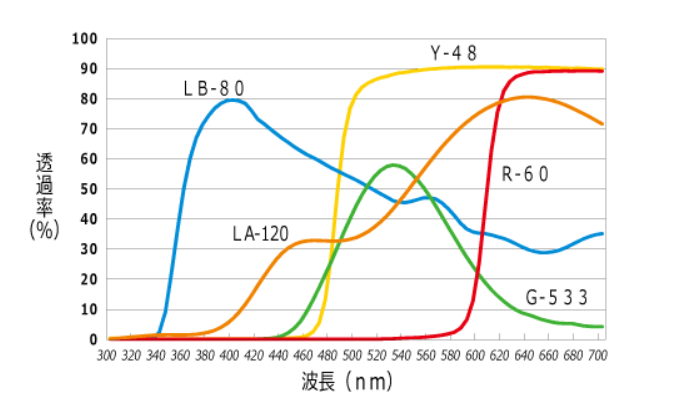

フィルター

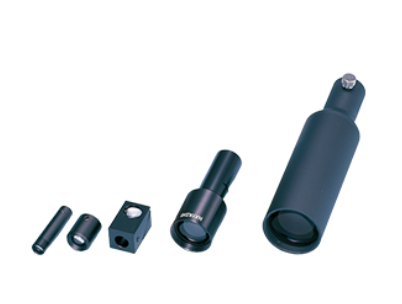

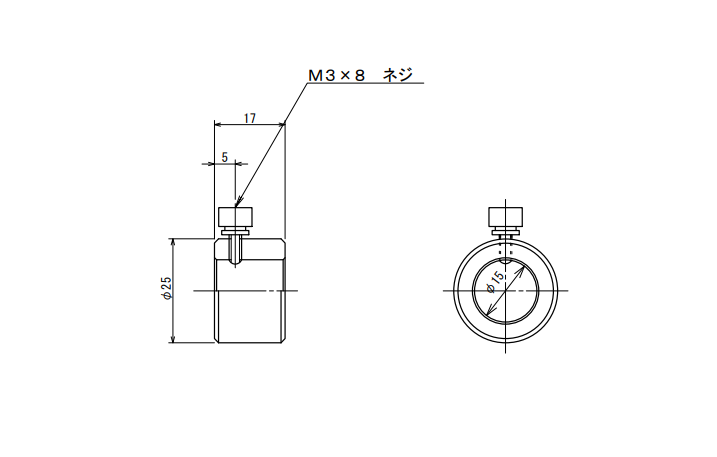

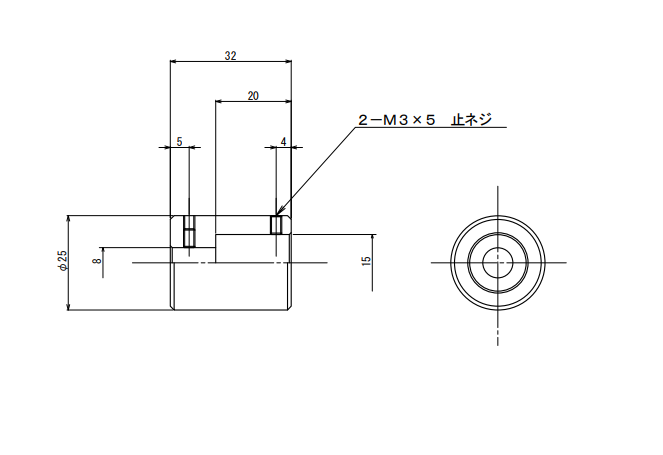

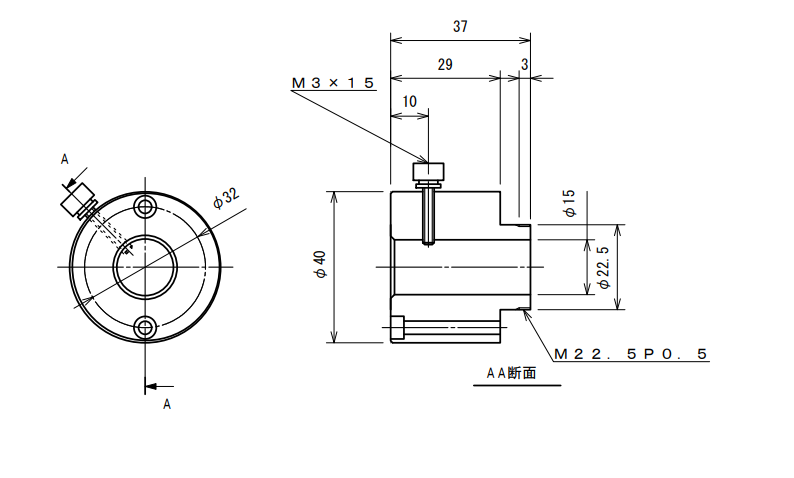

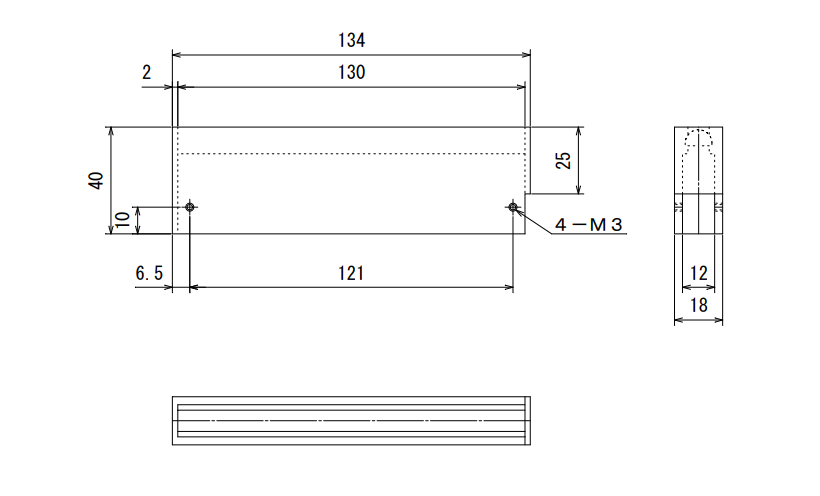

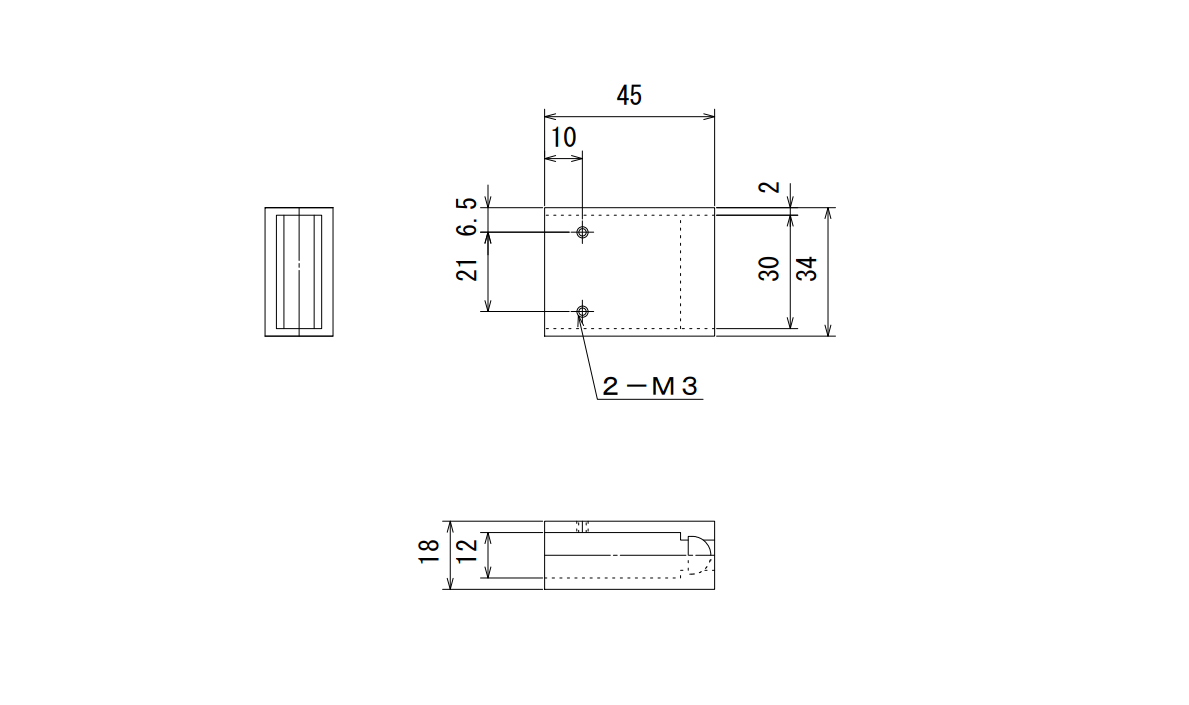

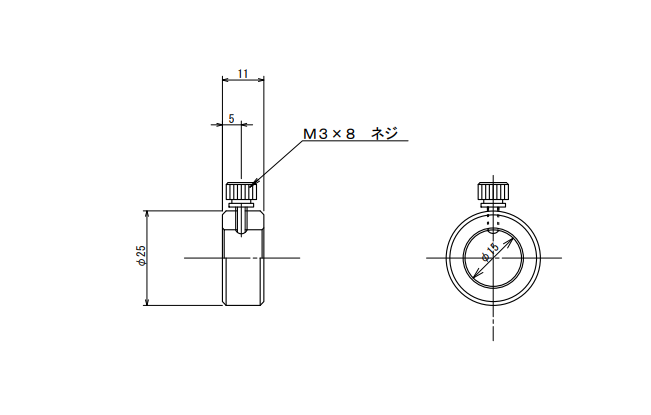

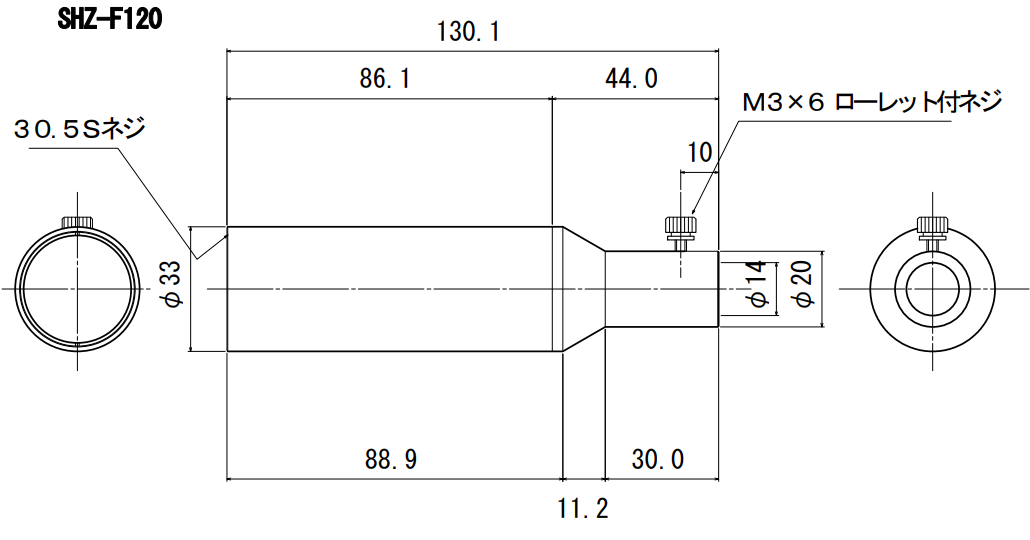

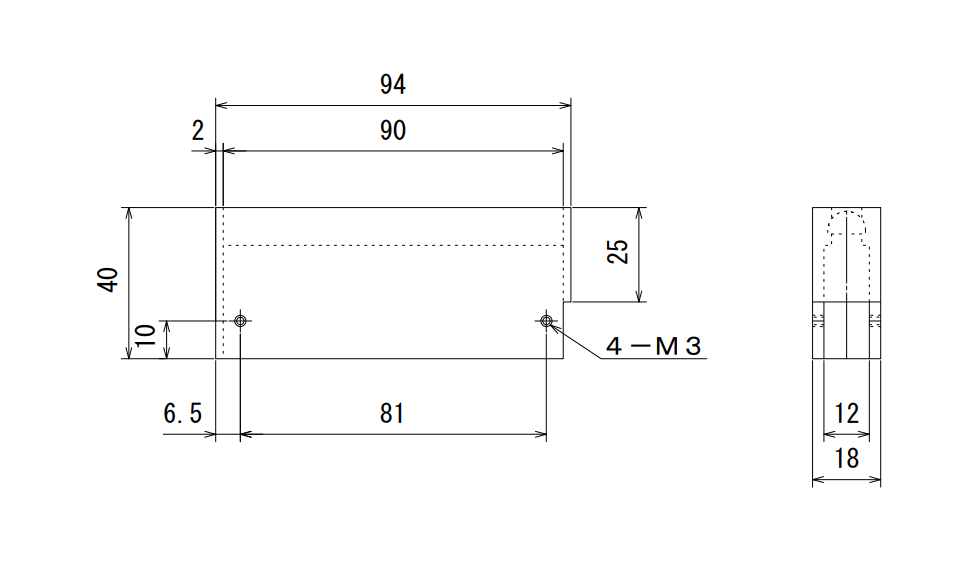

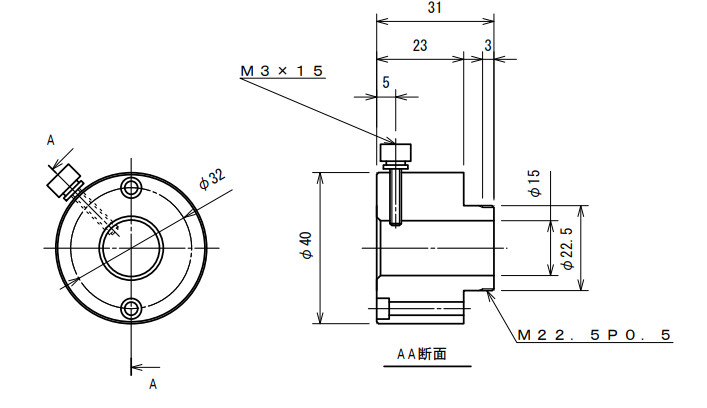

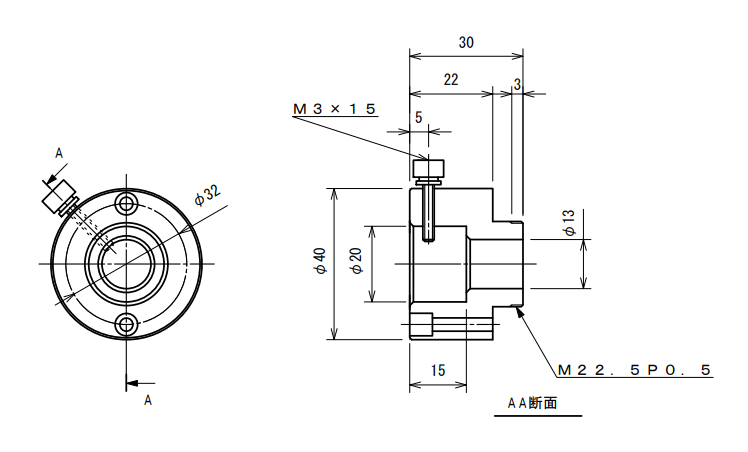

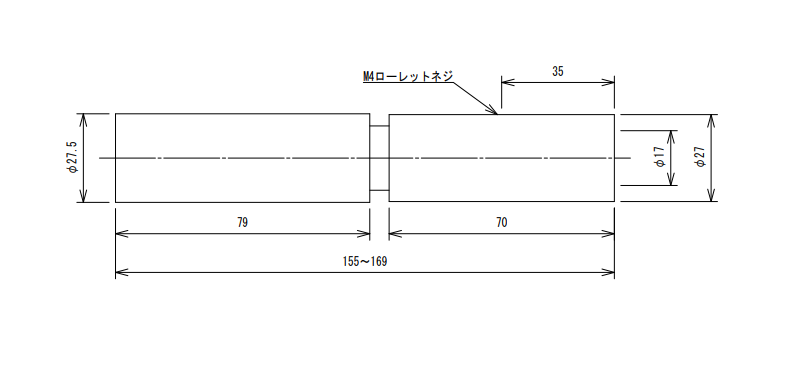

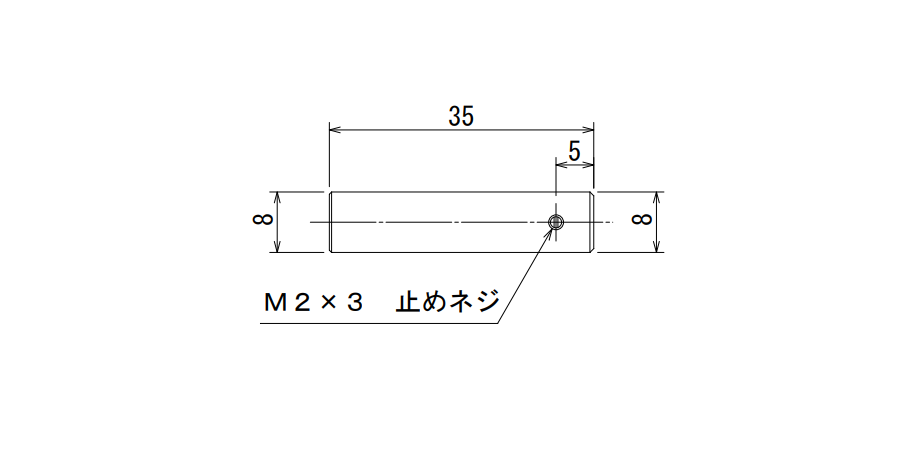

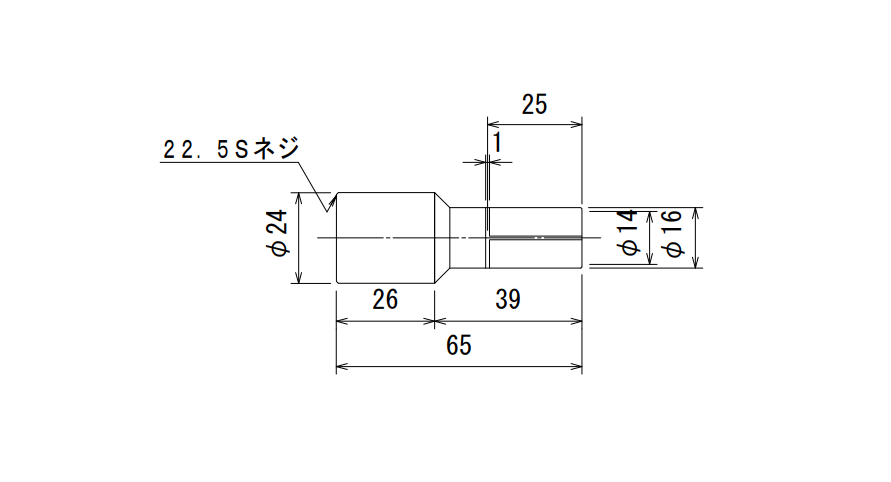

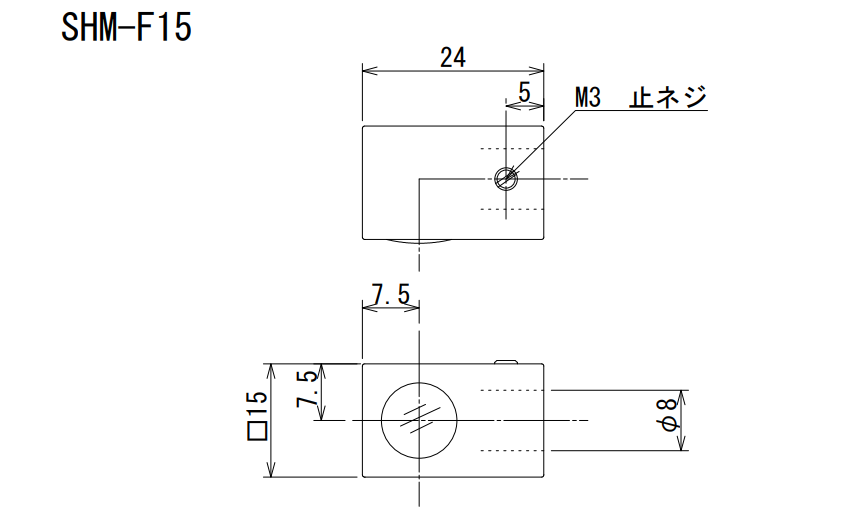

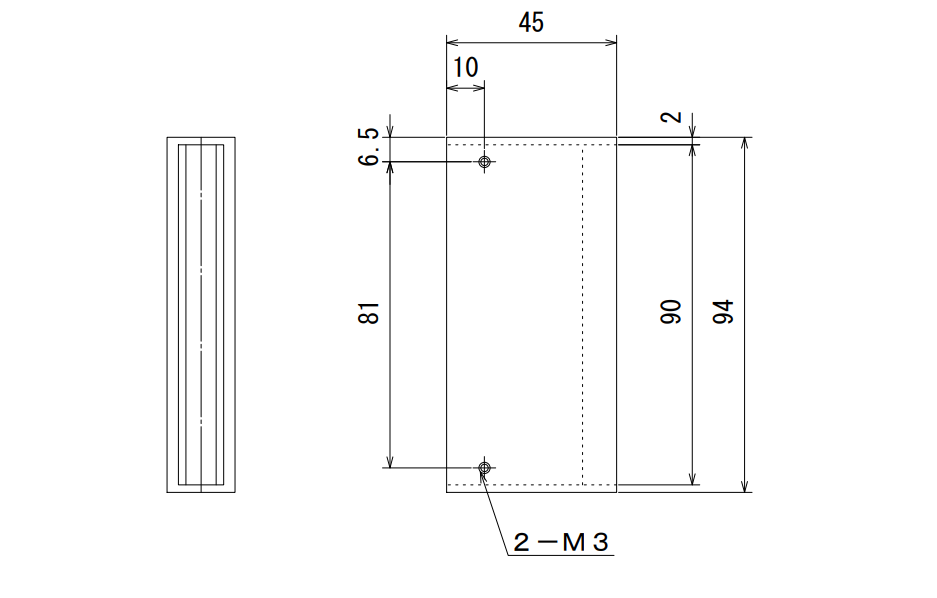

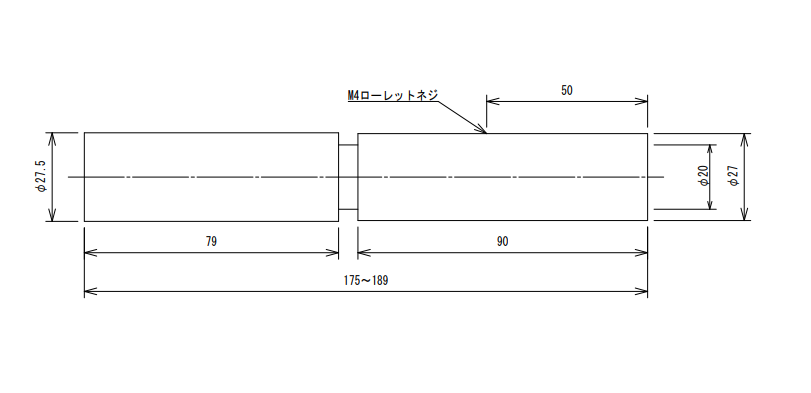

集光レンズ

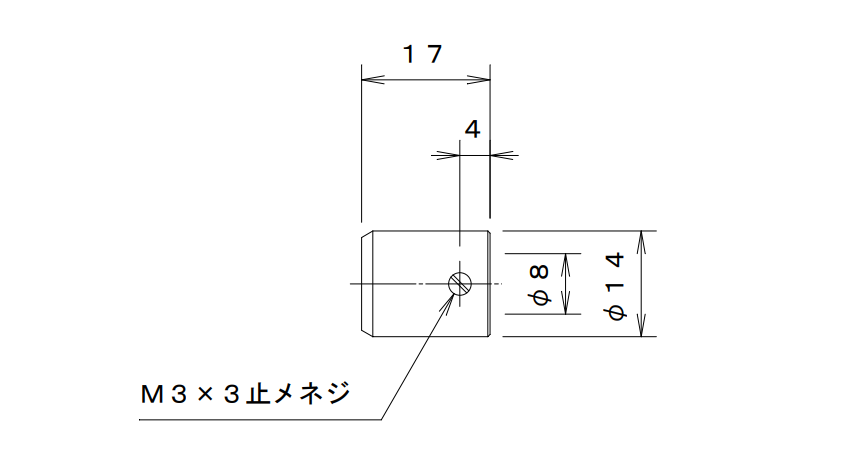

ハヤシレピック製ライトガイドに装着する集光レンズです。

特長

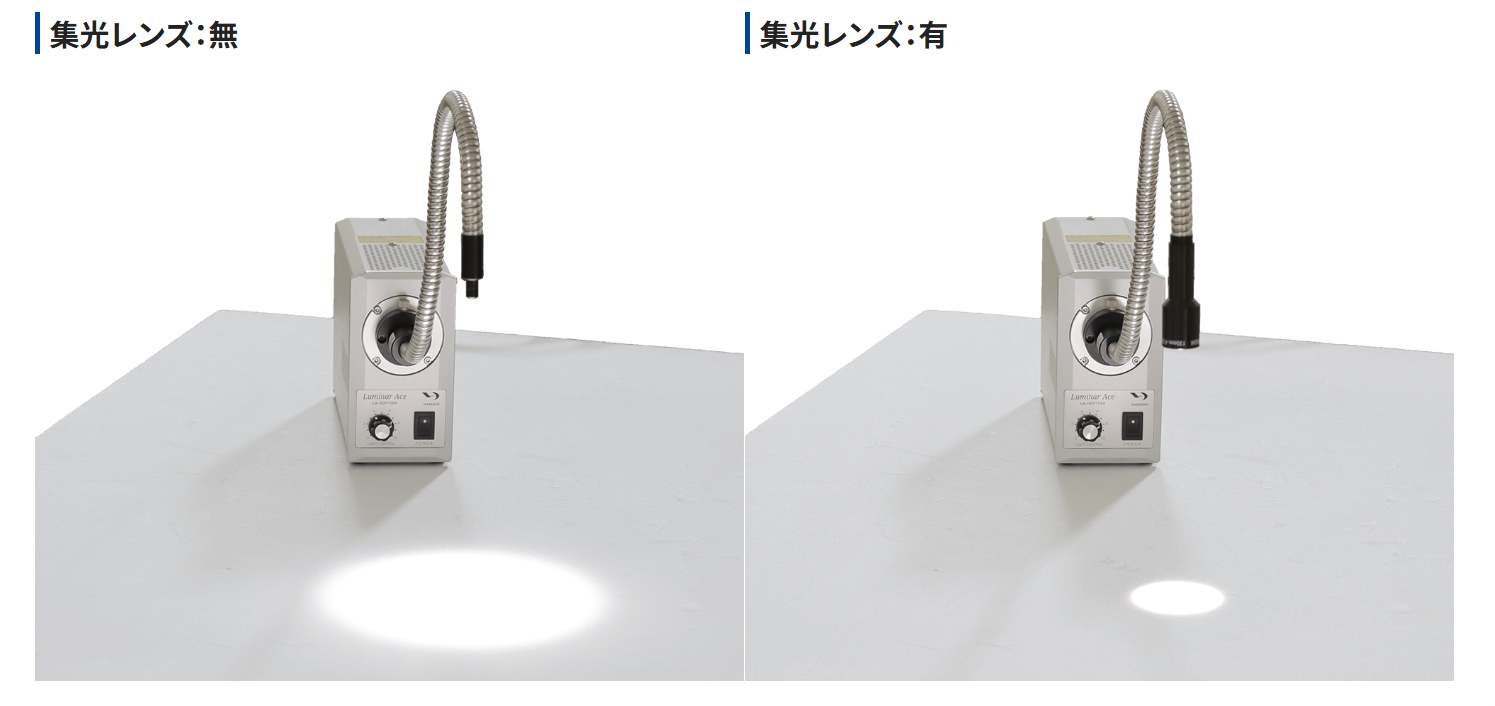

高輝度なスポット光が求められる用途や、効果的な照明演出が必要な場合など、用途に応じて選択可能な各種集光レンズを取り揃えております。

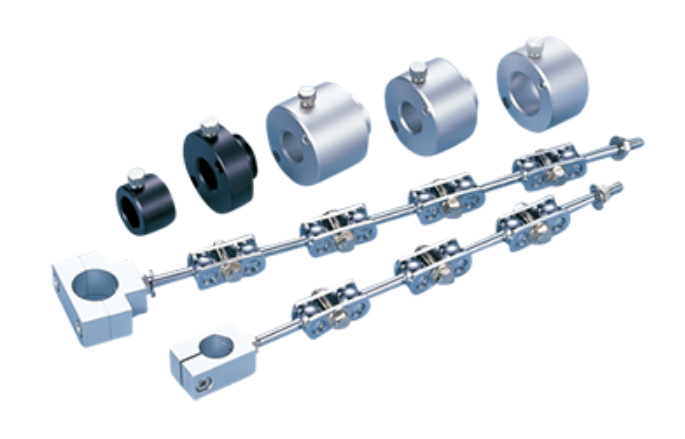

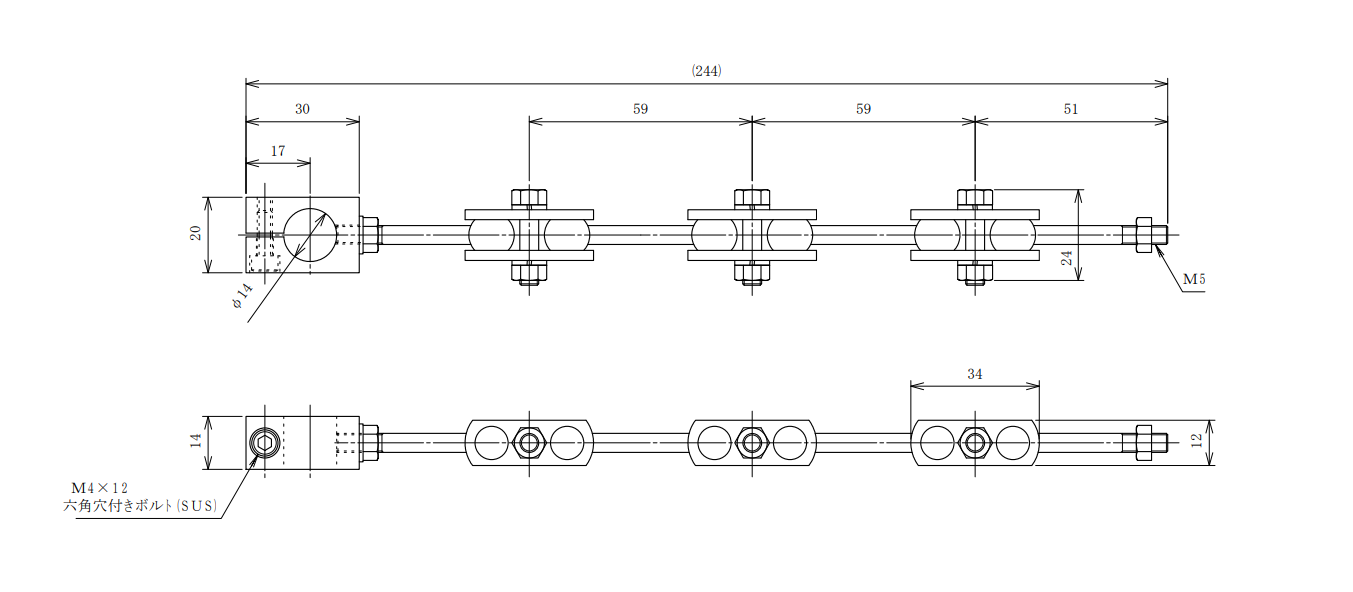

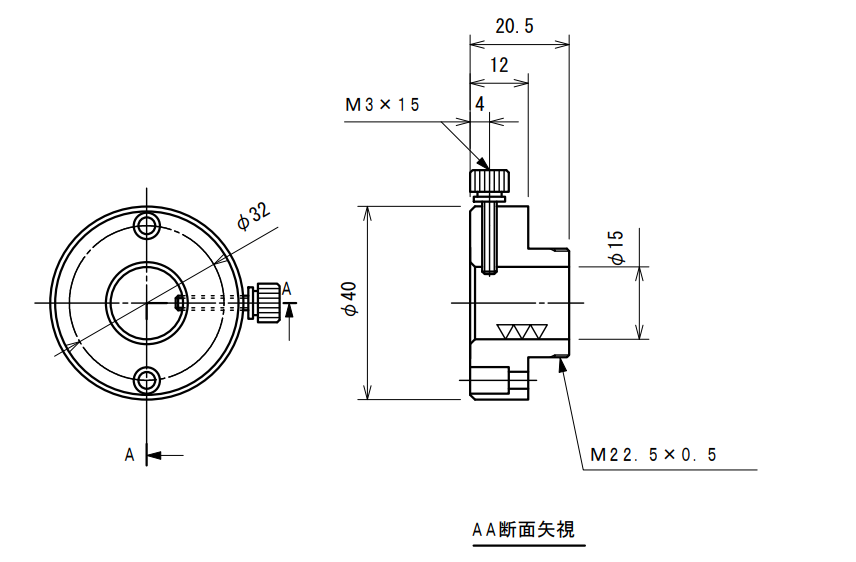

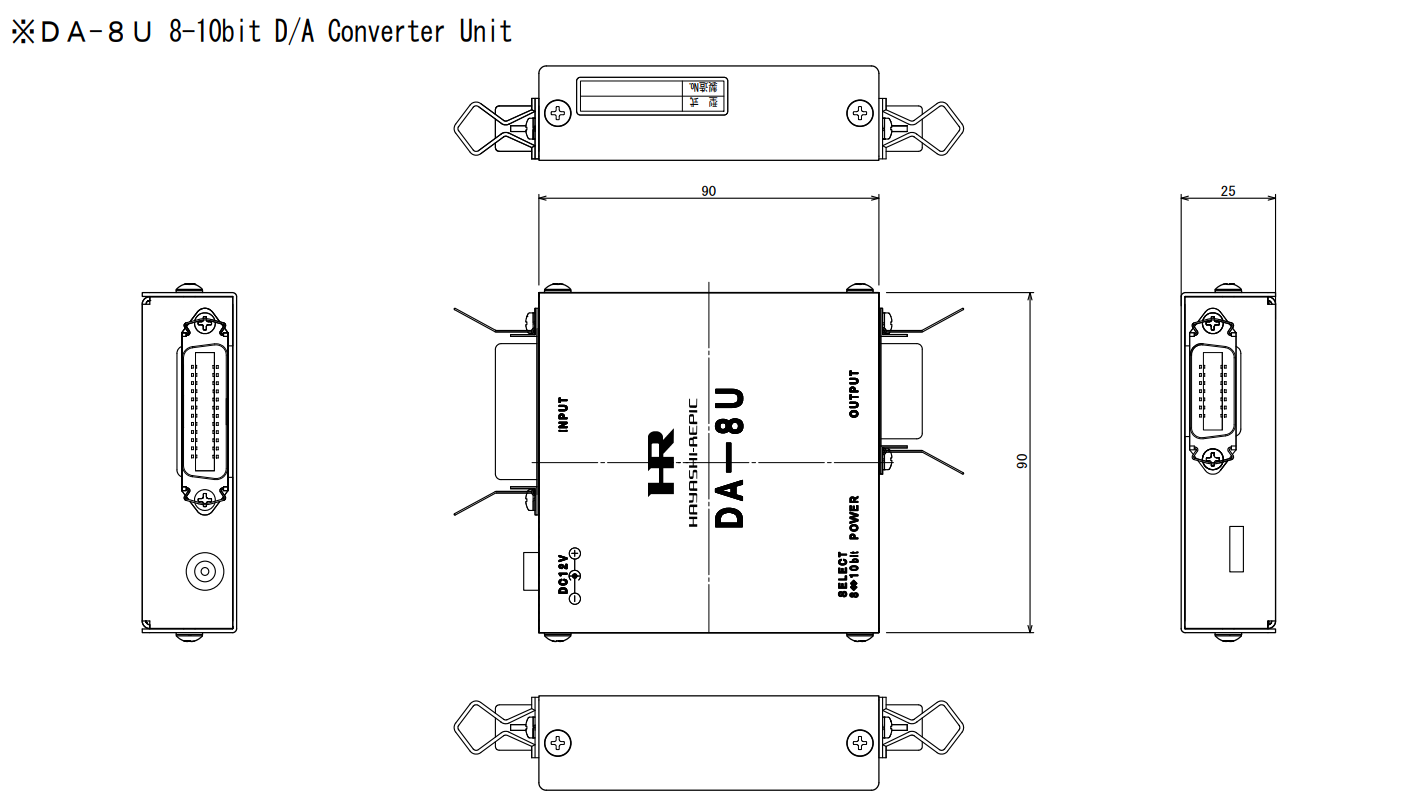

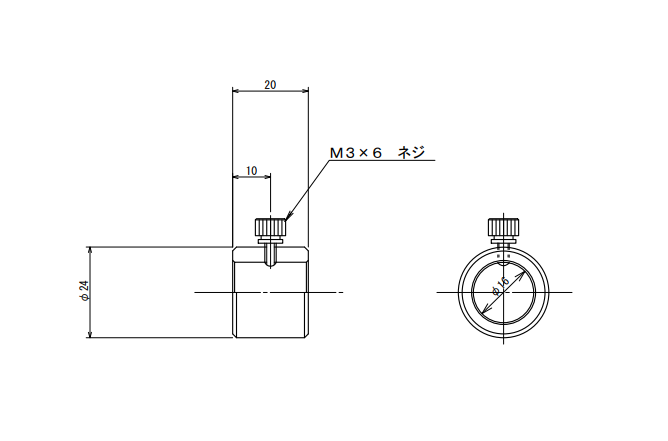

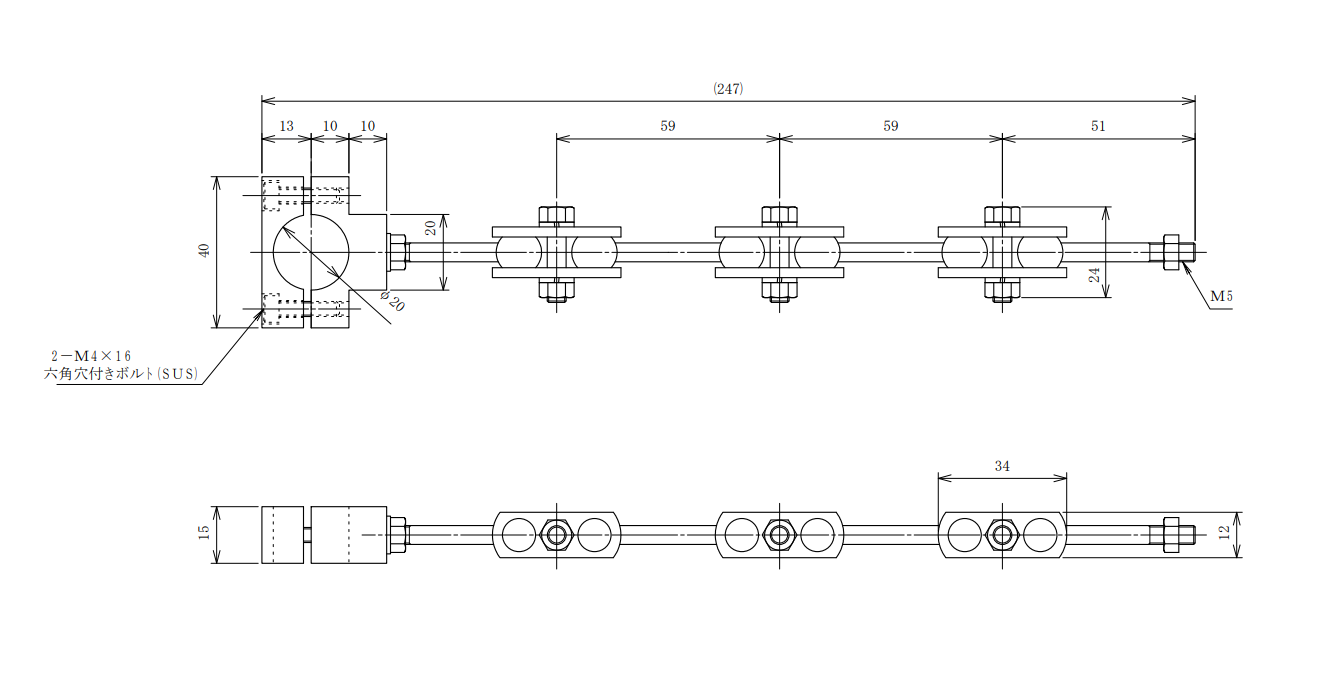

その他アクセサリ
