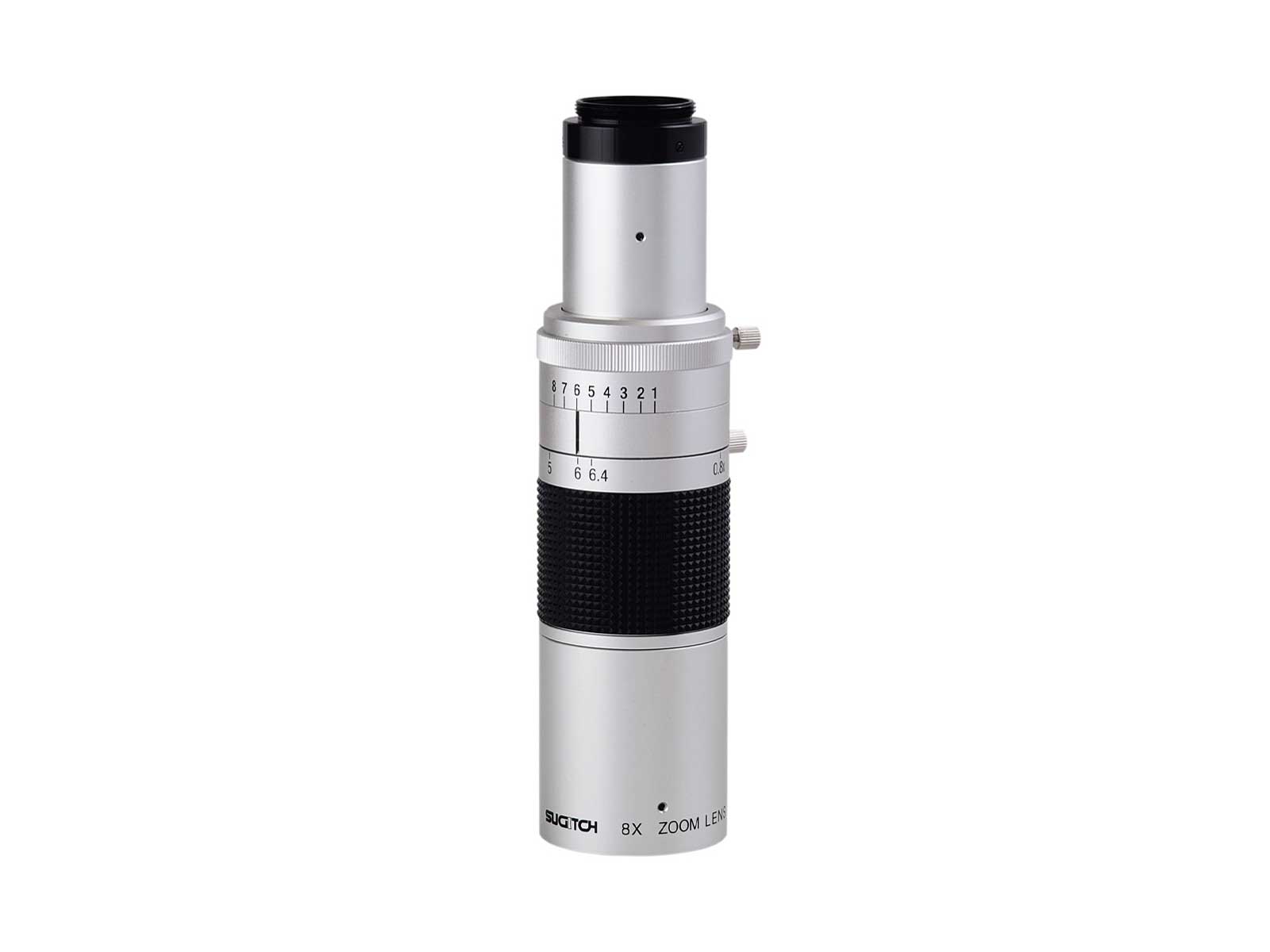

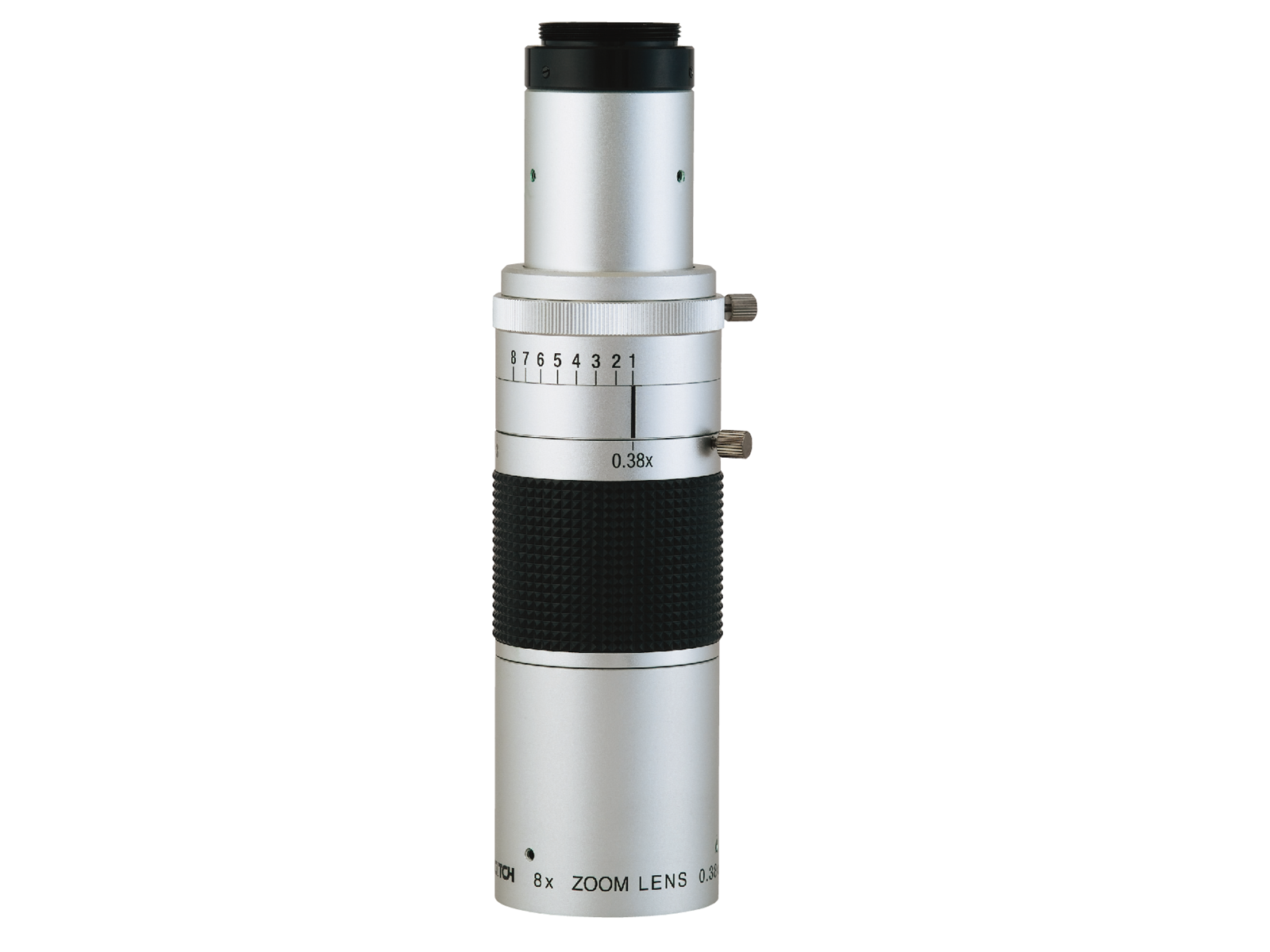

8倍マクロズームレンズ TS-93022

ダウンロード

• 外観図
• カタログ

TS-93022の特長

光学倍率0.38x～3.0x、WD170mm、Cマウント、1/2インチ～1/4インチ対応
長作動マイクロスコープ

ズーム比8x　光学倍率0.38x～3.0x　WD＝170mm

検査用とで要望の多い倍率範囲と長作動を実現しました。

マイクロスコープ用に設計された銀鏡筒シリーズはコンパクトで装置組込にも最適

機能性重視の洗練されたデザイン、マイクロスコープ用に最適です。小型・軽量のため、装置への組み込みに適した、汎用性の高いマクロズームレンズです。

絞り付き

絞り機構付きなので、明るさや被写界深度の調整に便利です。

エクステンダーレンズで倍率調整（オプション）

別売のエクステンダーレンズにより、長作動を保ったまま高倍率に調整できます。

充実した周辺機器

カメラ、照明、補助レンズ、スタンド等　充実した周辺機器を用意しました。

TS-93022仕様

倍率範囲		0.38x～3.0x
ズーム比		8.0x
物像間距離O/I (mm)		335.1
WD (mm)		170.1(鏡筒端～被写体：165.361)
鏡筒サイズ (mm)		152
マウント		C-mount
適合CCDサイズ		1/1.8″,1/2″,1/3″,1/4″
光学倍率		0.38x	1.00x	3.00x
Ｆナンバー	物体側	25.0	11.4	8.9
	像側	9.5	11.4	26.6
NA	物体側	0.020	0.044	0.056
	像側	0.053	0.044	0.019
イメージサークル	物体側	φ26.3	φ10.0	φ3.3
	像側	φ10.0	φ10.0	φ10.0
被写界深度 (mm)	物体側	2.42	0.40	0.13
	像側	0.35	0.40	1.20
解像力 (本/mm)	物体側	45.6本	90.0本	120.0本
	像側	120本	90本	40本
TVディストーション		-0.21％以下	+0.10％以下	+0.15％以下
重量 (g)		300
サイズ (mm)		φ40×152

光学倍率	1/2型CCD・CMOS		1/3型CCD・CMOS		1/4型CCD・CMOS
	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)	モニター倍率	視野範囲 (mm)
0.38ｘ	18.10x	12.79×17.05	24.13ｘ	9.59×12.79	32.17ｘ	7.19×9.59
0.5x	23.81x	9.72×12.96	31.75x	7.29×9.72	42.33x	5.47×7.29
0.8ｘ	38.1x	6.07×8.10	50.80ｘ	4.56×6.07	67.73ｘ	3.42×4.56
1.0x	47.63x	4.8×6.4	63.50x	3.6×4.8	95.25x	2.7×3.6
1.5x	71.44x	3.2×4.3	95.25x	2.4×3.2	142.88x	1.8×2.4
2.0x	95.25x	2.4×3.2	127.00x	1.8×2.4	190.50x	1.4×1.8
3.0x	142.88x	1.6×2.1	190.50x	1.2×1.6	285.75ｘ	0.9×1.2

TS-93022用オプション

エクステンダーレンズ

WDを変えずに倍率を変更できます（明るさが変わります）。レンズの後ろ（Cマウント）へ取り付けます。

専用LED照明／スタンドアダプター

同軸落射照明（TS-93002-CII 同軸落射鏡筒を接続する場合）

同軸落射照明（TS-0113H プリズムボックスを接続する場合）
