マクロズームレンズシステム05／ズームマイクロスコープ

TS-XL-CZ5

マクロズームレンズTS-93003N-CZ5によるマクロズームレンズシステム

■	8倍マクロレンズTS-93003N-CZ5と周辺機器で構成した基本セット
	8倍マクロズームレンズ、カメラ、LEDリング照明、スタンド、ＸＹステージ
■	ズーム比8×　光学倍率0.65×～5.2×　WD＝39.5mm
	広範囲撮影からズームアップが可能な低倍率マクロを実現しました。
■	小型・軽量、高い汎用性
	小型・軽量のシンプルな鏡筒、汎用性の高いマクロズームレンズシステムです。
■	三分割マルチタイプLEDリング照明を内蔵（TS-LAX-CZ5MLAC）
	高輝度白色LED18灯を3分割にして点灯、調光が可能です。 3分割のない標準タイプもあります。（TS-LA-CZ5WT/TS-LA-CZ5YL）
■	ロングＷＤ（長作動）へも対応（オプション）
	フロントコンバータによりWDを長くできます。（倍率が低くなります）
■	充実した周辺機器
	カメラ、照明、補助レンズ、スタンド等　充実した周辺機器を用意しました。

■基本セット

●初心者用セット････ 8倍ズームレンズTS-93003N-CZ5と各照明で構成したセット

セット型番	品名	製品構成	価格（税別）
TS-93003N-CZ5WT-SET 又は TS-93003N-CZ5YL-SET	8倍ズーム白色LED照明セット又は 8倍ズーム昼光色LED照明セット	8倍ズームレンズ+LEDリング照明 (TS-LA-CZ5WT又はTS-LA-CZ5YL)セット	167,500円
TS-93003N-CZ5MLAC-SET	8倍ズームマルチLED照明セット	8倍ズームレンズ+LEDマルチ照明(TS-LAX-CZ5MLAC)セット	205,000円
TS-C&S-140-SET	140万画素カメラ＆スタンドセット	140万画素カメラ　＋　XYZ移動スタンド	172,400円
TS-C&S-120-SET	120万画素カメラ＆スタンドセット	125万画素カメラ　＋　XYZ移動スタンド	162,800円
TS-C&S-038-SET	38万画素カメラ＆スタンドセット	38万画素カメラ　＋　XYZ移動スタンド	121,600円カメラ在庫終了次第、販売終了

レンズ仕様（共通）
型番	TS-93003N-CZ5
倍率範囲	0.65×5.2×
ズーム比	8.0×
物像間距離O/I	166.4㎜
WD	39.5㎜(鏡筒端～被写体：35.7±5％)
適合CCDサイズ	1/2″,1/3″,1/4″
マウント	C-mount
被写界深度	0.57mm（最小倍率）～0.01mm（最大倍率）

倍率（共通）1/2"カメラ&15"モニター使用時
光学倍率	モニター倍率	視野範囲
0.65×	30.96×	7.48×9.97mm
0.7×	33.34×	6.94×9.26mm
1.0×	47.63×	4.86×6.48mm
2.0×	95.25×	2.43×3.24mm
3.0×	142.88×	1.62×2.16mm
4.0×	190.5×	1.21×1.62mm
5.2×	247.65×	0.93×1.25mm

■レンズ仕様(TS-93003N-CZ5)

レンズ仕様
型番		TS-93003NI
倍率範囲		0.65×5.2×
ズーム比		8.0×
物像間距離O/I		166.4㎜
WD		39.5㎜(鏡筒端～被写体：35.7±5％)
鏡筒サイズ		－
マウント		C-mount
適合CCDサイズ		1/2″,1/3″,1/4″
光学倍率		0.66×	1.50×	5.10×
Ｆナンバー	物体側	16.7	7.3	2.9
	像側	11.0	11.0	15.0
NA	物体側	0.030	0.068	0.170
	像側	0.045	0.045	0.033
イメージサークル	物体側	φ12.1	φ5.3	φ1.6
	像側	φ8.0	φ8.0	φ8.0
被写界深度(mm)	物体側	0.57	0.10	0.01
	像側	0.25	0.22	0.35
解像力(本/mm)	物体側	75.9本	165.0本	357.0本
	像側	115本	110本	70本
TVディストーション		+0.07％以下	+0.08％以下	+0.09％以下
重量		－
外観寸法		φ40(スタンドアダプター取付位置)×142～152mm
価格		130,000円(税別)

倍率
光学倍率	1/2インチCCD・CMOS		1/3インチCCD・CMOS		1/4インチCCD・CMOS
光学倍率	モニター倍率	視野範囲	モニター倍率	視野範囲	モニター倍率	視野範囲
0.65×	30.96×	7.48×9.97mm	41.8×	5.61mm×7.48mm	55.03×	4.21mm×5.61mm
0.7×	33.34×	6.94×9.26mm	44.45×	5.21mm×6.94mm	59.27×	3.90mm×5.21mm
1.0×	47.63×	4.86×6.48mm	63.5×	3.64mm×4.86mm	84.67×	2.73mm×3.64mm
2.0×	95.25×	2.43×3.24mm	127×	1.82mm×2.43mm	169.33×	1.3mm×1.82mm
3.0×	142.88×	1.62×2.16mm	190.5×	1.21mm×1.62mm	254×	0.91mm×1.21mm
4.0×	190.5×	1.21×1.62mm	254×	0.92mm×1.21mm	338.67×	0.68mm×0.92mm
5.2×	247.65×	0.93×1.25mm	330.2×	0.70mm×0.93mm	440.27×	0.53mm×0.70mm

■LEDリング照明

型番	TS-LA-CZ5WT	TS-LA-CZ5YL	TS-LAX-CZ5MLAC
品名	白色LEDリング照明	昼光色LEDリング照明	マルチLEDリング照明
LED素子	高輝度白色LED18灯	高輝度昼光色LED18灯	高輝度白色LED18灯
仕様	ノーマルタイプ	ノーマルタイプ	三分割(6灯×3)で可変可能
付属品	※電源別売	※電源別売	TS-LX-LCC　電池ホルダー TS-WL5M-AC ACアダプター
価格	25,000円(税別)	25,000円(税別)	75,000円(税別)

TS-93003N-CZ5＋USBカメラ

TS-LA-CZ5WT／TS-LA-CZ5YL

TS-LAX-CZ5MLAC
(TS-LX-LCC,TS-WL5M-AC)

■LEDリング照明用電源

型番	TS-LACLC	TS-8L-LCCN
品名	LED照明用AC電源/コントローラ	調光機能付電池ボックス
電源	ACアダプター	電池ボックス(単三×4本)
価格	12,500円(税別)	9,300円(税別)

■標準照明セット TS-93003N-CZ5WT-SET TS-93003N-CZ5YL-SET

8倍マクロズームレンズ、標準LED照明、AC電源のセット

カメラ(別売)

	TS-93003N-CZ5	8倍マクロズームレンズ光学倍率：0.65x～5.2x（ズーム比：8倍） WD（被写体～レンズ）：39.5mm マウント：Cマウント
	TS-LA-CZ5WT or TS-LA-CZ5YL	ノーマルLEDリング照明 LED:φ3×16灯白色LEDライト TS-LA-CZ5WT:白色LEDタイプ TS-LA-CZ5YL:昼光色LEDタイプ
	TS-LACLC	TS-LA-CZ5WT用ライトコントロール、AC電源
合計価格:167,500円(税別)

■マルチ照明セットTS-93003N-CZ5MLAC-SET

8倍マクロズームレンズ、マルチ照明、電源セット

カメラ(別売)

	TS-93003N-CZ5	8倍マクロズームレンズ光学倍率：0.65x～5.2x（ズーム比：8倍） WD（被写体～レンズ）：39.5mm マウント：Cマウント
	TS-LAX-CZ5MLAC	18灯高輝度白色LED照明マルチタイプ LED:φ3×18灯白色LEDライト三分割マルチタイプ調光付電池ボックス（電池：単三×4本仕様）照明用AC電源
合計価格:205,000円

■TS-C&S-140-SET

140万画素カメラ＆スタンドセット

	STC-MC152USB	1/2インチCCD140万画素USB2.0カメラ解像度：1360 × 1024Pixel フレーム速度：19fps（Max）セルサイズ：4.65 × 4.65μm OS：Windows7,8,10（すべて32bit/64bit対応済み）簡易計測機能付ビュワーソフト
カメラ付属品	CAB-USB-02-MB	USB MiniB、ロックネジ付きケーブル、2m
	TS-P20XYZ	ラック＆ピニオン付XYZ移動スタンドポール：φ20×330mm 台座：W145mm×D185mm×H25mm Z軸移動：±17mm Y軸移動：前12mm･後18mm Z軸移動：上23mm･下12mm
	TS-SA-4	本体をスタンドへ取付けるためのアダプター
合計価格：172,400円

■TS-C&S-120-SET

120万画素カメラ＆スタンドセット

	STC-MC133USB	1/3インチCCD120万画素USB2.0カメラ解像度：1280 × 960Pixel フレーム速度：22fps（Max）セルサイズ：3.75 × 3.5μm OS：Windows7,8,10（すべて32bit/64bit対応済み）簡易計測機能付ビュワーソフト
カメラ付属品	CAB-USB-02-MB	USB MiniB、ロックネジ付きケーブル、2m
	TS-P20XYZ	ラック＆ピニオン付XYZ移動スタンドポール：φ20×330mm 台座：W145mm×D185mm×H25mm Z軸移動：±17mm Y軸移動：前12mm･後18mm Z軸移動：上23mm･下12mm
	TS-SA-4	本体をスタンドへ取付けるためのアダプター
合計価格：162,800円

■TS-C&S-038-SET

38万画素カメラ＆スタンドセット

	WAT-250D2 こちらの製品は在庫が終了次第販売終了となります。	1/3インチCCD38万画素アナログカメラ解像度 540TV本最低被写体照度 0.02 lx. F1.2 ゲイン調整 ON（0～38dB）、OFF（0dB）シャッター速度 EI（1/60～1/100,000）、OFF、FL ホワイトバランス ATW(カラーローリング抑制)、PWB
付属品	カメラ関連	電源アダプター、映像ケーブル1.5M、C/CS変換アダプター
	TS-P20XYZ	ラック＆ピニオン付XYZ移動スタンドポール：φ20×330mm 台座：W145mm×D185mm×H25mm Z軸移動：±17mm Y軸移動：前12mm･後18mm Z軸移動：上23mm･下12mm
	TS-SA-4	本体をスタンドへ取付けるためのアダプター
こちらの製品はカメラの在庫終了次第、販売終了　合計価格121,600円

■オプションレンズ

フロントコンバータ(オプション)
WDと倍率を変更できます　レンズの前に取り付けます
形式	TS-WD-50	TS-WD-75	TS-WD-100
W.D.	50mm	75mm	100mm
ズーム倍率	0.400～3.240X	0.280～2.240X	0.214～1.712X
価格	8,500円(税別)	8,500円(税別)	8,500円(税別)

エクステンダーレンズ(オプション)
WDを変えずに倍率を変更できます（明るさが変わります）　レンズの後ろ（Cマウント）へ取り付けます
形式	TS-EX-15	TS-EX-20	TS-EX-30	TS-EX-50
品名	1.5×エクステンダー	2.0×エクステンダー	3.0×エクステンダー	5.0×エクステンダー
価格	11,000円(税別)	12,000円(税別)	20,000円(税別)	27,000円(税別)

※TS-EX-30･TS-EX-50を使用すると、極端に映像が暗くなりますのでご注意下さい。

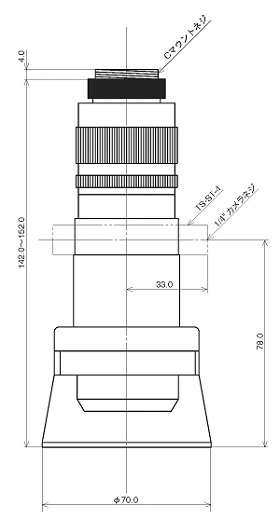

ノーマルLED照明(TS-LA-CZ5WT)取付時の図面

ウェブサイトに記載されている仕様・価格等は製品改良のため予告なく変更する場合がありますのでご了承ください。
