TS-7LE-20LD・TS-7LE-50LD・TS-7LE-100LD・TS-7LE-200LD
ライト・電池ホルダー付ミクロメータースコープ

固定倍率のハンディタイプのマイクロスコープ
倍率 20×・50×・100×・200×の4種類を用意
金属や凸凹を見るのに最適な斜光照明
斜めからの照射で凸凹に影をつくり浮き上がってみせます。 コンクリートや枕木などの亀裂等の観察にも使用されています。
正立像型でマイクロスコープなのにルーペのように像が見やすい
一般的なマイクロスコープ(顕微鏡)は像が反転してしまいますが、本製品はダハプリズムを光学系に採用しているため、像が反転しない正立像で観察できます。そのためルーペのように扱いやすく操作が簡単です。

C/CSマウントカメラ取付カメラアダプター(別売)
別売りのTS-SP-USB カメラ接続アダプターを使用すれば、C/CSカメラを取り付けることができます。カメラで撮影した像はモニター表示や画像保存が可能です。

また、市販の顕微鏡用スマートフォンアダプターを使用すると、スマートフォンでの撮影も可能です。
精密スケール標準装備
精密スケールを接眼部へ内蔵したので、観察物の長さの測定ができます。(各倍率によって目盛幅が異なります)
 カタログはこちらからダウンロードしてください。
LEDライト&電池ホルダー付ミクロメータースコープ
製品番号 倍率 照明 最小目盛 有効視野 測定範囲 作動距離 税抜価格
(円)
税込価格
(円)
TS-7LE-20LD 20× LED 0.05mm 9.0mm 5.0mm 35mm 43,500 47,850
TS-7LE-50LD 50× LED 0.02mm 3.6mm 2.0mm 21 mm 販売終了
TS-7LE-100LD 100× LED 0.01mm 2.1mm 1.0mm 14mm 50,000  55,000
TS-7LE-200LD 200× LED 0.005mm 1.05mm 0.3mm 13mm 53,000  58,300
上記製品は在庫限りにて終了 詳細はこちらよりご確認ください
白色LEDライト&電池ホルダー付ミクロメータースコープ
持ち運びに適しているため、屋内のみならず、屋外に持ち出して使用されることも多いです。
用途:コンクリートの亀裂や鉄道の枕木のヒビなどの測定
2023年7月1日より価格改定します。
製品番号 倍率 照明 最小目盛 有効視野 測定範囲 作動距離 税抜価格
(円)
税込価格
(円)
TS-7LE-20LDW 20× 白色LED 0.05mm 9.0mm 5.0mm 35mm 56,000 61,600
TS-7LE-50LDW 50× 白色LED 0.02mm 3.6mm 2.0mm 21mm 59,500 65,450
TS-7LE-100LDW 100× 白色LED 0.01mm 2.1mm 1.0mm 14mm 62,000 68,200
TS-7LE-200LDW 200× 白色LED 0.005mm 1.05mm 0.3mm 13mm 65,500 72,050

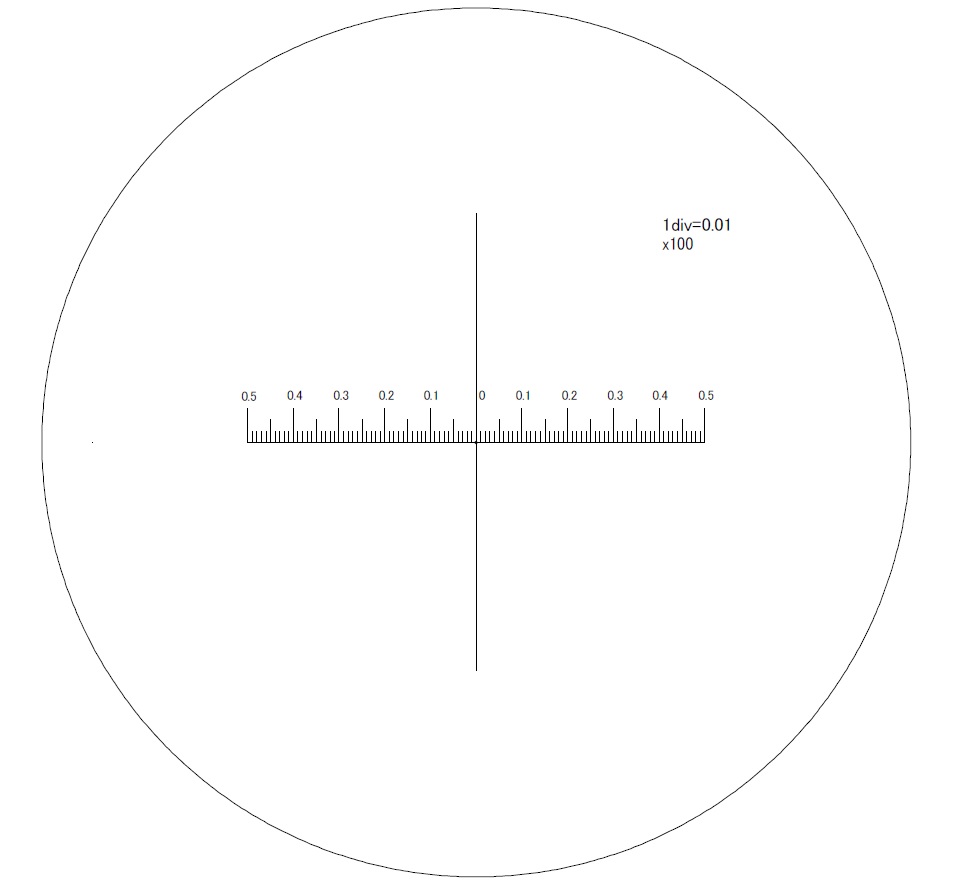

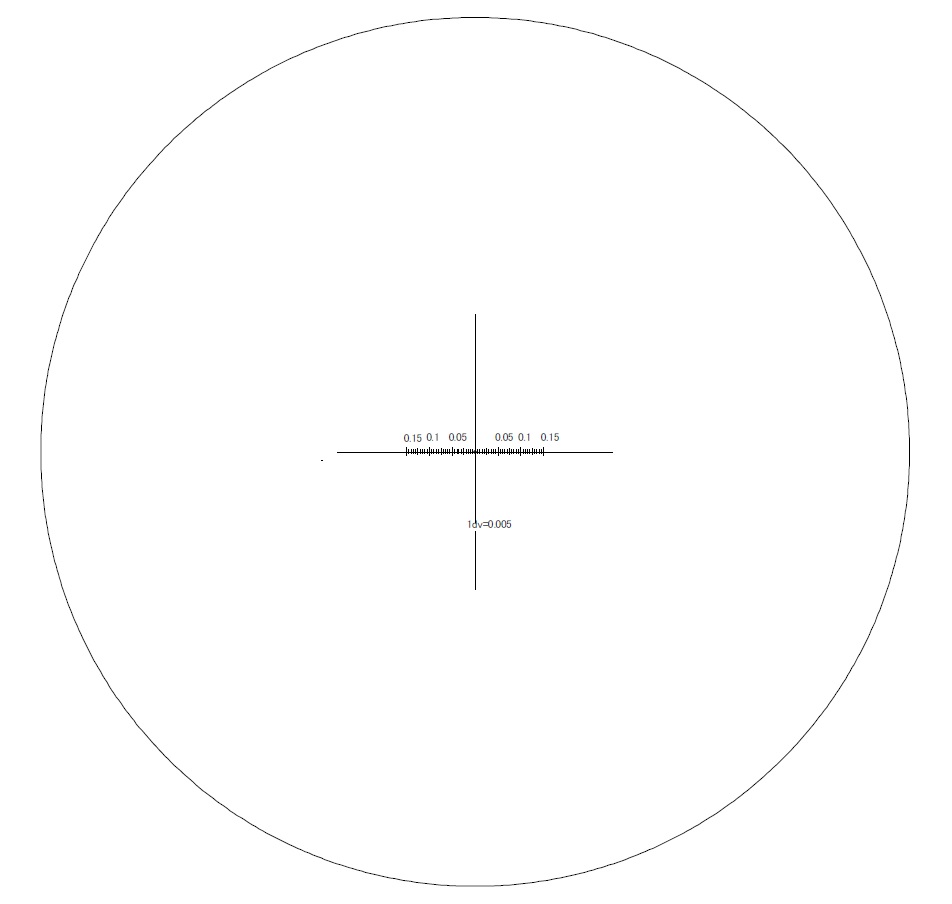

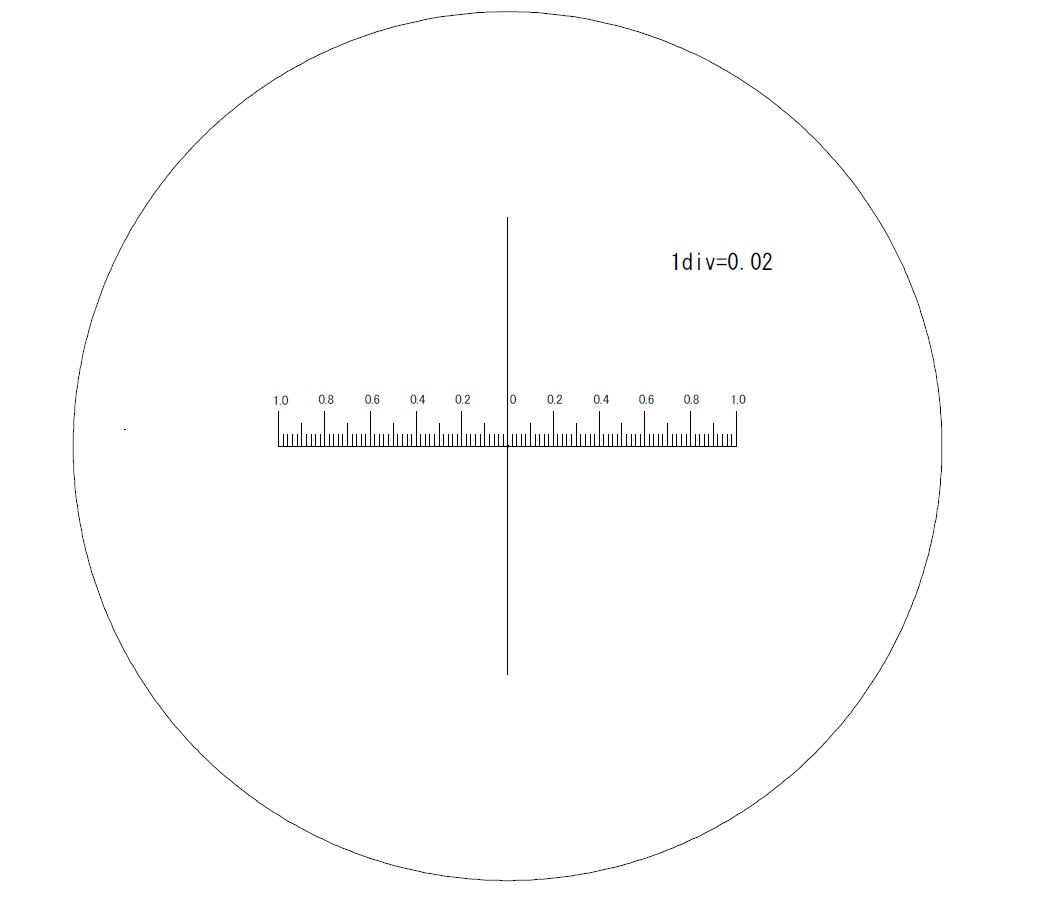

 スケール
 20倍 50倍  100倍  200倍

Cマウントカメラ接続アダプター(オプション)
 C/CSマウントカメラ
 USBカメラ/NTSCカメラ/GigEカメラ/CamaLinkカメラ

目視で観察したような全体像を撮影する場合は、2/3インチ以上のイメージャーサイズの大きなカメラを使用することをお勧めします。(像は一番下の画像のように観察できます)

TS-SP-USB2
カメラアダプター

C/CSマウントカメラ対応
対応機種:TS-7LE, TS-8LEN, TS-SP

28,500円(税別)

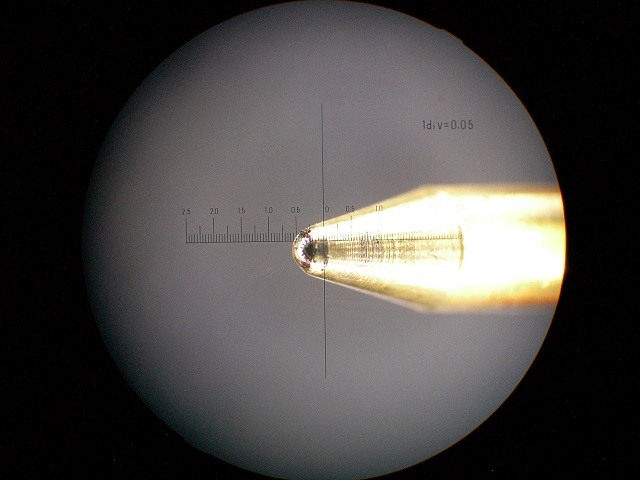

デジタルカメラでボールペン先端を撮影した画像


TS-7LEN-20

TS-7LEN-50

TS-7LEN-100

TS-7LEN-200
