| TS-93003N-CZ5 |
|
|
光学倍率0.65x～5.2x、WD39.5、Cマウント、1/2～1/4インチ対応
高解像・高倍率マイクロスコープ |
USBカメラとLED照明は別売 |
| ■ |
ズーム比8× 光学倍率0.65×～5.2× WD＝39.5mm |
|
広範囲撮影からズームアップが可能な低倍率マクロを実現しました。
|
| ■ |
小型・軽量、高い汎用性 |
|
小型・軽量のシンプルな鏡筒、汎用性の高いマクロズームレンズです。
|
| ■ |
LEDリング照明（別売）取付可能 |
|
用途に応じて専用LED照明をお選び頂けます。 |
| ■ |
フロントコンバータで倍率調整（オプション） |
|
フロントコンバータにより、倍率アップ調整が可能です。(WDが短くなります) |
| ■ |
充実した周辺機器 |
|
カメラ、照明、補助レンズ、スタンド等 充実した周辺機器を用意しました。
|
|
|
| レンズ仕様 |
| 製品番号 |
TS-93003NI |
| 倍率範囲 |
0.65×-5.2× |
| ズーム比 |
8.0× |
| 物像間距離O/I |
166.4㎜ |
| WD |
39.5㎜(鏡筒端～被写体：35.7±5％) |
| 鏡筒サイズ |
－ |
| マウント |
C-mount |
| 適合CCDサイズ |
1/2″,1/3″,1/4″ |
| 光学倍率 |
0.66× |
1.50× |
5.10× |
| Ｆナンバー | 物体側 |
16.7 |
7.3 |
2.9 |
| 像側 |
11.0 |
11.0 |
15.0 |
| NA | 物体側 |
0.030 |
0.068 |
0.170 |
| 像側 |
0.045 |
0.045 |
0.033 |
| イメージサークル | 物体側 |
φ12.1 |
φ5.3 |
φ1.6 |
| 像側 |
φ8.0 |
φ8.0 |
φ8.0 |
| 被写界深度(mm) | 物体側 |
0.57 |
0.10 |
0.01 |
| 像側 |
0.25 |
0.22 |
0.35 |
解像力(本/mm)
| 物体側 |
75.9本 |
165.0本 |
357.0本 |
| 像側 |
115本 |
110本 |
70本 |
| TVディストーション |
+0.07％以下 |
+0.08％以下 |
+0.09％以下 |
| 重量 |
－ |
| 外観寸法 |
φ40(スタンドアダプター取付位置)×142～152mm |
| 価格 |
130,000円(税別)
143,000円（税込） |
|

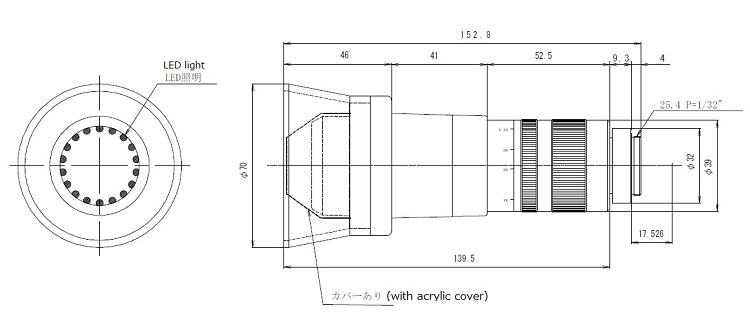

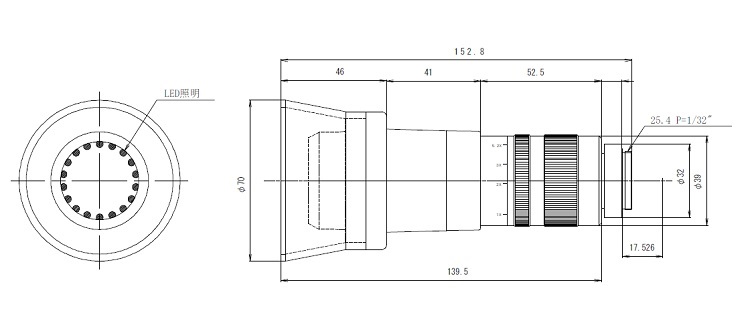

照明取り付け時の外観図
TS-93003N-CZ5WT&YL
TS-93003N-CZ5MLAC |
|
|
| 倍率 |
| 光学倍率 |
1/2インチCCD・CMOS |
1/3インチCCD・CMOS |
1/4インチCCD・CMOS |
| モニター倍率 |
視野範囲 |
モニター倍率 |
視野範囲 |
モニター倍率 |
視野範囲 |
| 0.65× |
30.96× |
7.48×9.97mm |
41.8× |
5.61mm×7.48mm |
55.03× |
4.21mm×5.61mm |
| 0.7× |
33.34× |
6.94×9.26mm |
44.45× |
5.21mm×6.94mm |
59.27× |
3.90mm×5.21mm |
| 1.0× |
47.63× |
4.86×6.48mm |
63.5× |
3.64mm×4.86mm |
84.67× |
2.73mm×3.64mm |
| 2.0× |
95.25× |
2.43×3.24mm |
127× |
1.82mm×2.43mm |
169.33× |
1.3mm×1.82mm |
| 3.0× |
142.88× |
1.62×2.16mm |
190.5× |
1.21mm×1.62mm |
254× |
0.91mm×1.21mm |
| 4.0× |
190.5× |
1.21×1.62mm |
254× |
0.92mm×1.21mm |
338.67× |
0.68mm×0.92mm |
| 5.2× |
247.65× |
0.93×1.25mm |
330.2× |
0.70mm×0.93mm |
440.27× |
0.53mm×0.70mm |
|
|
|
| 旧タイプTS-93003用フロントコンバータ(オプション) |
WDと倍率を変更できます レンズの前に取り付けます
(注：TS-93003NIに使用する場合倍率が下がるとケラれます。） |
| 製品番号 |
TS-WD-50 |
TS-WD-75 |
TS-WD-100 |
| W.D. |
50mm |
75mm |
100mm |
| ズーム倍率 |
0.400～3.240X |
0.280～2.240X |
0.214～1.712X |
| 価格 |
8,500円(税別)
9,350円（税込） |
8,500円(税別)
9,350円（税込） |
8,500円(税別)
9,350円（税込） |
 |
 |
 |
 |
|
|
|
| エクステンダーレンズ(オプション) |
|
WDを変えずに倍率を変更できます（明るさが変わります） レンズの後ろ（Cマウント）へ取り付けます |
| 製品番号 |
TS-EX-15 |
TS-EX-20 |
TS-EX-30 |
TS-EX-50 |
| 品名 |
1.5×エクステンダー |
2.0×エクステンダー |
3.0×エクステンダー |
5.0×エクステンダー |
| 価格 |
11,000円(税別)
12,100円（税込） |
13,500円(税別)
14,850円（税込） |
25,000円(税別)
27,500円（税込） |
27,000円(税別)
29,700円（税込） |
 |
 |
 |
 |
 |
|
|
|
■LEDリング照明
 |
| 製品番号 |
TS-LAX-CZ5WT |
TS-LAX-CZ5YL |
TS-LAX-CZ5MLAC |
| 品名 |
白色LEDリング照明 |
昼光色LEDリング照明 |
マルチLEDリング照明 |
| LED素子 |
高輝度白色LED18灯 |
高輝度昼光色LED18灯 |
高輝度白色LED18灯 |
| 仕様 |
ノーマルタイプ |
ノーマルタイプ |
三分割(6灯×3)で可変可能 |
| 付属品 |
※電源別売 |
※電源別売 |
TS-LX-LCC 電池ホルダー
TS-WL5M-AC ACアダプター
|
| 価格 |
25,000円(税別)
27,500円（税込） |
25,000円(税別)
27,500円（税込） |
75,000円(税別)
82,500円（税込） |
|

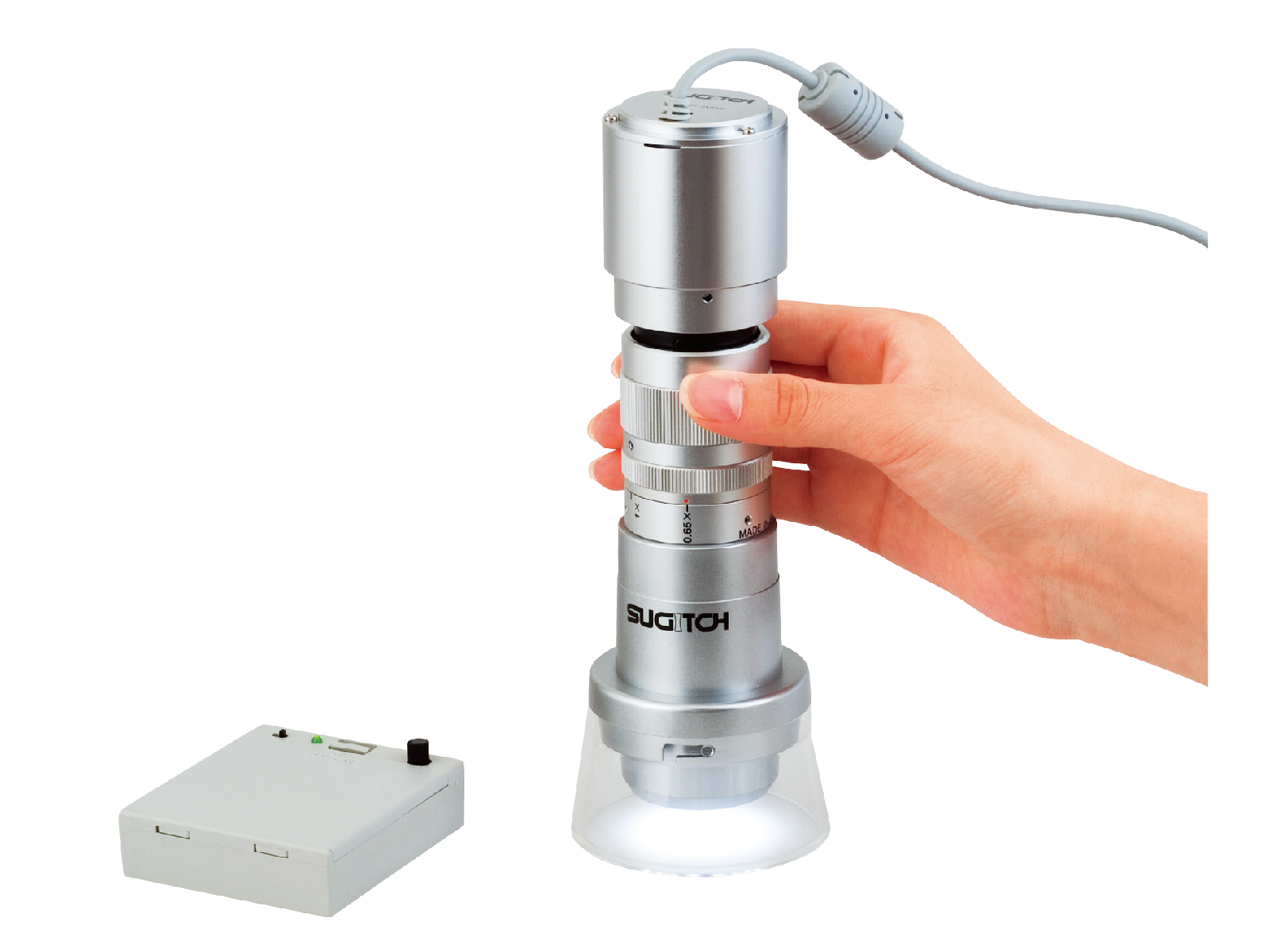

TS-93003N-CZ5＋USBカメラ
|
TS-LA-CZ5WT／TS-LA-CZ5YL
|
TS-LAX-CZ5MLAC(TS-LX-LCC,TS-WL5M-AC)
|
|
|
■LEDリング照明用電源
|
| 製品番号 |
TS-LACLC-2 |
TS-USBLC-2 |
TS-8L-LCCN |
| 品名 |
LED照明用AC電源/コントローラ |
LED照明用USB電源/コントローラ |
調光機能付電池ボックス |
| 電源 |
ACアダプター |
USBポートより供給 |
電池ボックス(単三×4本) |
| 価格 |
17,500円(税別)
19,250円（税込） |
17,500円(税別)
19,250円（税込） |
9,300円(税別)
10,230円（税込） |
|

TS-LACLC-2 TS-USBLC-2 |
|
|
|
| フィルター (オプション) |
| 観察する物体に応じて選択できます。 |
|
 |
 |
 |
 |
| 製品番号 |
TS-CZ5-1 |
TS-CZ5-2 |
TS-CZ5-3 |
TS-CZ5-4 |
| 品名 |
φ44フィルターカバーリング |
φ39.5ドーナツ拡散硝子板 |
φ39.5ドーナツ偏光硝子板 |
φ18レンズ偏光アダプタ |
| 価格 |
5,000円(税別)
5,500円(税込) |
4,500円(税別)
4,950円(税込) |
8,500円(税別)
9,350円(税込) |
7,000円（税別）
7,700円(税込) |
| 用途 |
拡散硝子板または偏光硝子板を入れてTS-8LENシリーズまたはTS-CZ5のLED照明に使用可能です。 |
均一に照明を当てたい場合に使用します。正反射の被検体の観察に最適です。TS-CZ5-1のリングに取り付けて使用します。 |
透明な物体などの反射を抑え、よりクリアな像を観察できます。TS-CZ5-1のリングに取り付けて使用します。 |
φ18㎜ズーム先端時下付け偏光硝子板枠付 フロント側に取り付けます。 |
| 対応機種 |
TS-LA-CZ5WT/TS-LA-CZ5YL/TS-LAX-CZ5MLAC/TS-8LENシリーズ |
TS-93003N-CZ5, TS-93003N |
TS-CZ-2拡散板のTS-CZ5-1リング取り付け例
つるつるとした面を外側に取り付けると汚れが付きにくいです。
|
|
|
