TS-93002NI |
|
|
光学倍率0.1x～0.8x、WD200mm、Cマウント、1/2～1/4インチ対応
低倍率・長作動マイクロスコープ |
 |
| ■ |
ズーム比8× 光学倍率0.1×～0.8× WD＝200mm |
|
広範囲撮影からズームアップが可能な低倍率マクロを実現しました。
|
| ■ |
小型・軽量、高い汎用性 |
|
外径φ３２、全長が９８㎜と小型・軽量のシンプルな鏡筒のため、装置への組み込みに適しており、汎用性の高いマクロズームレンズです。 |
| ■ |
絞り付き |
|
絞り機構付きなので、明るさや被写界深度の調整に便利です。 |
| ■ |
フロントコンバータで倍率調整（オプション） |
|
フロントコンバータにより、倍率アップ調整が可能です。(WDが短くなります) |
| ■ |
充実した周辺機器 |
|
カメラ、照明、補助レンズ、スタンド等 充実した周辺機器を用意しました。
|
|
|
| レンズ仕様 |
| 製品番号 |
TS-93002NI |
| 倍率範囲 |
0.1×-0.8× |
| ズーム比 |
8.0× |
| 物像間距離O/I |
304.1㎜ |
| WD |
194.5㎜(鏡筒端～被写体：188.3mm±5％) |
| 鏡筒サイズ |
96.7㎜ |
| マウント |
C-mount |
| 適合CCDサイズ |
1/2″,1/3″,1/4″ |
| 光学倍率 |
0.10× |
0.30× |
0.80× |
| Ｆナンバー | 物体側 |
97.0 |
32.3 |
12.1 |
| 像側 |
0.10 |
0.30 |
0.80 |
| NA | 物体側 |
0.005 |
0.015 |
0.041 |
| 像側 |
0.052 |
0.052 |
0.052 |
| イメージサークル | 物体側 |
φ8.0 |
φ8.0 |
φ8.0 |
| 像側 |
φ80.0 |
φ26.7 |
φ10.0 |
| 被写界深度(mm) | 物体側 |
31.0 |
3.89 |
0.47 |
| 像側 |
0.31 |
0.35 |
0.30 |
解像力(本/mm)
| 物体側 |
12.5本 |
36.0本 |
96.0本 |
| 像側 |
125本 |
120本 |
120本 |
| TVディストーション |
-0.42％以下 |
-0.05％以下 |
+0.06％以下 |
| 重量 |
約110ｇ |

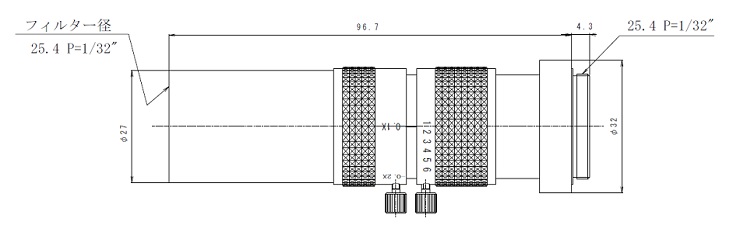

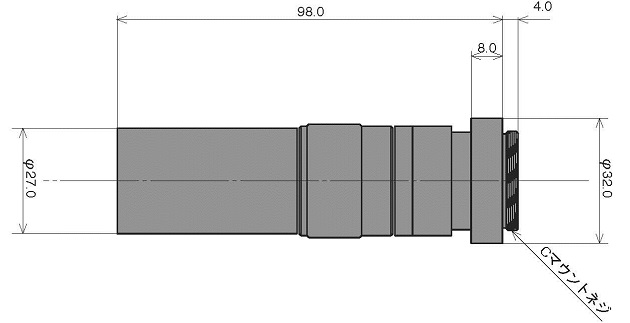

| 外観寸法 |
φ32×98±1mm |
| 価格 |
120,000円(税別)
132,000円（税込） |
|
 |
|
|
| 倍率 |
| 光学倍率 |
1/2インチCCD・CMOS |
1/3インチCCD・CMOS |
1/4インチCCD・CMOS |
| モニター倍率 |
視野範囲 |
モニター倍率 |
視野範囲 |
モニター倍率 |
視野範囲 |
| 0.1× |
4.76× |
48.59mm×64.79mm |
6.35× |
36.45mm×48.59mm |
8.47× |
27.33mm×36.45mm |
| 0.2× |
9.53× |
24.30×32.40mm |
12.7× |
18.22mm×24.30mm |
16.93× |
13.67mm×18.22mm |
| 0.3× |
14.29× |
16.20mm×14.29mm |
19.05× |
12.15mm×16.20mm |
25.4× |
9.11mm×12.15mm |
| 0.4× |
19.05× |
12.15×16.20mm |
25.4× |
9.11mm×12.15mm |
33.87× |
6.83mm×9.11mm |
| 0.5× |
23.81× |
9.72×12.96mm |
31.75× |
7.29mm×9.72mm |
42.33× |
5.47mm×7.29mm |
| 0.6× |
28.58× |
8.10×10.80mm |
38.1× |
6.07mm×8.10mm |
50.8× |
4.56mm×6.07mm |
| 0.7× |
33.34× |
6.94×9.26mm |
44.45× |
5.21mm×6.94mm |
59.27× |
3.90mm×5.21mm |
| 0.8× |
38.1× |
6.07×8.1mm |
50.8× |
4.56mm×6.07mm |
67.73× |
3.42mm×4.56mm |
|
| フロントコンバータ(オプション) |
|
明るさを変えずに倍率を変更できます（WDは変わります） レンズの前に取り付けます。 |
| 製品番号 |
TS-FC2-2X |
TS-FC2-3X |
TS-FC2-4X |
TS-FC2-6X |
| 品名 |
2×フロントコンバータ |
3×フロントコンバータ |
4×フロントコンバータ |
6×フロントコンバータ |
| ズーム倍率 |
0.2～1.6X |
0.3～2.4X |
0.4～3.2X |
0.6～4.8X |
| 視野範囲(mm) |
3.0×4.0～24×32 |
2.0×2.7～16×21.33 |
1.5×2.0～12×16 |
1.0×1.3～8×10 |
| W.D. |
82mm |
35mm |
35mm |
17mm |
| 寸法(mm) |
φ27×14(18) |
φ27×14(18) |
φ27×14(18) |
φ27×14(18) |
| マウントサイズ |
M25.4P1/32” |
M25.4P1/32” |
M25.4P1/32” |
M25.4P1/32” |
| 価格 |
12,000円(税別)
13,200円（税込） |
12,000円(税別)
13,200円（税込） |
12,000円(税別)
13,200円（税込） |
15,000円(税別)
16,500円（税込） |
|
 |
 |
 |
 |
※寸法の（ ）内の数字は、オスタップ部を含む全長寸法（L寸）となります。
|
|
|
| エクステンダーレンズ(オプション) |
|
WDを変えずに倍率を変更できます（明るさが変わります） レンズの後ろ（Cマウント）へ取り付けます |
| 製品番号 |
TS-EX-15 |
TS-EX-20 |
TS-EX-30 |
TS-EX-50 |
| 品名 |
1.5×エクステンダー |
2.0×エクステンダー |
3.0×エクステンダー |
5.0×エクステンダー |
| 価格 |
11,000円(税別)
12,100円（税込） |
12,000円(税別)
13,200円（税込） |
20,000円(税別)
22,000円（税込） |
27,000円(税別)
29,700円（税込） |
 |
 |
 |
 |
 |
|
|
|
| LED照明セット(オプション) |
| ■TS-93002-CII |
TS-93002NI用同軸落射鏡筒 |
 |
同軸落射鏡筒は、鏡筒の横方向からの照明（光ファイバー、LED、タングステンランプ等）の光をハーフミラーで反射させて、対物レンズを通して照射します。
マクロズームレンズTS-93002NIの簡易型同軸落射鏡筒として使用できます。
|
| 製品番号 |
品名 |
照明取付部 |
マウント |
重量
(g) |
税別価格 |
税込価格 |
| TS-93002-CII |
同軸落射鏡筒 |
φ14 |
M25.4 P0.5 |
45g |
47,000円 |
51,700円 |
|
| ■TS-LAX-3050FW |
白色LEDリング照明48灯内径30mm外径50mm |
 |
杉藤製の小型マクロズームレンズ対応の内径30㎜の白色LED照明です。
■ 取付径： 14～30mm
■ 入力電圧： AC90～240V
■ 出力電圧： DC12V
■ 最大出力： 10 W
■ 有効WD： 40～160 mm
■ 最大輝度： 12000～15000 LUX
■ 色温度： 65000～7000K
■ 定格寿命 30000時間
■ 有効範囲： 75㎜
■ 形状：セパレートタイプ |
■ 材質：プラスチック、アルミ合金
■ LEDホルダー内径： 30mm
■ LEDホルダー外径： 50mm
■ 使用LED数： 48個
■ 調光付AC電源付属
■ 対応可能杉藤製ズームレンズ製品番号：
TS-93001 (0.1～0.4ｘ マクロズームレンズ）
TS-93002NI (0.1～0.8x マクロズームレンズ)
TS-93003NI (0.65～5.2x マクロズームレンズ)
■ 価格：３5,000円(税別) /38,500円（税込） |
