| TS-1-7/TS-1-10A/TS-1-15 |
|
|
回路基板検査･印刷印字検査に最適、小型軽量の
スケール入りルーペ『ミクロメーター』 |
TS-1-7 TS-1-10A TS-1-15 |
| ■ |
視野の広い小型軽量ポケットミクロメーター |
|
小型･軽量のスケール入りルーペである「ミクロメーター」。視野が32㎜と広い為、作業現場での 検査に最適。 |
| ■ |
視度調整機能付なので見えやすい |
|
作業者の視度に合わせて調整が可能なので、誰でも見やすく使いやすい |
| ■ |
反射防止膜付きのレンズを採用 |
|
ガラスレンズには反射防止膜がついているので、眼に優しく、長時間の作業でも目が疲れにくい |
| ■ |
周辺部まで明るい |
|
アクリル採光筒が付いているため周辺部まで明るい被検物の像が得られる |
| ■ |
お好みのスケールを装着可能 |
|
TS-1-7とTS-1-10A用全11種類、TS-1-15用2種類のスケールを用意 |
| ■ |
基本スケール |
| |
TS-1-7とTS-1-10A用はTS-M1-100、TS-1-15にはTS-M2-1となっております。 |
|
| |
カタログはこちらからダウンロードしてください。 |
|
|
|
|
■小型軽量ポケットミクロメーターTS-1-7/TS-1-10/TS-1-15
|
|
| 製品番号 |
商品名 |
倍率 |
外径 |
全長 |
視野 |
可動距離 |
レンズ構成 |
重量 |
税抜価格(円) |
税込価格
（円） |
| TS-1-7 |
ポケットミクロメーター7X |
7× |
43mm |
53-60mm |
32mm |
25mm |
2群3枚 |
70g |
12,000 |
13,200 |
| TS-1-10A |
ポケットミクロメーター10X |
10× |
43mm |
48-55mm |
32mm |
25mm |
2群4枚 |
65g |
12,500 |
13,750 |
| TS-1-15* |
ポケットミクロメーター15X |
15× |
38mm |
25-30mm |
24mm |
7.52mm |
3群4枚 |
40g |
|
|
TS-1-15は在庫終了後は、販売終了となります。特注でご要望の場合は、量産のみ承りますのでお問い合わせください。 |
|
|

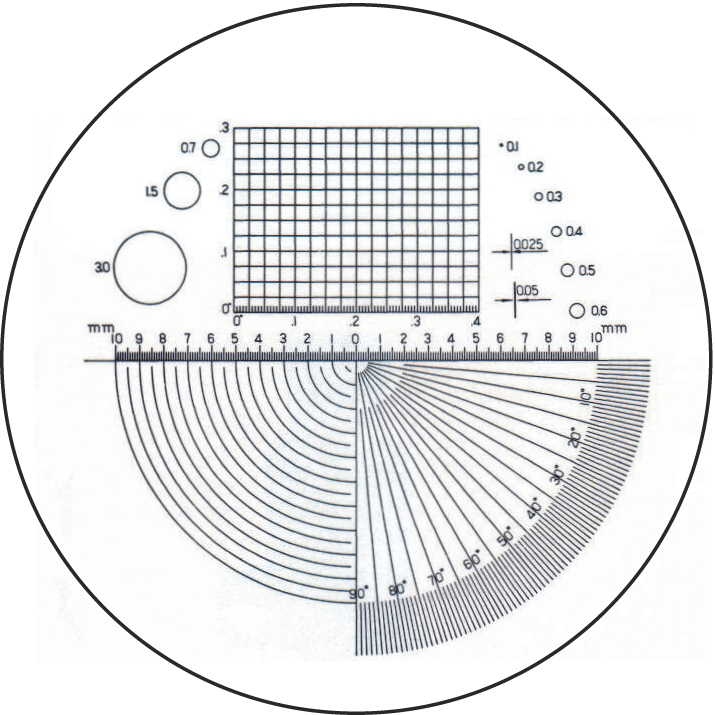

直径･方眼･角度･半径
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
○直径(㎜):0.1～3.0
半径(㎜):0.5～10
角度:0～90°
方眼(in):1/40 12×16ﾏｽ
線巾(㎜):0.05&0.025
(国外販売のみ可） |

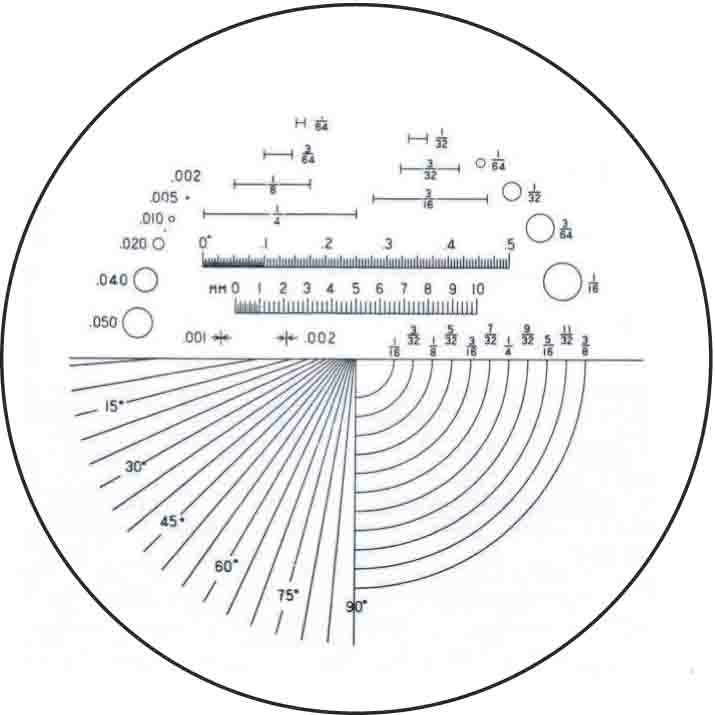

直径･尺度･角度･半径
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
半径(in)1/16～3/8
尺度:15～90°
○直径(in):1/64～1/16
○直径(in):0.002～0.05
巾(in):1/64～1/4
ｽｹｰﾙ(㎜):全長10 ﾋﾟｯﾁ0.1
ｽｹｰﾙ(in):全長1/2 ﾋﾟｯﾁ1/400
(国外販売のみ可）
|

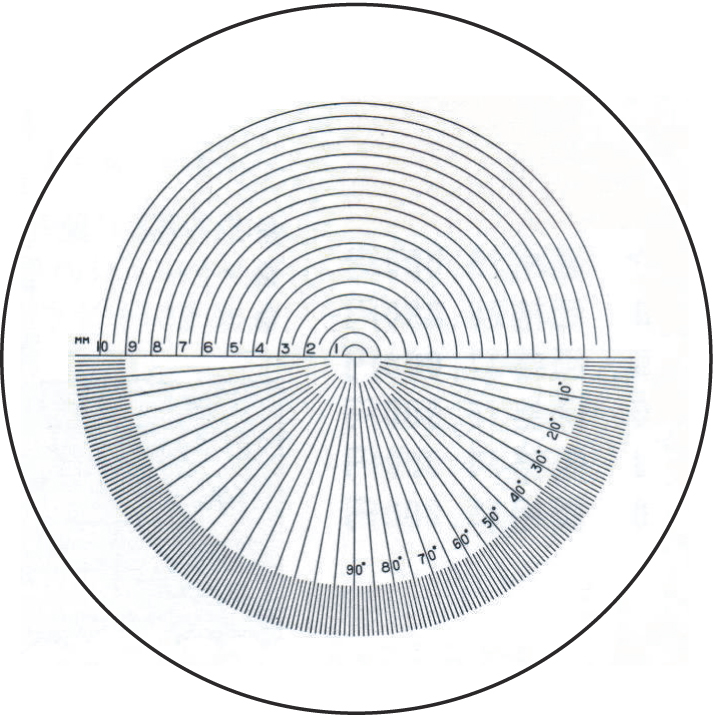

180°目盛･角度･半径
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
半径(㎜):1～10
角度:0～180° |

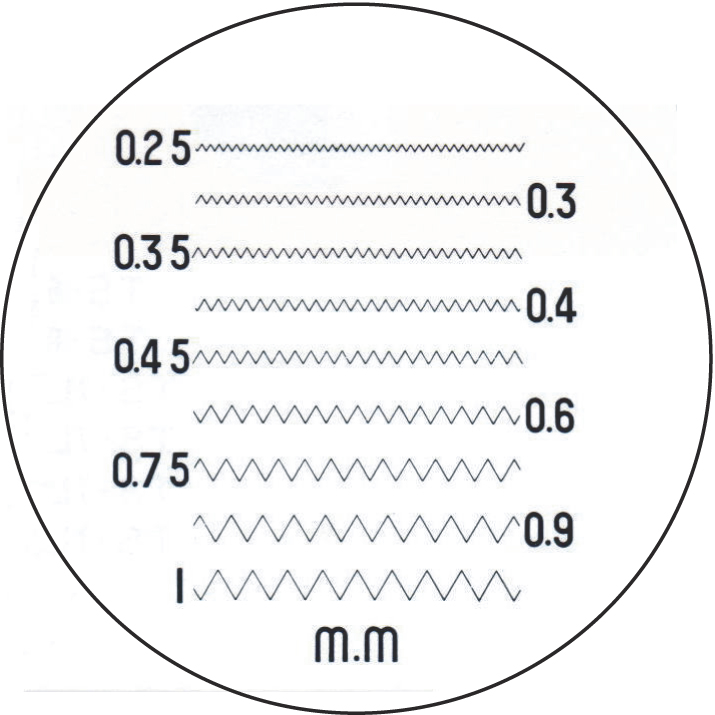

捻山mm
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
捻山(㎜):0.25・0.3・
0.35・0.4・0.45・0.6・
0.75・0.9・1 |

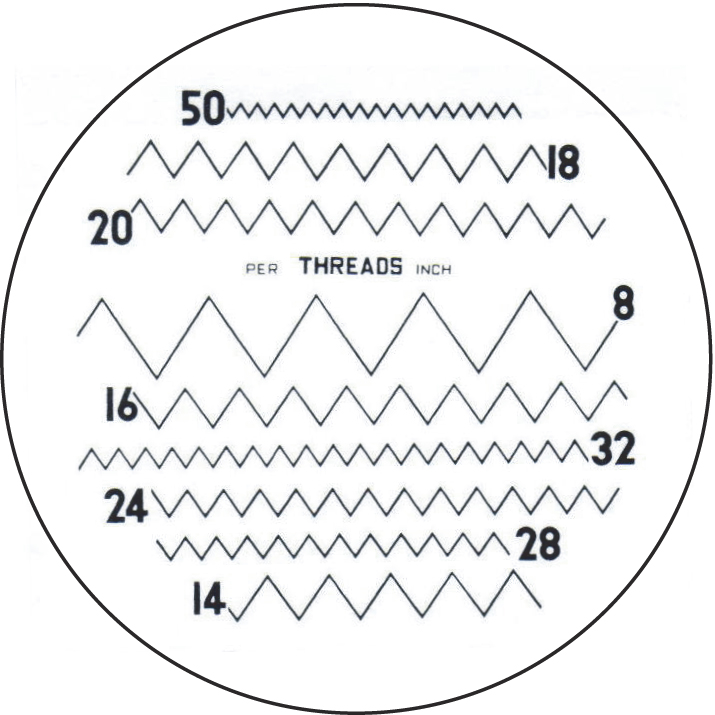

インチ8山-50山mm
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
ｲﾝﾁ山(in):8・14・
16・18・20・24・28・・
32・50
(国外販売可） |

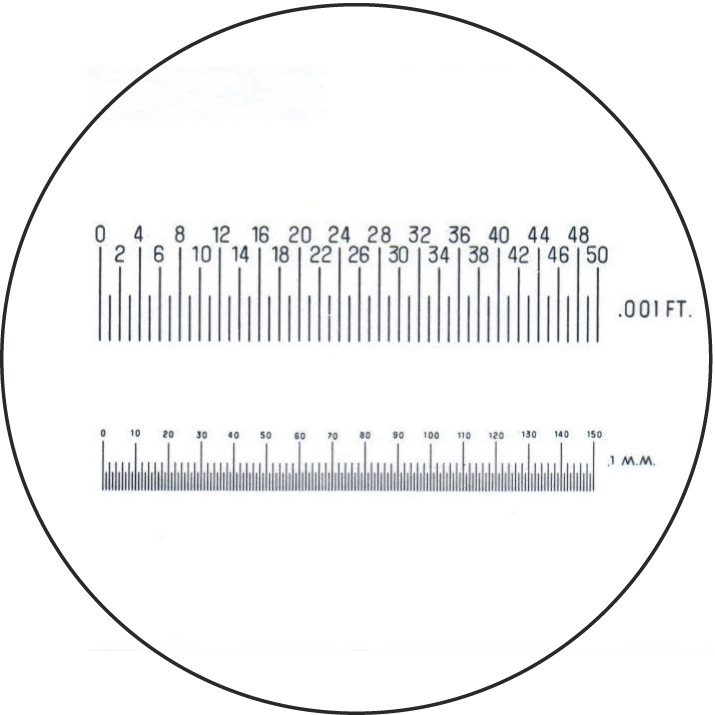

目盛mm1mm1/10目盛･
1/1000ft目盛
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
ﾌｨｰﾄ目盛(ft):1/1000
ﾐﾘ目盛(㎜):全長15 ﾋﾟｯﾁ0.1 |

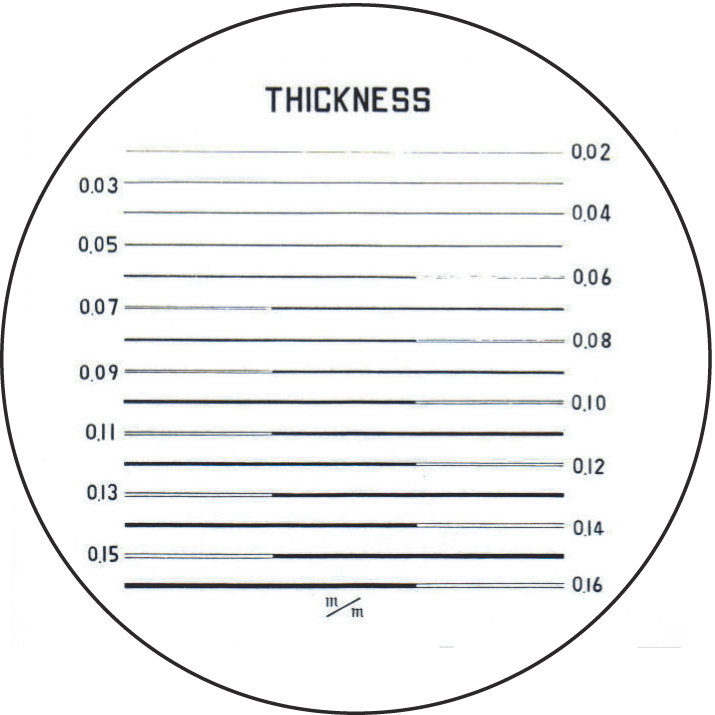

厚さ0.02-0.16mm
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
厚み・線巾(㎜):
0.02～0.16
刻み(㎜):0.01 |

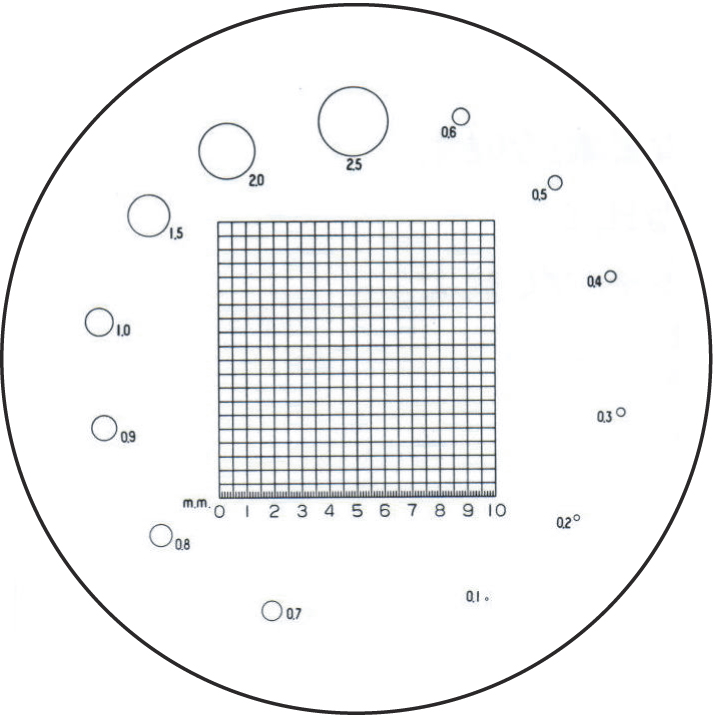

方眼mm･直径
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
方眼:0.5㎜角20×20ﾏｽ
ｽｹｰﾙ(㎜):全長10 ﾋﾟｯﾁ0.1
○直径(㎜):0.1～2.5 |

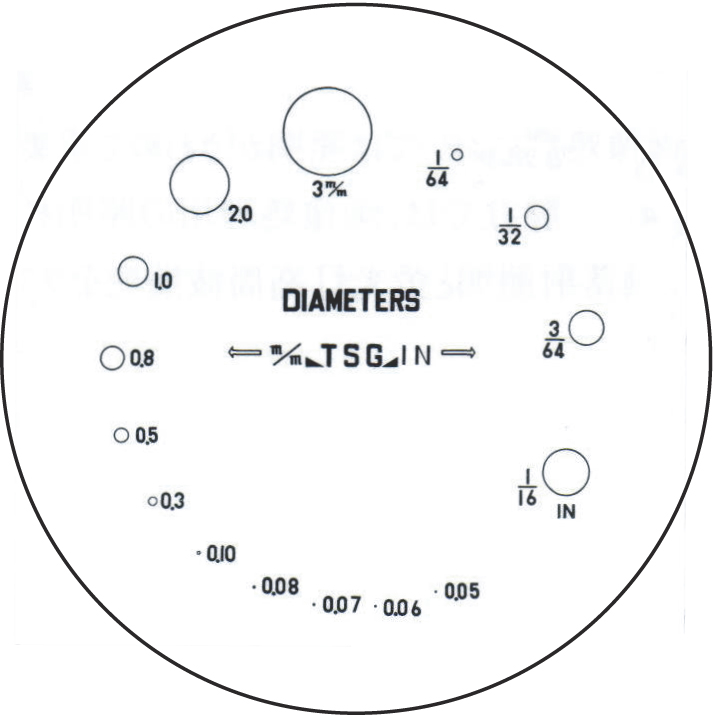

直径 丸0.05-3mm
インチ1/64-1/16
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
○直径
(㎜):0.05～3
(in):1/64～1/16
(国外販売可）
|

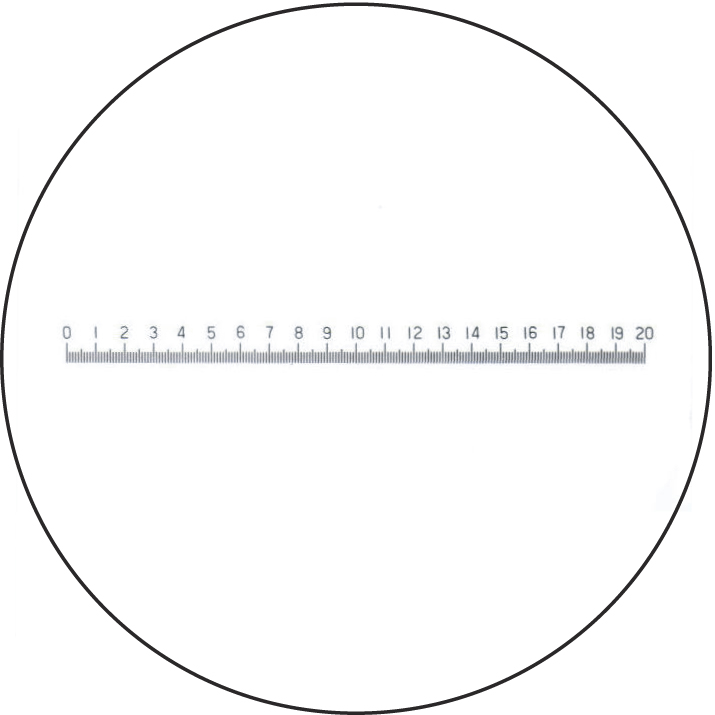

目盛20mm
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
目盛(㎜):全長20 ﾋﾟｯﾁ0.1 |

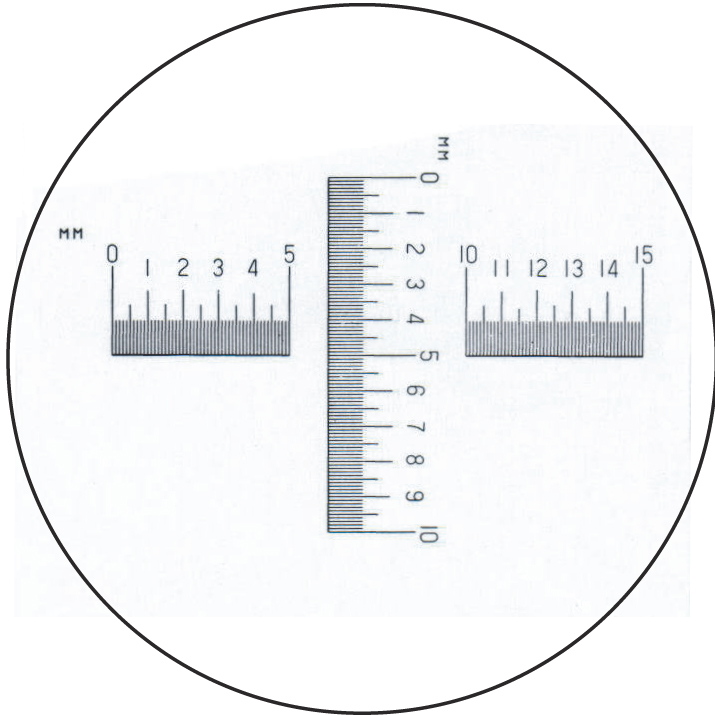

十字目盛
TS-1-7・TS-1-10用
税抜価格：1,500円
税込価格：1,650円
十字目盛(㎜):
縦:全長10 ﾋﾟｯﾁ0.1
横:全長15 ﾋﾟｯﾁ0.1 |

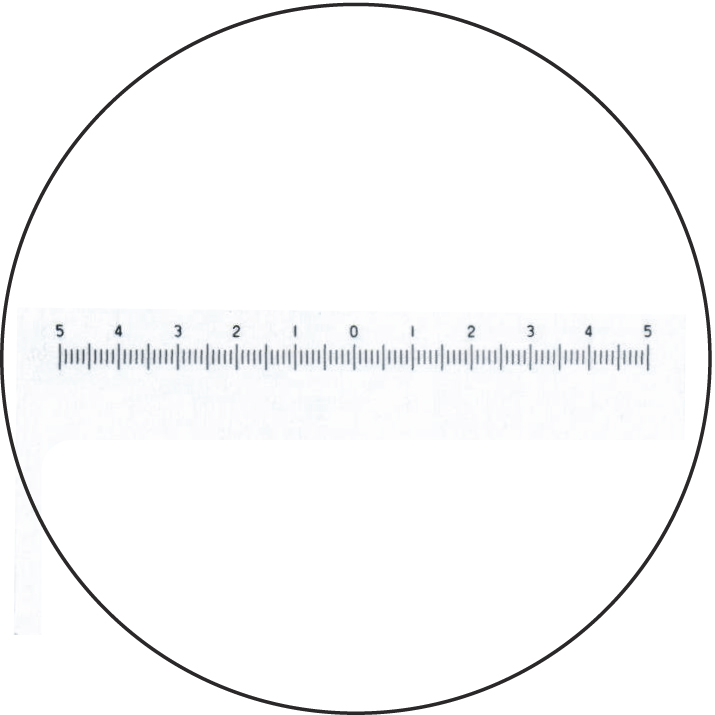

No.1/0.1mm間隔10mmスケール
No.2/0.05mm間隔10mmスケール
TS-1-15用
税抜価格：1,200円
税込価格：1,320円
在庫限りにて販売終了
|
|
|
