ウェッジプリズム
Wedge Prism
ウェッジプリズムは、平行面からの入射光をプリズムを回転させることにより、偏角することができます。これは出射面の角度に依存し、同じ角度のものを2対しようすることにより、作用は2倍に増幅することも可能です。ノーコート品となります。
■用途 Application
レーザービームの照射方向調整
■仕様 Specifications
材質 Material
BK-7
屈折率 Nd Reflactive Index
1.51680/nd
設計波長 TDesign Wavelength
587.6nm
■許容誤差 Tolerance
外形公差 Diameter
±0.2(mm)
角度公差 Angle
±3'
面平行度
±3'
面精度 Surface Flantness
λ
表面品質 Surface Quality
MIL60-40

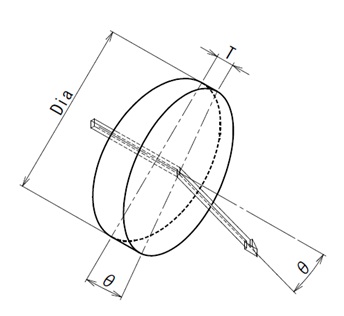

製品番号
Product No
外径
Dia
θ
ウェッジ角度
Wedge Angle
θ°
ビーム偏角
Beam Declination
T寸法
Size T
材質
Material
税抜価格
Price
備 考
Note
TS-0741P
φ20
1°
0.52°
3
BK-7
在庫がなくなり
次第特注に切替
問
TS-0742P
φ20
2°
1.03°
3
BK-7
問
TS-0743P
φ20
3°
1.55°
1
BK-7
問
TS-0744P
φ20
8°
4.19°
2
BK-7
問
全品在庫微少品となっておりますので、ご注文の際は在庫をご確認下さい。在庫の無い製品については、受注後最大45日のL/Tが必要となります。
