Aluminized Surface Mirror |
|
|
アルミ表面鏡は、片面に反射コートを処理し、像や光線を反射させます。杉藤では、規格品として2種類の保護膜(SiO又はMgF2)を使用しています。
SiOはMgF2に比べ紫外領域で材質による吸収が入る為反射率がやや低下しますが、低温で蒸着できるため安価です。
反射率等に合わせてご利用下さい。カタログ掲載以外の材質やコート、寸法変更も特注にて承ります。
コートシミュレーションデータ及び価格については、お問い合わせください。 |
|
|
■主な用途 Application |
レーザーの光偏角操作
撮影系光路のリレー など |
■仕様 Specifications |
材質 Material |
Crown |
基板屈折率 Nd Reflactive Index* |
1.5230/Nd |
基板屈折率 Ne Reflactive Index* |
1.5251/Ne |
面取(45°) |
全周または全稜線面取りあり |
使用可能波長
Design Wavelength |
400-700 nm |
*基準値 |
■公差 Tolerance |
外形 Diameter |
円形: +0/-0.2(mm)
角形5x5〜10x10: +0/-0.2(mm)
角型30x30〜100x100: +0/-0.3(mm) |
板厚 |
±0.2(mm) |
平行度 |
3′以内 |
基板面精度*2 |
3λ-λ/2(有効範囲 中心を含む85%以内) |
反射率(AL+SiO) |
85%程度 |
反射率(AL+MgF2) |
90%程度 |
表面品質 Surface Quality |
MIL60-40 |
|
|
|
|

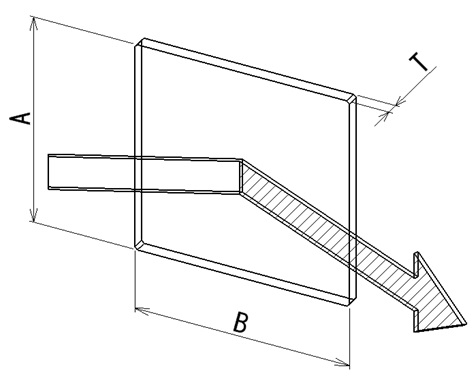

製品番号
Product No |
寸 法(mm)
Size |
コーティング Coating |
中厚 TC |
材質 Material |
税抜価格 Price |
税込価格
Price w/tax |
備 考 Note |
TS-0811R |
5×5 |
AL+SIO |
1.0 |
フロート |
2,500 |
2,750 |
裏面スリ |
TS-0812R |
10×10 |
AL+SIO |
1.0 |
フロート |
2,000 |
2,200 |
- |
TS-0813R |
30×30 |
AL+SIO |
2.0 |
B270 |
3,400 |
3,740 |
- |
TS-0814R |
50×50 |
AL+SIO |
3.0 |
フロート |
5,500 |
6,050 |
- |
TS-0815R |
100×100 |
AL+SIO |
3.0 |
フロート |
19,800 |
21,780 |
- |
TS-0830R |
7φ |
AL+SIO |
0.6 |
B270 |
3,000 |
3,300 |
裏面スリ |
TS-0831R |
10φ |
AL+SIO |
2.0 |
B270 |
2,000 |
2,200 |
- |
TS-0832R |
20φ |
AL+SIO |
2.0 |
B270 |
2,000 |
2,200 |
- |
TS-0833R |
22φ |
AL+SIO |
2.0 |
B270 |
3,000 |
3,300 |
問/裏面スリ |
TS-0834R |
26φ |
AL+SIO |
2.5 |
B270 |
3,500 |
3,850 |
問/裏面スリ |
TS-0835R |
30φ |
AL+SIO |
2.0 |
B270 |
3,500 |
3,850 |
- |
TS-0836R |
36φ |
AL+SIO |
3.0 |
B270 |
5,000 |
5,500 |
問/裏面スリ |
TS-0837R |
40φ |
AL+SIO |
3.0 |
B270 |
4,000 |
4,400 |
- |
TS-0838R |
50φ |
AL+SIO |
7.0 |
B270 |
18,000 |
19,800 |
問 | TS-0840R |
76φ |
AL+SIO |
8.0 |
B270 |
7,000 |
7,700 |
問 |
TS-0847R |
30×30 |
AL+Mgf2 |
3.0 |
B270 |
6,000 |
6,600 |
問 |
TS-0848R |
50×50 |
AL+Mgf2 |
3.0 |
B270 |
5,000 |
5,500 |
問 |
TS-0849R |
100×100 |
AL+Mgf2 |
3.0 |
B270 |
19,800 |
21,780 |
問 |
TS-0850R |
52.5×34 |
AL+Mgf2 |
2.0 |
B270 |
要問合 |
|
問 |
TS-0851R |
72.3×46 |
AL+Mgf2 |
2.0 |
B270 |
要問合 |
|
問 |
TS-0852R |
89.3×58 |
AL+Mgf2 |
2.0 |
B270 |
要問合 |
|
問 |
|
*常時数量調整した在庫をご用意しておりますが、在庫がない場合は通常約45日程度のL/Tが必要です
*特に記載のない場合は、AL+Sioコート品は裏面がスリではありません。表記と異なる裏面加工をご希望の場合は、特注にて対応させていただきます。詳しくはお問い合わせください。
*コート後の面精度に関しては保証は致しかねます。ご了承ください。
問マークのある製品に関しましては、在庫数量が僅少または常時在庫品ではないため、お見積もりの際お問い合わせください。
*フロートガラスは溶解した金属の上にガラスを薄く溶かして作る製法で昔から作られています。 |
|
