Color Filters |
|
|
フィルター材料は、メーカー品につき、数量によって金額が変わります。価格については別途お問い合わせ下さい。
製品の寸法は50 x 50が基準製品となります。厚み※についてはそれぞれの製品によって異なるため、詳細をご確認ください。
※厚みについては、性能を実現するため、ロットによってばらつきがありますので、参考値の厚みの表記となります。
また、他の寸法への加工も特注品として承っておりますのでご希望のサイズに合わせたお見積りをいたしますのでお問い合わせください。 |
| ■シャープカットフィルター ■シャープカットフィルター（Wシリーズ） ■UVフィルター ■赤外透過フィルター ■青フィルター■緑フィルター ■色温度交換フィルター■色補正フィルター（シアン） ■ＮＤフィルター（減光フィルター） ■熱線吸収フィルター ■紫外透過・可視吸収フィルター |
 |

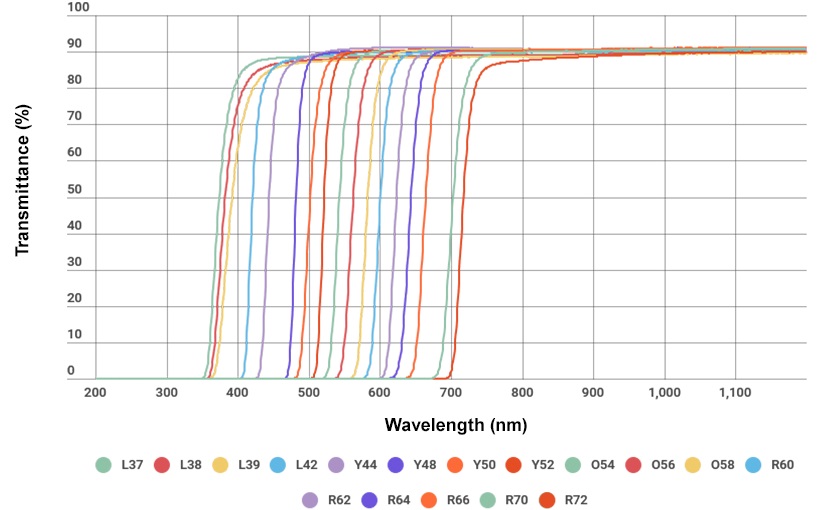

■シャープカットフィルター Sharp Cut Filter |
波長 350nm から 800nm の範囲において、ある波長以下の光を吸収し、それより長波長の光を透過させるロングパスフィルターです。
用途：映像機器、医療機器
左記写真硝種品：上から TS-Y-50 /TS-L-37 /TS-O-56 /TS-R-62 |
 |
製品番号
Product No |
ND
@600nm |
カラー |
T
(mm) |
規格値 |
備 考
Note |
| λT(nm) |
TH (%) |
| TS-L-37 |
1.580 |
無色 |
2.5 |
370±5 |
>85 |
問 |
| TS-L-38 |
1.560 |
無色 |
2.5 |
380±5 |
>85 |
問 |
| TS-L-39 |
1.588 |
無色 |
2.5 |
390±5 |
>85 |
問 |
| TS-L-42 |
1.533 |
無色 |
2.5 |
420±5 |
>85 |
問 |
| TS-Y-44 |
1.531 |
黄色 |
2.5 |
440±5 |
>85 |
問 |
| TS-Y-48 |
1.532 |
黄色 |
2.5 |
480±5 |
>85 |
問 |
| TS-Y-50 |
1.530 |
黄色 |
2.5 |
500±5 |
>85 |
問 |
| TS-Y-52 |
1.531 |
黄色 |
2.5 |
520±5 |
>85 |
問 |
| TS-O-54 |
1.532 |
橙色 |
2.5 |
540±5 |
>85 |
問 |
| TS-O-56 |
1.530 |
橙色 |
2.5 |
560±5 |
>85 |
問 |
| TS-O-58 |
1.531 |
橙色 |
2.5 |
580±5 |
>85 |
問 |
| TS-R-60 |
1.530 |
赤色 |
2.5 |
600±5 |
>85 |
問 |
| TS-R-62 |
1.533 |
赤色 |
2.5 |
620±5 |
>85 |
問 |
| TS-R-64 |
1.532 |
赤色 |
2.5 |
640±5 |
>85 |
問 |
| TS-R-66 |
1.535 |
赤色 |
2.5 |
660±5 |
>85 |
問 |
| TS-R-70 |
1.546 |
赤色 |
2.5 |
700±10 |
>85 |
問 |
| TS-R-72 |
1.547 |
赤色 |
2.5 |
720±10 |
>85 |
問 |
|
|
 |

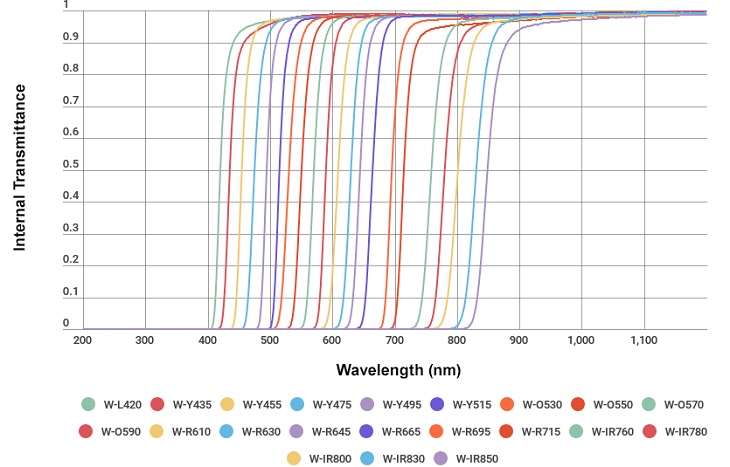

■シャープカットフィルター(Wシリーズ） Sharp Cut Filter (W-series) |
高い品質とすぐれた性能を持った新しいシャープカットフィルターを開発、上市いたしました。
このWシリーズと呼ばれるフィルターは、世界標準に合わせたロングパスフィルターです。
透過率データは内部透過率です。
用途：映像機器、セキュリティ
掲載写真硝種品：上からTS-WR-610 /TS- WL-420 / TS-WY-495 / TS-WO-550 |
 |
製品番号
Product No |
ND
@600nm |
カラー |
T
(mm) |
標準品厚(mm) |
規格値
λT(nm) |
表面仕上 |
備 考
Note | | TS-WL-420 |
1.53 |
無色 |
3.0 |
2.0 |
420±5 |
光学研磨 |
問 |
| TS-WY-435 |
1.531 |
黄色 |
3.0 |
2.0 |
435±5 |
光学研磨 |
問 |
| TS-WY-455 |
1.53 |
黄色 |
3.0 |
2.0 |
455±5 |
光学研磨 |
問 |
| TS-WY-475 |
1.53 |
黄色 |
3.0 |
2.0 |
475±5 |
光学研磨 |
問 |
| TS-WY-495 |
1.53 |
黄色 |
3.0 |
2.0 |
495±5 |
光学研磨 |
問 |
| TS-WY-515 |
1.529 |
黄色 |
3.0 |
2.0 |
515±5 |
光学研磨 |
問 |
| TS-WO-530 |
1.529 |
橙色 |
3.0 |
2.0 |
530±5 |
光学研磨 |
問 |
| TS-WO-550 |
1.528 |
橙色 |
3.0 |
2.0 |
550±5 |
光学研磨 |
問 |
| TS-WO-570 |
1.529 |
橙色 |
3.0 |
2.0 |
570±5 |
光学研磨 |
問 |
| TS-WO-590 |
1.53 |
橙色 |
3.0 |
2.0 |
590±5 |
光学研磨 |
問 |
| TS-WR-610 |
1.531 |
赤色 |
3.0 |
2.0 |
610±5 |
光学研磨 |
問 |
| TS-WR-630 |
1.53 |
赤色 |
3.0 |
2.0 |
630±5 |
光学研磨 |
問 |
| TS-WR-645 |
1.531 |
赤色 |
3.0 |
2.0 |
645±5 |
光学研磨 |
問 |
| TS-WR-665 |
1.53 |
赤色 |
3.0 |
2.0 |
665±5 |
光学研磨 |
問 |
| TS-WR-695 |
1.547 |
赤色 |
3.0 |
2.0 |
695±5 |
光学研磨 |
問 |
| TS-WR-715 |
1.549 |
赤色 |
3.0 |
2.0 |
715±8 |
光学研磨 |
問 |
| TS-WR-760 |
1.566 |
赤色 |
3.0 |
2.0 |
760±8 |
光学研磨 |
問 |
| TS-WIR-780 |
1.566 |
黒色 |
3.0 |
2.0 |
780±8 |
光学研磨 |
問 |
| TS-WIR-800 |
1.57 |
黒色 |
3.0 |
2.0 |
800±8 |
光学研磨 |
問 |
| TS-WIR-830 |
1.572 |
黒色 |
3.0 |
2.0 |
830±8 |
光学研磨 |
問 |
| TS-WIR-850 |
1.575 |
黒色 |
3.0 |
2.0 |
850±8 |
光学研磨 |
問 |
※ 特性規格の肉厚は「3.0mm」ですが、標準品は「2.0mm」です。
|
|

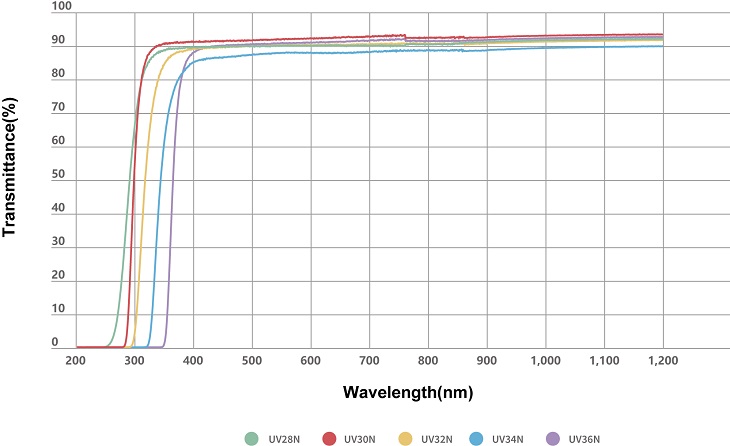

| ■UV フィルター UV Filter |
紫外域において、ある波長以下の光を吸収し、それより長波長の光を透過させるロングパスフィルターです。
用途：医療機器
掲載写真硝種品：TS-UV |
 |
製品番号
Product No |
ND
@600nm |
厚みT
(mm) |
規格値
λT(nm) |
TH (%) |
表面仕上 |
備 考
Note |
| TS-UV-28N |
1.518 |
2.5 |
280 ± 7 |
>85 |
光学研磨 |
問 |
| TS-UV-30N |
1.501 |
2.5 |
300 ± 7 |
>85 |
光学研磨 |
問 |
| TS-UV-32N |
1.579 |
2.5 |
320 ± 7 |
>85 |
光学研磨 |
問 |
| TS-UV-34N |
1.665 |
2.5 |
340 ± 7 |
>85 |
光学研磨 |
問 |
| TS-UV-36N |
1.515 |
2.5 |
360 ± 7 |
>85 |
光学研磨 |
問 |
|
|

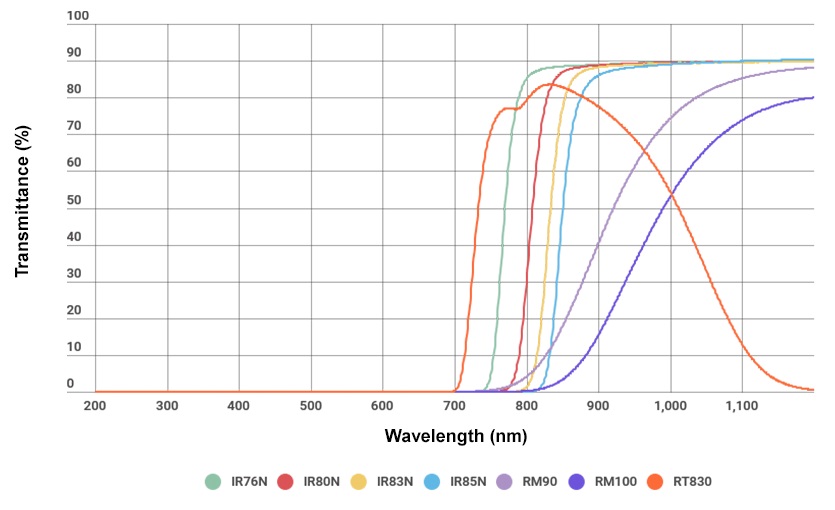

| ■赤外透過フィルター Infrared Transmitting Filter |
可視光を吸収し、赤外域を透過するロングパスフィルターです。
赤外線警報機や、暗視装置などの光源として広範囲に使用されます。
用途：映像機器、医療機器、セキュリティ
掲載写真硝種品：TS-IR-85N |
 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
規格値
λT(nm) |
表面仕上 |
備 考
Note |
| TS-IR-76N |
1.561 |
2.5 |
760 |
光学研磨 |
問 |
| TS-IR-80N |
1.563 |
2.5 |
800 |
光学研磨 |
問 |
| TS-IR-83N |
1.569 |
2.5 |
830 |
光学研磨 |
問 |
| TS-IR-85N |
1.572 |
2.5 |
850 |
光学研磨 |
問 |
| TS-RM-90 |
1.549 |
2.5 |
>770(λ5) |
光学研磨 |
問 |
| TS-RM-100 |
1.620 |
2.5 |
>850(λ5) |
光学研磨 |
問 |
| TS-RT-830 |
1.536 |
2.5 |
82±5 @830nm |
光学研磨 |
問 |
|
|
|
| ■青フィルター Blue Filter |
青色の波長域を選択的に透過させるフィルターです。
三色分解用、波長選択用及び色補正用等として使用されます。
用途：映像機器、医療機器
掲載写真硝種品：上から TS-B-410 / TS-EB-390 |
 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
最高透過率
になる波長 |
最大透過率
％ |
表面仕上 |
備 考
Note |
| TS-B-370 |
1.528 |
2.5 |
370nm |
82±3 |
光学研磨 |
問 |
| TS-EB-390 |
1.514 |
2.5 |
390nm |
78±3 |
光学研磨 |
問 |
| TS-B-410 |
1.467 |
2.5 |
410nm |
91±3 |
光学研磨 |
問 |
| TS-B-440 |
1.534 |
2.5 |
440nm |
47±3 |
光学研磨 |
問 |
| TS-B-460 |
1.527 |
2.5 |
460nm |
85±3 |
光学研磨 |
問 |
|
|

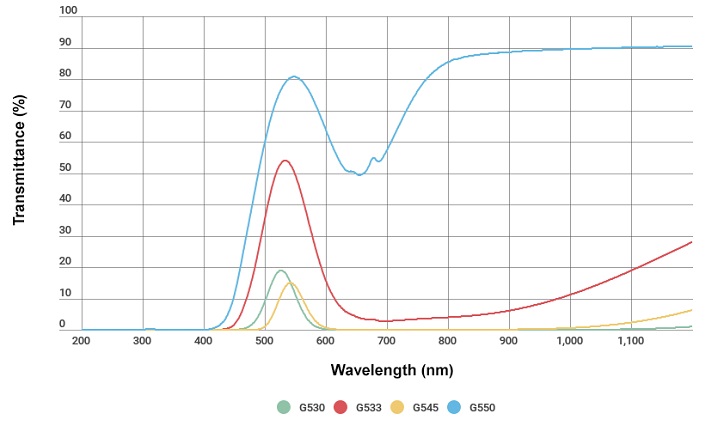

| ■緑フィルター Green Filter |
緑色の波長域を選択的に透過させるバンドパスフィルターです。 白黒写真撮影におけるコントラスト効果フィルターとして、また三色分解用緑フィルターとして使用されます。
シャープカットフィルターと張り合わせることで、より狭い透過域を持つフィルターを作ることができます。
用途：映像機器、ディスプレイ
掲載写真硝種品：上から TS-G-533 / TS-G-530 |
 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
最高透過率
になる波長 |
規格値
λT ％ |
表面仕上 |
備 考
Note |
| TS-G-530 |
1.573 |
2.5 |
530nm |
18±3 |
光学研磨 |
問 |
| TS-G-533 |
1.536 |
2.5 |
533nm |
53±3 |
光学研磨 |
問 |
| TS-G-545 |
1.579 |
2.5 |
545nm |
13±3 |
光学研磨 |
問 |
| TS-G-550 |
1.525 |
2.5 |
550nm |
82±3 |
光学研磨 |
問 |
|
 |

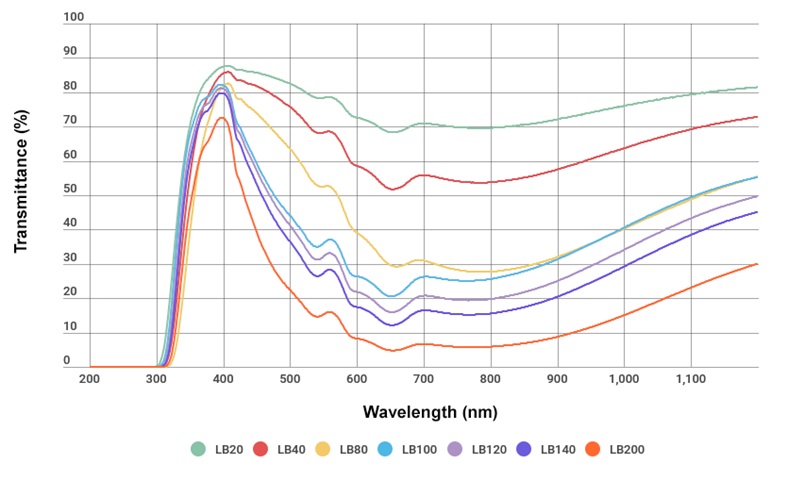

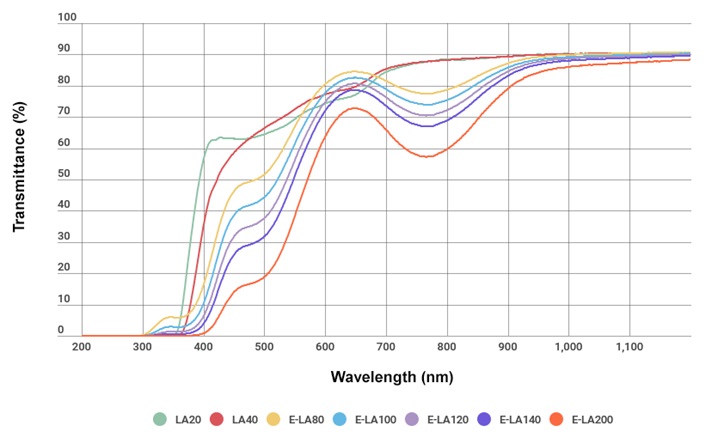

■色温度交換フィルター Light Balancing Filter |
可視域で、なだらかな右肩上がり、または右肩下がりの透過率カーブを持つフィルターです。
光源の色温変換、または撮影時の色温度調整のために使用されます。
研磨肉厚を調整することによって、任意の色温度変換能力を持ったフィルターを作ることができます。
用途：映像機器、検査装置
掲載写真硝種品：上から TS-LA-20 /TS- LA-140 /TS- LB-20 / TS-LB-165
|
 |
 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
V (mired) |
色度
(標準光源A） |
表面仕上 |
備 考
Note |
| x |
y |
| TS-LA-20 |
1.547 |
- |
+20±5 |
0.467 |
0.408 |
光学研磨 |
問 |
| TS-LA-40 |
1.554 |
- |
+40±5 |
0.469 |
0.413 |
光学研磨 |
問 |
| TS-ELA-80 |
1.526 |
- |
+80±5 |
0.490 |
0.415 |
光学研磨 |
問 |
| TS-ELA-100 |
1.525 |
- |
+100±5 |
0.500 |
0.415 |
光学研磨 |
問 |
| TS-ELA-120 |
1.524 |
- |
+120±5 |
0.510 |
0.415 |
光学研磨 |
問 |
| TS-ELA-140 |
1.524 |
- |
+140±5 |
0.519 |
0.415 |
光学研磨 |
問 |
| TS-ELA-200 |
1.529 |
- |
+200±5 |
0.545 |
0.411 |
光学研磨 |
問 |
| TS-LB-20 |
1.522 |
- |
-20±5 |
0.433 |
0.406 |
光学研磨 |
問 |
| TS-LB-40 |
1.509 |
- |
-40±5 |
0.417 |
0.404 |
光学研磨 |
問 |
| TS-LB-80 |
1.541 |
- |
-80±5 |
0.388 |
0.398 |
光学研磨 |
問 |
| TS-LB-100 |
1.534 |
- |
-100±5 |
0.380 |
0.384 |
光学研磨 |
問 |
| TS-LB-120 |
1.517 |
- |
-120±5 |
0.365 |
0.379 |
光学研磨 |
問 |
| TS-LB-140 |
1.513 |
- |
-140±5 |
0.353 |
0.371 |
光学研磨 |
問 |
| TS-LB-200 |
1.514 |
- |
-200±7 |
0.316 |
0.342 |
光学研磨 |
問 |
|
|
|
| ■色補正フィルター（シアン） Color Compensating Filter(Cyan) |
赤外部及び近赤外部を選択的に吸収するフィルターで、撮像感度補正用、露出計感度補正用などに使用します。
用途：映像機器、ディスプレイ
掲載写真硝種品：TS-C-5000 |
 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
最高透過率
になる波長 |
最高透過率％ |
表面仕上 |
備 考
Note |
| TS-C-500S |
1.514 |
1 |
500nm |
≧88 |
光学研磨 |
問 |
| TS-C-5000 |
1.514 |
1 |
500nm |
≧89 |
光学研磨 |
問 |
| TS-CD-700 |
1.539 |
0.45 |
500nm |
≧87 |
光学研磨 |
問 |
| TS-CM-700 |
1.539 |
1 |
500nm |
≧86 |
光学研磨 |
問 |
|
|
|

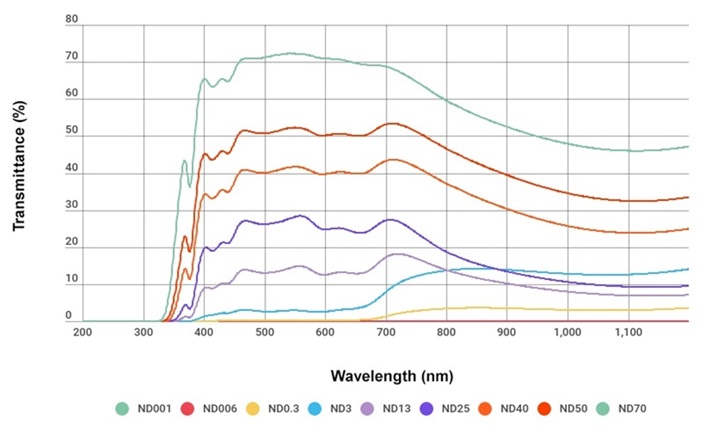

| ■ＮＤフィルター（減光フィルター） Neutral Density Filter |
可視域で、波長によらず一定の透過率を持つフィルターです。
カラー撮影の際の露光量調節や、その他各種測定器の光量調節などに用いられます。
研磨肉厚を調整することによって、任意の透過率のニュートラルデンシティフィルターを作ることができます。
用途：映像機器
掲載写真硝種品：上から TS-ND-70 / TS-ND-03
材料データを記載した7種を含め、以下の17種を【50mm標準品】としてご用意しております。
TS-ND-0/ TS-ND-1/ TS-ND-10/ TS-ND-20/ TS-ND-40/ TS-ND-70/ TS-ND-01/ TS-ND-3/
TS-ND-13/TS-ND-25/ TS-ND-50/ TS-ND-80/ TS-ND-03/ TS-ND-5/ TS-ND-15/ TS-ND-30/
TS-ND-60
|
 |
製品番号
Product No |
ND
@600nm |
色度
(標準光源A） |
T
(mm) |
平均透過率 |
表面仕上 |
備 考
Note |
| x |
y |
| TS-ND-0 |
1.555 |
- |
- |
2.5 |
<0.01% |
光学研磨 |
問 |
| TS-ND-01 |
1.513 |
- |
- |
3.1 |
0.10±0.05% |
光学研磨 |
問 |
| TS-ND-03 |
1.513 |
- |
- |
2.9 |
0.30±0.05% |
光学研磨 |
問 |
| TS-ND-1 |
1.514 |
- |
- |
2.3 |
1±0.5% |
光学研磨 |
問 |
| TS-ND-3 |
1.516 |
0.460 |
0.405 |
1.7 |
3±0.5% |
光学研磨 |
問 |
| TS-ND-5 |
1.516 |
0.458 |
0.406 |
1.5 |
5±1.0% |
光学研磨 |
問 |
| TS-ND-10 |
1.516 |
0.447 |
0.420 |
3.0 |
10±2.0% |
光学研磨 |
問 |
| TS-ND-13 |
1.516 |
0.447 |
0.419 |
2.7 |
12.50±2.0% |
光学研磨 |
問 |
| TS-ND-15 |
1.521 |
0.447 |
0.418 |
2.5 |
15±2.0% |
光学研磨 |
問 |
| TS-ND-20 |
1.513 |
0.443 |
0.420 |
3.1 |
20±2.0% |
光学研磨 |
問 |
| TS-ND-25 |
1.516 |
0.444 |
0.418 |
2.7 |
25±2.5% |
光学研磨 |
問 |
| TS-ND-30 |
1.517 |
0.444 |
0.417 |
2.3 |
30±3.0% |
光学研磨 |
問 |
| TS-ND-40 |
1.506 |
0.448 |
0.413 |
2.5 |
40±4.0% |
光学研磨 |
問 |
| TS-ND-50 |
1.505 |
0.448 |
0.412 |
2.5 |
50±5.0% |
光学研磨 |
問 |
| TS-ND-60 |
1.509 |
0.448 |
0.413 |
1.6 |
60±5.0% |
光学研磨 |
問 |
| TS-ND-70 |
1.504 |
0.448 |
0.411 |
2.9 |
70±5.0% |
光学研磨 |
問 |
| TS-ND-80 |
1.512 |
0.448 |
0.409 |
1.2 |
80±5.0% |
光学研磨 |
問 |
|
|
|

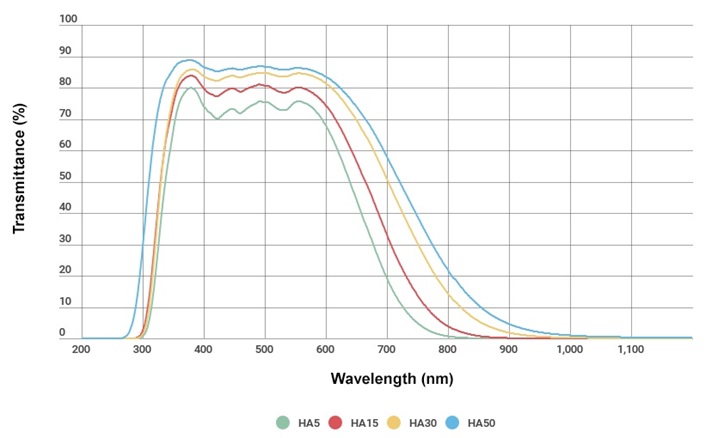

| ■熱線吸収フィルター Heat Absorbing Filter |
熱線（赤外線）を吸収し、可視域では高い透過率を持つショートパスフィルターです。
光源から照射される熱線をよく吸収するので、スライドプロジェクターや各種照明器具などに使用した場合に著しい効果があります。
用途：医療機器
掲載写真硝種品：TS-HA-30
【備考】
急熱、急冷によるフィルターガラスの破壊を防止するため、熱強化法による強化ガラスとして供給することもできます。 |
|
製品番号
Product No |
ND
@600nm |
T
(mm) |
透過率規格(%) |
表面仕上げ |
備 考
Note |
| 特定波長 |
Tav |
| TS-HA-5 |
1.525 |
3 |
T750<6 |
63±5 |
光学研磨 |
問 |
| TS-HA-15 |
1.524 |
3 |
T750<15 |
70±5 |
光学研磨 |
問 |
| TS-HA-30 |
1.519 |
3 |
T750<35 |
80±5 |
光学研磨 |
問 |
| TS-HA-50 |
1.515 |
3 |
T750<55 |
80±5 |
光学研磨 |
問 |
|
|
|

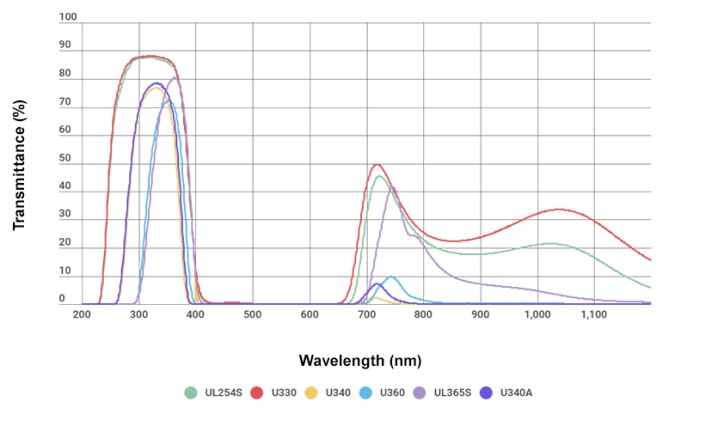

■紫外透過・可視吸収フィルター
Ultraviolet Transmitting,Visible Absorbing Filter |
紫外域を透過し、可視域を吸収するバンドパスフィルターです。
主として紫外線のみを取り出すときに用います。水銀灯の代表スペクトル線である253.7nmや365nmの波長を選択的に透過させることができます。
用途：医療機器、検査装置、照明
掲載写真硝種品：TS-U-340
|
 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
規格値 |
表面仕上げ |
備 考
Note |
| Tmax(%) |
T254(%) |
| TS-U-330 |
1.552 |
2.5 |
85±5 |
>40 |
光学研磨 |
問 |
| TS-U-340 |
1.571 |
2.5 |
75±5 |
<1.0 |
光学研磨 |
問 |
| TS-U-360 |
1.537 |
2.5 |
70±5 |
<0.01 |
光学研磨 |
問 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
規格値 |
表面仕上げ |
備 考
Note |
| T254(%) |
T310(%) |
| TS-UL-254S |
1.551 |
2.5 |
?70 |
?85 |
光学研磨 |
問 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
規格値 |
表面仕上げ |
備 考
Note |
| T365(%) |
T694(%) |
| TS-UL-365S |
1.532 |
3.25 |
?73 |
?3 |
光学研磨 |
問 |
製品番号
Product No |
ND
@600nm |
T
(mm) |
規格値 |
表面仕上げ |
備 考
Note |
| Tmax(%) |
T254(%) |
| TS-U-340A |
1.565 |
2.5 |
?75±5 |
<1.0 |
光学研磨 |
問 |
|
| ※ 記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご了承下さい。 |
