| TS-SHOPD12シリーズ |
|
|
1台からカスタマイズが可能な工業用大型傾斜スタンドです！
|
 |
|

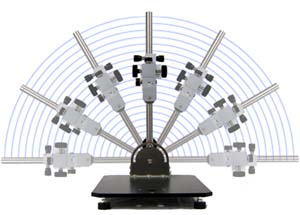

支柱が左右に180度傾斜するため、
さまざまな角度から観察できます
 |

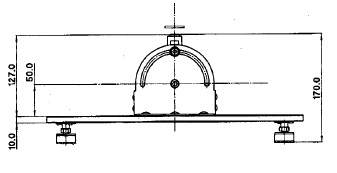

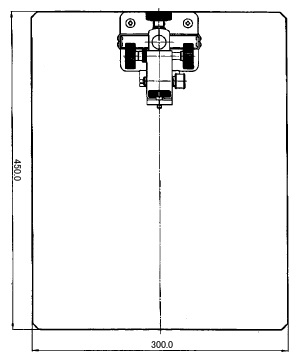

■ スタンドベース（台座）：W300×D450×H10 (+脚H30) 材質：鉄
■ 重量：14.37kg
（XYZタイプ使用時、ポール長450使用時）
 |
4種類のラック&ピニオン(カメラ取付稼働部）から選択可能です
| ラック&ピニオン種類 |
写真 |
①標準タイプ
Z軸(上下)移動：43.1mm |
 |
②XYZタイプ
Z軸(上下)移動：37.6mm
X軸(左右)：36.0mm
Y軸(前後)：36.0mm |
 |
③XYZタイプ(Y軸長作動)
Z軸(上下)移動：37.6
X軸(左右)：36.0
Y軸(前後）：86 |
 |
④Z軸長作動タイプ
Z軸(上下）移動：70 |
 |
|
|
|
|
3種類の支柱の長さから必要なWDに併せて選択可能です
|
|
 |
■ ポール長：(スタンドベース表面から）
①300mm
②350mm
③450mm
■ ポール径：φ22mm |
|
|
|
| 型番 |
ポール |
スタンドベース |
ラック＆ピニオン |
税別価格
|
税込価格 |
| 径 |
長さ(mm) |
材質 |
サイズ(mm) |
No. |
可動範囲(mm) |
| TS-SHOPD12-FA1-30 |
φ22 |
300 |
鉄 |
W300×D450×H10
(+脚H30） |
① |
Z軸(上下)方向：43.1 |
都度見積 |
| TS-SHOPD12-FA1-35 |
350 |
| TS-SHOPD12-FA1-45 |
450 |
| TS-SHOPD12-FA2-30 |
φ22 |
300 |
鉄 |
W300×D450×H10
(+脚H30） |
② |
Z軸(上下)方向37.6
X軸(左右)方向36.0
Y軸(前後)方向36.0 |
| TS-SHOPD12-FA2-35 |
350 |
| TS-SHOPD12-FA2-45 |
450 |
| TS-SHOPD12-FA3-30 |
φ22 |
300 |
鉄 |
W300×D450×H10
(+脚H30） |
③ |
Z軸(上下)方向37.6
X軸(左右)方向36.0
Y軸(前後)方向86.0 |
| TS-SHOPD12-FA3-35 |
350 |
| TS-SHOPD12-FA3-45 |
450 |
| TS-SHOPD12-FA4-30 |
φ22 |
300 |
鉄 |
W300×D450×H10
(+脚H30） |
④ |
Z軸(上下)方向70.0 |
| TS-SHOPD12-FA4-35 |
350 |
| TS-SHOPD12-FA4-45 |
450 |
代理店金額については別途お問い合わせ下さい。 |
 |
|
|
