C-Mount size series
TS-0139H
TS-0134H
TS-0135H
TS-0123H
ミラー&ハーフミラー取り付け枠・Cマウント用蓋

ボックス枠にミラー付取付枠・ハーフミラー付取付枠を組み込み、光線・実像を反射・透過(ハーフミラーのみ)させることができます。Cマウントサイズのホルダーを連結させることにより、分散光を防ぐことも可能です。Cマウントサイズの蓋もございます。
2023年8月1日より価格改定
品番 品名 外形
(mm)
仕様 重量
(g)
価格
(円)
税抜
価格
(円)
TS-0139H Cマウントボックス枠 35×35×35 ボックス枠+留板セット 50 12,000  13,200
TS-0134H ハーフミラー付取付枠 22×22×22 ハーフミラー付 15 5,500  6,050
TS-0135H ミラー付取付枠 22×22×22 ミラー付 15 5,500   6,050

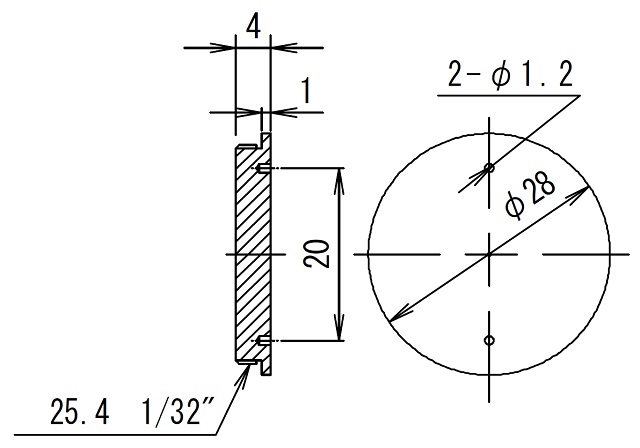

TS-0123H Cマウント用フタ φ28×1(4) Cマウント窓用キャップ 8 2,000 2,200

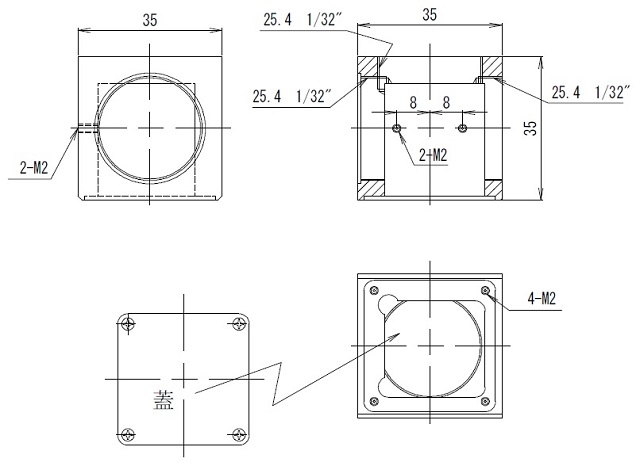

■組立図

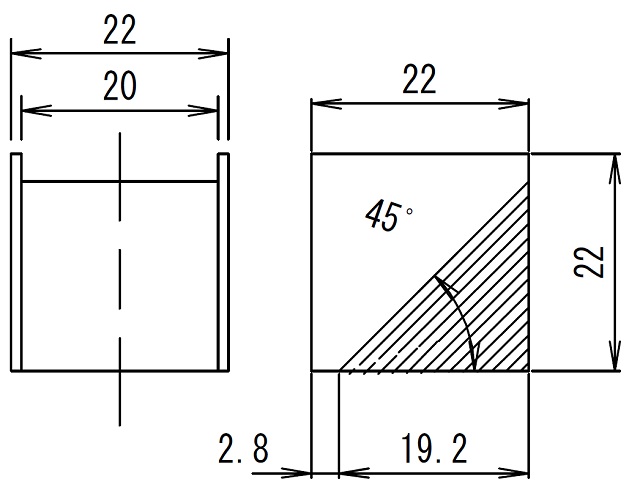

■ミラー取付け図
ミラー(18×28×21mm)を45°の角度に取付けます。


ミラー:アルミ表面鏡AL+SIOコート

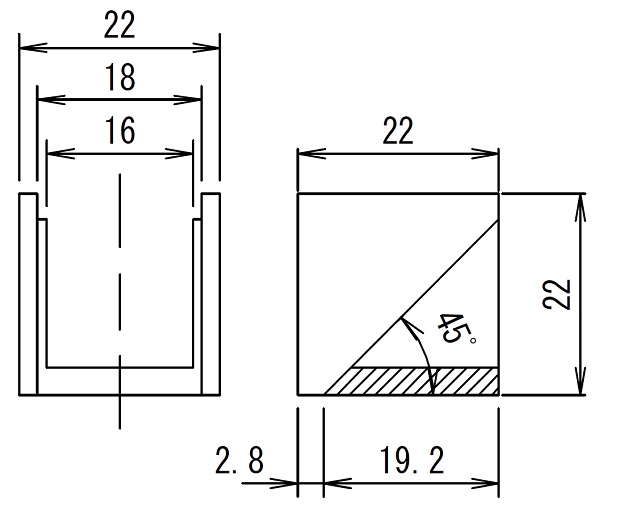

■ハーフミラー取付け図
ミラー(19×27×21mm)を45°の角度に取付けます。



ハーフミラー:
裏面:ARマルチコート
表面:誘電体多層膜 反射透過比率:50:50
(使用可能波長400〜700nm)
