Half Mirror |
|
 |

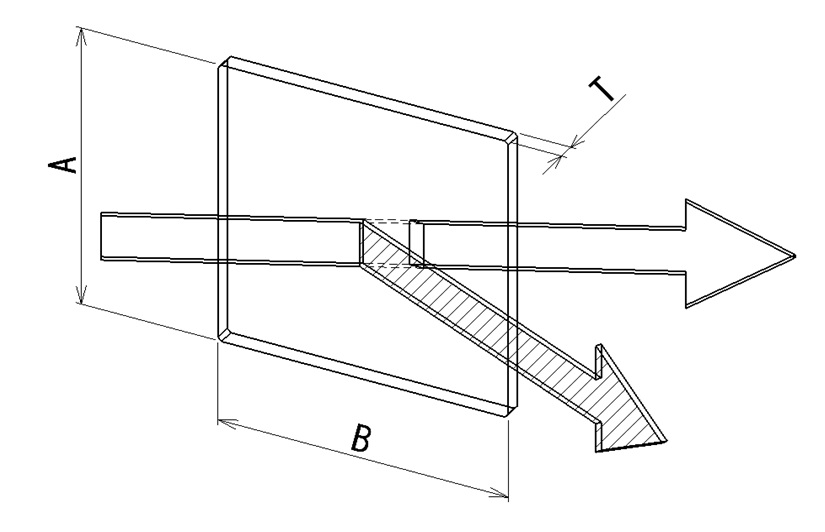

ハーフミラーの片面誘電体多層膜は、45°で入射させた光線を透過と反射（比率50:50）に分岐させます。
透過と反射の比率は、入射角度に依存し変動します。裏面は、反射防止コートが処理されています。
ハーフミラーインコーネルは、金属のコートとなるため、45°で入射させた光線が、透過：反射（比率30:30）で分岐します。外形寸法や対比率の変更をご希望の方は、特注にて承ります。
コートシミュレーションデータ及び価格については、お問い合わせください。尚、コート後の面精度に関しては、λ/2の保証は致しかねますのでご了承ください。
|
|
 |
■仕様 Specifications |
光計測機器､光分波器、光合波器、医療機器、光通信機器、
マジックミラー |
| ■仕様 Specifications |
| 材質 Material |
Crown |
| 基板屈折率 Nd Reflactive Index |
1.523/nd |
| 面取（45°） |
全周または全稜線面取りあり |
| 使用可能波長
Design Wavelength |
400-700 nm |
| 誘電体多層膜 |
透過：反射比率 50:50 |
| インコーネル |
透過：反射比率 30:30 |
|
| ■許容誤差 Tolerance |
| 外径 Diameter |
角形5x5： +0/-0.2(mm)
角型30x30〜100x100： +0/-0.3(mm) |
| 板厚 |
±0.2(mm) |
| 平行度 |
3′以内 |
| 基板面精度* |
λ/2-λ（有効範囲 中心を含む85％以内） |
| 表面品質 Surface Quality |
MIL60-40 |
|
| |
 |
|
(1)2024年6月1日より価格改定
製品番号
Product No |
コーティング
Coating |
寸 法(mm)
Size |
中厚
TC |
材質
Material |
税抜価格
Price |
税込価格
Price w/tax |
備 考
Note |
| TS-0802R |
インコーネル |
5×5 |
1.0 |
B270 |
2,500 |
2,750 |
- |
| TS-0803R |
インコーネル |
30×30 |
2.0 |
B270 |
3,000 |
3,300 |
- |
| TS-0804R |
インコーネル |
50×50 |
2.0 |
B270 |
5,000 |
5,500 |
- |
| TS-0805R |
インコーネル |
100×100 |
2.0 |
B270 |
8,000→14,500(1) |
8,8000→15,950(1) |
- |
| TS-0806R |
片面誘電体多層膜 |
30×30 |
2.0 |
B270 |
5,000 |
5,500 |
- |
| TS-0807R |
片面誘電体多層膜 |
50×50 |
2.0 |
B270 |
9,000 |
9,900 |
- |
| TS-0808R |
片面誘電体多層膜 |
100×100 |
2.0 |
B270 |
15,000 |
16,500 |
- |
| TS-0841R |
インコーネル |
30×30 |
1.0 |
B270 |
3,000 |
3,300 |
- |
| TS-0842R |
インコーネル |
50×50 |
1.0 |
B270 |
5,000 |
5,500 |
- |
| TS-0843R |
インコーネル |
100×100 |
1.0 |
B270 |
8,000→14,500(1) |
8,8000→15,950(1) |
- |
| TS-0844R |
片面誘電体多層膜 |
30×30 |
1.0 |
B270 |
5,000 |
5,500 |
- |
| TS-0845R |
片面誘電体多層膜 |
50×50 |
1.0 |
B270 |
9,000 |
9,900 |
- |
| TS-0846R |
片面誘電体多層膜 |
100×100 |
1.0 |
B270 |
15,000 |
16,500 |
- |
|
こちらの製品は、全品在庫微少品となっておりますので、ご注文の際は在庫をご確認くださいますようお願い申し上げます。在庫に製品がない場合は、受注後最大45日のL/Tが必要となります。
*コート後の面精度に関しては保証は致しかねます。ご了承ください。 |
|
