Concave Mirror

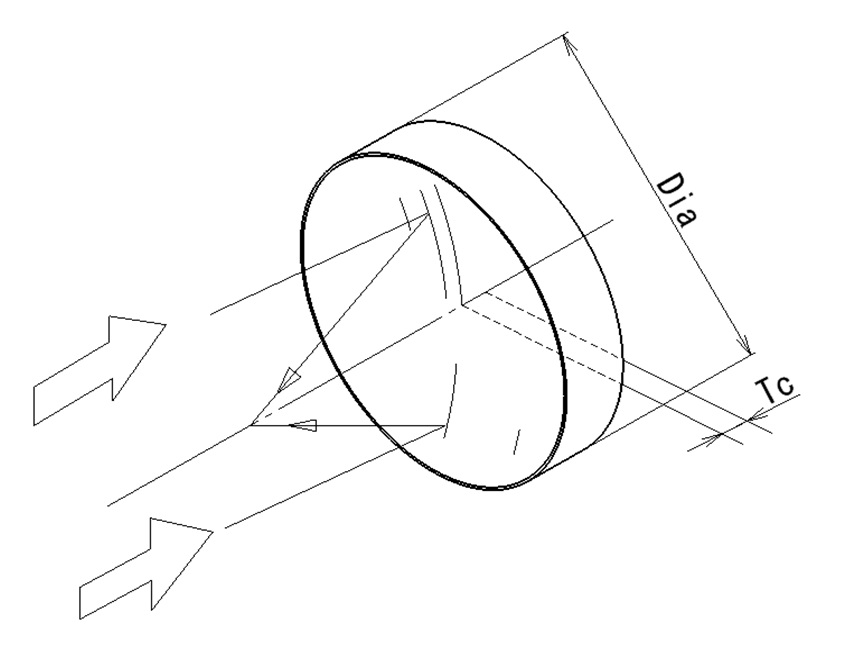

凹面鏡は、θ=0°に入射した光を集束方向に反射します。反射面はアルミ反射です。カタログ掲載以外の材質やコート、外径変更も特注にて承ります。
コートシミュレーションデータ及び価格については、お問い合わせください。
■仕様  Specifications
材質    Material Crown
基板屈折率 Nd   Reflactive Index 1.523/nd
面取(45°) 全周または全稜線面取りあり
使用可能波長    Design Wavelength 400-700 nm
■許容誤差   Tolerance
外形   Diameter +0/-0.2(mm)
板厚 ±0.2(mm)
反射率(AL-SIO) 85%程度
表面品質   Surface Quality MIL60-40
品 番
Part No
外径
Diameter
焦点距離(mm)
Focal Length
中厚
TC
材質
Material
税抜価格
Price
備 考
Note
TS-0880R φ10 10.00 3.0 BK-7 3,000
TS-0881R φ10 20.00 3.0 BK-7 3,000
TS-0882R φ10 30.00 3.0 BK-7 3,000
TS-0883R φ10 40.00 3.0 BK-7 3,000
TS-0884R φ10 50.00 3.0 BK-7 3,000
TS-0885R φ10 60.00 3.0 BK-7 3,000
TS-0886R φ10 70.00 3.0 BK-7 3,000
TS-0887R φ10 80.00 3.0 BK-7 3,000
TS-0888R φ10 90.00 3.0 BK-7 3,000
TS-0889R φ10 100.00 3.0 BK-7 3,000
TS-0904R φ20 15.00 3.0 BK-7 4,500
TS-0905R φ20 20.00 3.0 BK-7 4,500
TS-0906R φ20 30.00 3.0 BK-7 4,500
TS-0907R φ20 40.00 3.0 BK-7 4,500
TS-0908R φ20 50.00 3.0 BK-7 4,500
TS-0909R φ20 60.00 3.0 BK-7 4,500
TS-0910R φ20 70.00 3.0 BK-7 4,500
TS-0911R φ20 80.00 3.0 BK-7 4,500
TS-0912R φ20 90.00 3.0 BK-7 4,500
TS-0913R φ20 100.00 3.0 BK-7 4,500
TS-0914R φ20 150.00 3.0 BK-7 4,500
TS-0915R φ20 200.00 3.0 BK-7 4,500
TS-0915R1 φ20 300.00 3.0 BK-7 4,500
TS-0916R φ30 40.00 3.0 BK-7 5,000
TS-0917R φ30 50.00 3.0 BK-7 5,000
TS-0918R φ30 60.00 3.0 BK-7 5,000
TS-0919R φ30 70.00 3.0 BK-7 5,000
TS-0920R φ30 80.00 3.0 BK-7 5,000
TS-0921R φ30 90.00 3.0 BK-7 5,000
TS-0922R φ30 100.00 3.0 BK-7 5,000
TS-0923R φ30 150.00 3.0 BK-7 5,000
TS-0924R φ30 200.00 3.0 BK-7 5,000
TS-0925R φ30 300.00 3.0 BK-7 5,000
TS-0937R φ50 30.00 3.0 BK-7 要問合
TS-0938R φ50 40.00 3.0 BK-7 要問合
TS-0939R φ50 50.00 3.0 BK-7 要問合
TS-0940R φ50 60.00 3.0 BK-7 要問合
TS-0941R φ50 70.00 3.0 BK-7 要問合
TS-0942R φ50 80.00 3.0 BK-7 要問合
TS-0943R φ50 90.00 3.0 BK-7 要問合
TS-0944R φ50 100.00 3.0 BK-7 要問合
TS-0945R φ50 150.00 3.0 BK-7 要問合
TS-0946R φ50 200.00 3.0 BK-7 要問合
TS-0947R φ50 300.00 3.0 BK-7 要問合
こちらの製品は、全品在庫微少品となっておりますので、ご注文の際は在庫をご確認くださいますようお願い申し上げます。在庫に製品がない場合は、受注後最大45日のL/Tが必要となります。
